Содержание

1. Анализ и описание системы «электропривод – рабочая машина»

1.1 Количественная оценка вектора состояния или тахограммы требуемого процесса движения

1.2 Количественная оценка моментов и сил сопротивления

1.3 Составление расчетной схемы механической части электропривода

1.4 Построение нагрузочной диаграммы и механической характеристики рабочей машины

2. Анализ и описание системы «электропривод - сеть» и «электропривод — оператор»

3.Выбор принципиальных решений

3.1 Построение механической части электропривода

3.2 Выбор типа привода (двигателя)

3.3 Выбор способа регулирования координат

3.4 Оценка и сравнение выбранных вариантов

4. Расчет силового электропривода

4.1 Расчет параметров и выбор двигателя

4.2 Расчет параметров и выбор силового преобразователя

5. Расчет статических механических и электромеханических характеристик двигателя и привода

6. Расчет переходных процессов в электроприводе за цикл работы

7. Проверка правильности расчета мощности и окончательный выбор двигателя

1. Анализ и описание системы «электропривод – рабочая машина»

1.1 Количественная оценка вектора состояния или тахограммы требуемого процесса движения

Скорость электропривода во время правки и на холостом ходу, которая выбирается из диапазона скоростей от 1,45 м/с до 2,4 м/с.

По описанию технологического процесса [ 1] , можно построить тахограмму требуемого процесса движения. По требованию процесса цикл работы происходит при постоянной скорости. Пуск и переход на другую скорость не входит в цикл работы. Тахограмма показана на рисунке 1 .

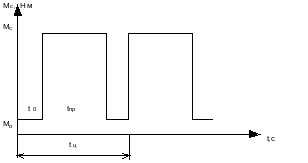

Рисунок 1- Тахограмма рабочего процесса

Определим значение минимальной угловой скорости двигателя исходя из тахограммы и условий задания:

(1)

где i - передаточное число редуктора;

v₁ - минимальная скорость передвижения листа;

R - радиус рабочих и опорных роликов.

Максимальная угловая скорость двигателя:

(2)

где v₂ - максимальная скорость передвижения листа.

Рассмотрим два случая:

1)прогонка максимальной длины листа с минимальной скоростью;

2) прогонка минимальной длины листа с максимальной скоростью.

Первый случай.

Время прокатки:

(3)

где L_max - максимальная длина листа.

По условию задания ПВ механизма - 75%. Определим время цикла:

(4)

Время холостого хода:

(5)

Второй случай.

(6)

Будем выбирать двигатель с расчётным режимом S1 т.к. за время цикла работы привода отсутствуют паузы.

1.2 Количественная оценка моментов и сил сопротивления

Зная общий суммарный момент при максимальной нагрузке, отнесенный к рабочим валкам, можно определить статический момент, приведенный к валу:

(7)

где - КПД механизма (считается неизменным).

Момент холостого хода, приведенный к валу двигателя, задан и равен:

Момент на валу двигателя во время правки определяется по формуле:

(8)

1.3 Составление расчетной схемы механической части электропривода

Для теоретического исследования реальную механическую часть электропривода (рисунок 2) заменяем динамически эквивалентной приведенной расчётной схемой, состоящей из сосредоточенных инерционных элементов, соединённых между собой упругими связями, и обладающей таким же энергетическим запасом, как и реальная исходная система привода. Параметрами эквивалентной приведенной расчётной схемы являются суммарные приведенные моменты инерции масс, образованные приведенными массами, связи между которыми приняты жёсткими, и эквивалентные приведенные жёсткости упругих механических связей.

Рисунок 2 - Кинематическая схема механизма

Электропривод состоит из следующих кинематических элементов:

1 - электродвигатель;

2 - редуктор;

3 - шестерная клеть;

4 - универсальные шпиндели;

5 - рабочая клеть.

Момент инерции муфт между двигателем и редуктором равен 16 кг*м² ,момент инерции муфт между редуктором и шестерной клетью равен 40,2 кг*м², одного шпинделя - 0,003 кг*м². Момент инерции редуктора, приведенный к валу двигателя, равен 30% от J_дв.

Количество шпинделей -17, количество рабочих роликов -17, опорных - 15.

Механическая часть электропривода листоправильного стана представляет собой трехмассовую систему, состоящую из роторов (якорей) двигателей с полумуфтами на валах - J1, редуктора с полумуфтами на его входном и выходном валах - J2 и рабочий орган машины, также с полумуфтами на входном валу - J3. Упругими звеньями данной системы являются жесткости соединительных муфт С₁₂ и С₂₃.

Рассчитаем параметры полученной схемы.

Момент инерции первой массы:

(9)

где J _пм1 - момент инерции полумуфт на валах двигателей.

Момент инерции редуктора с полумуфтами на его входном и выходном валах (учитывая, что момент инерции редуктора, приведенный к валу двигателя, равен 30% от J _дв) равен:

(10)

где J_пм2 - момент инерции полумуфты на выходном вале редуктора.

Момент инерции рабочего органа привода с полумуфтами на входном валу, приведенный к валу двигателя, рассчитывается по следующему выражению:

(11)

где J _рол – суммарный момент инерции рабочих и опорных роликов;

J _шп - момент инерции шпинделей;

J _пм - момент инерции полумуфт;

i – передаточное отношение редуктора.

Определим момент инерции ролика:

(12)

где L - длина ролика, м;

D - диаметр ролика, м;

- плотность материала( =7,66*10³ кг/м³).

Учитывая количество рабочих и опорных роликов, получим:

(13)

Момент инерции шпинделей:

(14)

Тогда момент инерции рабочего органа будет равен:

Жесткость муфты между редуктором и шестерной клетью, приведенная к валу двигателя:

.(15)

Учитывая, что при параллельном соединении упругих элементов жесткости складываются, найдем жесткости соединительных муфт С₁₂ и С₂₃,которые являются упругими звеньями трехмассовой системы:

(16)

где С_м1 - жесткость соединительной муфты между двигателем и редуктором.

(17)

Расчет переходных процессов в трехмассовой системе сложен, поэтому преобразуем систему в двухмассовую.

Рассчитаем параметры схемы. Эквивалентная жесткость двухмассовой расчетной схемы:

(18)

(19)

Переход и обоснование перехода к одномассовой расчетной схеме будет приведен ниже.

1.4 Построение нагрузочной диаграммы и механической характеристики рабочей машины

Нагрузочная диаграмма механизма представляет собой зависимость приведенного к валу двигателя момента в функции времени за цикл работы.

Рабочий цикл представляет собой чередование работы привода при движении листа и холостая работа машины до начала следующего цикла работы. Строим упрощенную нагрузочную диаграмму рабочей машины, которая строится по рассчитанным для каждого участка цикла работы статическим нагрузкам, то есть без учета динамических нагрузок. Динамические нагрузки не входят в цикл работы, так как машина работает с постоянной скоростью.

Упрощенная нагрузочная диаграмма имеет вид:

- на интервале холостого хода момент равен моменту холостого хода;

- на интервале правки момент равен сумме моментов статического на оси рабочих валков, приведенного к валу двигателя и холостого хода.

Нагрузочная диаграмма представлена на рисунке 5.

Рисунок 5 – Нагрузочная диаграмма механизма

Механическая характеристика рабочей машины есть зависимость приведенного статического момента от скорости вала двигателя. Согласно заданию эта зависимость близка к параболической.

Механическая характеристика рабочей машины представлена на рисунке 6.

Рисунок 6 – Механическая характеристика рабочей машины

2. Анализ и описание системы «электропривод—сеть» и «электропривод— оператор»

Электропривод листоправильного стана получает питание от 3-х фазной сети переменного тока частотой 50 Гц, напряжением 380В.

Стандартами предусмотрено и допускается изменение напряжения сети ±10% и частоты ±2,5 % (ГОСТ 13109-87). Данное явление вызвано, среди всего прочего, наличием других мощных потребителей энергии в условиях цеха, завода. Это значительно влияет на работу двигателей, накладывает дополнительные требования к организации их работы.

При помощи автоматического выключателя QF1 подключаем напряжение на преобразователь частоты.

Нажатием кнопки ПУСК привод включается, далее привод работает в автоматическом режиме, для постоянного контроля работы привода оператор не требуется.

3. Выбор принципиальных решений

3.1 Построение механической части электропривода

Кинематическая схема главного электропривода листоправильного стана изображена на рисунке 2. Основная операция правка, производится с помощью вращающихся валков, расположенных в рабочей клети. Верхний рабочий валок перемещается в вертикальной плоскости, а ось нижнего валка находится всегда в неизменном положении.

Передаточные механизмы в раскатном стане состоят из редуктора, шестерной клети, рабочих шпинделей и соединительных муфт.

Редуктор предназначен для того, чтобы при небольших скоростях раскатки получить возможность применение двигателя с относительно большой номинальной скоростью и тем самым снизить габариты и стоимость двигателя и всей установки в целом.

Шпиндели служат для передачи вращения валкам от шестерной клети. Необходимость их применения заключается в том, что с изменением положения верхнего валка изменяется и расстояние между этим валком и шестерной клетью, а также угол между валом шестерной клети и шпинделем.

Муфты применяются для соединения шестерной клети и двигателя с редуктором.

3.2 Выбор типа привода (двигателя)

Основой выбора типа двигателя является технические условия на проектирование привода листоправильного стана:
