ТЕМА: РАСЧЕТЫ ПО СТАТИКЕ КОРАБЛЯ
ОГЛАВЛЕНИЕ
Введение
1. Исходные данные
2. Кривые элементов теоретического чертежа
3. Масштаб Бонжана
4. Расчет посадки и остойчивости судна
5. Расчет посадки и остойчивости поврежденного судна
6. Сводные данные
7. Проверка по критерию погоды и ускорения
Заключение.
Приложение 1. Масштаб Бонжана
Приложение 2.Строеввя по шпангоутам
Приложение 3. Диаграмма статической и динамической остойчивости
Список литературы
ВВЕДЕНИЕ
Задача судостроительных наук — изучение отдельных эксплуатационных и мореходных качеств судна, а также техники, обеспечивающей эти качества. Одной из наиболее важных судостроительных наук является теория корабля (или теория судна).
Теорией корабля называется наука о равновесии и движении судна. Она состоит из двух частей — статики судна и динамики судна.
Под статикой корабля обычно подразумевают раздел теории корабля, посвященный изучению основных мореходных качеств — плавучести и остойчивости целого и поврежденного корабля.
Задача статики состоит:
1) в установлении характеристик, при помощи которых можно оценить качественно и количественно плавучесть и остойчивость целого и поврежденного корабля;
2) в установлении математической связи между размерами и формой корабля и характеристиками плавучести и остойчивости;
3) в разработке практических методов расчета, позволяющих вычислить характеристики плавучести и остойчивости исходя из размеров и формы обводов корабля.
Размеры и форма обводов корабля фиксируются на теоретическом чертеже, который является основным чертежом всякого судна. Так как обводы корабля задаются только теоретическим чертежом и не выражаются аналитическими зависимостями, необходимые для определения характеристик плавучести и остойчивости расчеты выполняют исходя из размеров, снятых с теоретического чертежа, и применяя известные в математике методы приближенного вычисления определенных интегралов.
Исходя из вышесказанного можно сформулировать цель данной работы:
-
Создание плазовой таблицы судна путем ее пересчета с плазовой таблицы судна-прототипа.
-
Создание теоретического чертежа.
-
Расчеты кривых элементов теоретического чертежа, масштаба Бонжана, посадки и остойчивости для судна в полном грузу.
-
Создание повреждения судна и расчет элементов поврежденного судна.
Расчеты в данной работе выполнены с помощью программы S1, созданной в С-Пб. ГМТУ.
Программа S1 предназначена для проведения ряда гидростатических расчетов морских транспортных судов в рамках курсовых и дипломных проектов.
Программа S1 позволяет выполнять:
-
ввод теоретического чертежа (по шпангоутам и фор-/ахтерштевня) в графическом редакторе;
-
проверку строевой по шпангоутам, ватерлинии и основных элементов судна-проекта;
-
линейное (афинноe) перестроение теоретического чертежа при изменении длины, ширины, и/или осадки или увеличение цилиндрической вставки;
-
ввод 5-ти вариантов нагрузки судна;
-
расчет кривых элементов теоретического чертежа;
-
расчет Масштаба Бонжана и Кривых Власова;
-
удифферентовка (расчет посадки) судна;
-
расчет остойчивости судна на больших углах крена (диаграмма остойчивости);
-
расчет изгибающих моментов и перерезывающих сил на тихой воде;
-
вывод результатов в виде отчетных таблиц и графиков на экране и в файл формата DXF;
-
вывод теоретического чертежа в текстовый файл;
-
вывод теоретического чертежа в файл типа DXF для использования в чертежных программах, таких как AutoCAD (как в двухмерном, так и в трехмерном описании);
-
расчет непотопляемости судна по специальной методике.

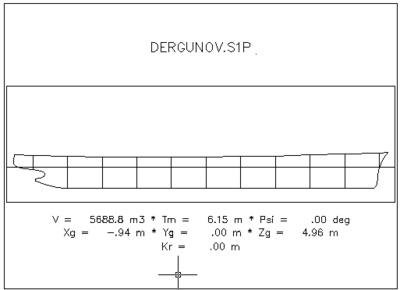

Рисунок 1. Пример DXF файла, созданного программой S1
В ходе выполнения данной работы необходимо построить теоретический чертеж корпуса судна. Для построения корпуса и контуров штевней составляем таблицу основных абсцисс, ординат и аппликат. В исходной таблице даны значения безразмерных абсцисс, ординат и аппликат корпуса судна.
При составлении таблиц использованы следующие обозначения:
ВП - ординаты линии борта главной палубы;
Zвп - аппликаты линии борта главной палубы;
Z1 - аппликаты контуров» шпангоутов на первом батоксе;
Z2 - аппликаты контуров шпангоутов на втором батоксе;
Zф - аппликата точки пересечения контура форштевня с верхней палубой;
Zа - аппликата точки пересечения контура ахтервтевня с верхней палубой;
Xф - абсциссы контура форштевня, отсчитываемые от нулевого шпангоута: положительные в нос, отрицательные в корму;
Xа - абсциссы контура ахтерштевня, отсчитываемые от десятого шпангоута: положительные в нос, отрицательные в корму.
Затем составляем таблицу, аналогичную приведенной в задании, но содержащую размерные величины абсцисс, ординат и аппликат. По данным заполненной таблицы строим теоретический чертеж корпуса судна.
-
-
ИСХОДНЫЕ ДАННЫЕ
| Длина между перпендикулярами: | Lpp= | 100 | м | |||||||||||||||||||
| Отношение длины к ширине: | L/B= | 6.5 | ||||||||||||||||||||
| Отношение ширины к осадке: | B/T= | 2.5 | ||||||||||||||||||||
| Исходная безразмерная таблица плазовых ординат. Таблица 1.1 | ||||||||||||||||||||||
| № ВЛ | Ординаты | Xф | Xа | |||||||||||||||||||
| Номера теоретических шпангоутов | ||||||||||||||||||||||
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||||||||
| 0 | - | 0.000 | 0.096 | 0.358 | 0.585 | 0.699 | 0.513 | 0.348 | 0.165 | 0.009 | - | -0.190 | 0.893 | |||||||||
| 1 | - | 0.173 | 0.414 | 0.707 | 0.912 | 0.968 | 0.868 | 0.651 | 0.379 | 0.183 | - | -0.089 | 0.417 | |||||||||
| 2 | - | 0.204 | 0.498 | 0.800 | 0.969 | 1.000 | 0.958 | 0.783 | 0.450 | 0.226 | - | -0.065 | 0.083 | |||||||||
| 3 | - | 0.215 | 0.540 | 0.837 | 0.978 | 1.000 | 0.995 | 0.863 | 0.536 | 0.222 | - | -0.052 | 0.208 | |||||||||
| 4 | - | 0.220 | 0.559 | 0.849 | 0.985 | 1.000 | 1.000 | 0.915 | 0.650 | 0.240 | - | -0.038 | 0.346 | |||||||||
| 5 | - | 0.231 | 0.578 | 0.859 | 0.986 | 1.000 | 1.000 | 0.952 | 0.789 | 0.433 | - | -0.024 | 0.226 | |||||||||
| 6ГВЛ | 0.000 | 0.252 | 0.604 | 0.870 | 0.987 | 1.000 | 1.000 | 0.975 | 0.885 | 0.610 | 0.225 | 0.000 | -0.426 | |||||||||
| 7 | 0.016 | 0.293 | 0.645 | 0.886 | 0.987 | 1.000 | 1.000 | 0.991 | 0.945 | 0.737 | 0.369 | 0.031 | -0.548 | |||||||||
| 8 | 0.041 | 0.363 | 0.697 | 0.903 | 0.987 | 1.000 | 1.000 | 1.000 | 0.971 | 0.819 | 0.463 | 0.083 | -0.558 | |||||||||
| ВП | 0.149 | 0.544 | 0.797 | 0.930 | 0.987 | 1.000 | 1.000 | 1.000 | 0.986 | 0.873 | 0.548 | 0.247 | -0.536 | |||||||||
| Zвп | 1.677 | 1.633 | 1.583 | 1.533 | 1.510 | 1.490 | 1.479 | 1.479 | 1.481 | 1.510 | 1.563 | Zф | Zа | |||||||||
| Z1 | - | 1.275 | 0.090 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.106 | 0.760 | 1.123 | |||||||||||
| Z2 | - | - | 1.250 | 0.138 | 0.013 | 0.000 | 0.030 | 0.185 | 0.685 | 1.073 | - | 1.688 | 1.594 | |||||||||
| Главные размерения судна: | ||||||||||||||||||||||
| Длина наибольшая: | Lmax= | 107.83 | м | |||||||||||||||||||
| Длина между перпендикулярами: | Lpp= | 100.00 | м | |||||||||||||||||||
| Ширина: | B= | 15.38 | м | |||||||||||||||||||
| Высота борта на миделе: | H= | 9.17 | м | |||||||||||||||||||
| Осадка судна: | T= | 7.69 | м | |||||||||||||||||||
| Теоретическая шпация: | dL= | 10 | м | |||||||||||||||||||
| Таблица плазовых ординат судна. | Таблица 2 | |||||||||||||||||||||
| № ВЛ | Ординаты, м | Xф от миделя, м | Xа от миделя, м | |||||||||||||||||||
| Номера теоретических шпангоутов | ||||||||||||||||||||||
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||||||||
| 0 | - | 0.00 | 0.74 | 2.75 | 4.50 | 5.38 | 3.94 | 2.68 | 1.27 | 0.07 | - | 48.10 | -41.07 | |||||||||
| 1 | - | 1.33 | 3.18 | 5.44 | 7.01 | 7.44 | 6.67 | 5.01 | 2.91 | 1.41 | - | 49.11 | -45.83 | |||||||||
| 2 | - | 1.57 | 3.83 | 6.15 | 7.45 | 7.69 | 7.37 | 6.02 | 3.46 | 1.74 | - | 49.35 | -49.17 | |||||||||
| 3 | - | 1.65 | 4.15 | 6.44 | 7.52 | 7.69 | 7.65 | 6.64 | 4.12 | 1.71 | - | 49.48 | -47.92 | |||||||||
| 4 | - | 1.69 | 4.30 | 6.53 | 7.57 | 7.69 | 7.69 | 7.04 | 5.00 | 1.85 | - | 49.62 | -46.54 | |||||||||
| 5 | - | 1.78 | 4.44 | 6.61 | 7.58 | 7.69 | 7.69 | 7.32 | 6.07 | 3.33 | - | 49.76 | -47.74 | |||||||||
| 6ГВЛ | 0.00 | 1.94 | 4.64 | 6.69 | 7.59 | 7.69 | 7.69 | 7.50 | 6.81 | 4.69 | 1.73 | 50.00 | -54.26 | |||||||||
| 7 | 0.12 | 2.26 | 4.96 | 6.81 | 7.59 | 7.69 | 7.69 | 7.62 | 7.27 | 5.67 | 2.84 | 50.31 | -55.48 | |||||||||
| 8 | 0.32 | 2.79 | 5.36 | 6.94 | 7.59 | 7.69 | 7.69 | 7.69 | 7.47 | 6.30 | 3.56 | 50.83 | -55.58 | |||||||||
| ВП | 1.15 | 4.18 | 6.13 | 7.15 | 7.59 | 7.69 | 7.69 | 7.69 | 7.58 | 6.71 | 4.21 | 52.47 | -55.36 | |||||||||
| Zвп, м | 10.31 | 10.05 | 9.74 | 9.43 | 9.29 | 9.16 | 9.10 | 9.10 | 9.11 | 9.29 | 9.61 | Zф от ОП, м | Zа, от ОП, м | |||||||||
| Z1, м | - | 7.85 | 0.55 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.65 | 4.67 | 6.91 | |||||||||||
| Z2, м | - | - | 7.69 | 0.85 | 0.08 | 0.00 | 0.18 | 1.14 | 4.21 | 6.60 | - | 10.38 | 9.80 | |||||||||
По данным приведенной выше пересчитанной плазовой таблицы в программе “S1” создана математическая модель корпуса судна.
