а - стена: 1 - цементно-известковая штукатурка по металлической сетке; 2 - теплоизоляция; 3 - пароизоляция; 4 - битумная грунтовка; 5 - цементная штукатурка; 6 - кирпичная стена; 7 - штукатурка цементным раствором ;
б - стуктура стены холодильника: l - перегородка кирпичная с плиточной теплоизоляцией; 2 - кирпичная кладка; 3 - цементно-известковая штукатурка по сетке; 4 - пароизоляция; 5 - плиточная изоляция; 6 - штукатурка; 7 - антисептированные рейки, покрытые битумом ;
в - покрытие одноэтажного холодильника: 1 - кровельный ковер из рулонных материалов; 2 - защитный слой из окатанного гравия; 3 - пять слоев гидроизола или рубероида на горячей битумной мастике; 4 - холодная битумная грунтовка; 5 - армобетонная стяжка; 6 - керамзитовый гравий слоем от 100 до 330 мм; 7 - пенополистирол ПС-БС; 8 - пароизоляция; 9 - железобетонная конструкция покрытия; 10 - металлические стойки .
Рисунок 1.2 – Строительно–изоляционные конструкции холодильников
В наружных стенах зданий можно выделить три основных слоя. Средний слой — тепловая изоляция из теплоизоляционных материалов. Наружный слой — несущий, выполняется из кирпича или железобетонных панелей . Между наружным слоем и тепловой изоляцией осуществляется пароизоляция, защищающая тепловую изоляцию от увлажнения.
Третий слой — внутренний — оштукатурен и предназначен для защиты теплоизоляции от разрушения при грузовых работах на холодильнике.
В последнее время строят одноэтажные холодильники из облегченных конструкций. Элементы наружных стен и покрытия монтируют из облегченных трехслойных панелей "сэндвич" (рис 1.3). В этом случае большие холодильные камеры могут быть без внутренних колонн. Здания холодильников такого типа бывают двух видов; с внутренним или наружным каркасом.
1
- профилированный лист из стали или алюминия (δал=3 мм); 2 - теплоизоляция (пенополиуретан); 3 - гнутый профиль из стали или алюминия; 4 - полиэтиленовый колпак на эпоксидной смоле; 5 - уплотняющий профиль из эластичного пенополиуретана; 6 - бакелизированная фанера; 7 - герметизирующая мастика; 8 - участок теплоизоляции, пропитанный синтетическими смолами .
Рисунок 1.3 - Конструкция наружной стены из панелей «сэндвич»
Данная строительная конструкция холодильника и, в частности, его теплоограждающая конструкция являются на сегодняшний день самой передовой среди существующих в данной области.
Рисунок 1.4 - Схема строительной конструкции холодильника из панелей «сэндвич»
В отличие от существующих зданий холодильников, каркасы которых выполняются из сборных железобетонных конструкций с многослойными ограждающими стенами из кирпича или железобетонных панелей с тепловой изоляцией, каркас холодильных модулей выполняется из металлических рам, профильного железа и трубных стоек, а стены — из теплоизолированных пенополиуретаном панелей типа "сэндвич". Такая конструкция модуля позволяет транспортировать его в разобранном виде по железной дороге и автомобильным транспортом (рис.1.4).
Холодильник имеет каркас из колонн 6 и балок 10. Сетка колонн имеет размеры 6×6 (36) м. С помощью крепежных элементов к колоннам крепятся изолирующие стеновые панели «сэндвич» 7, а на балки укладываются потолочные панели 8. Верх холодильника покрывается кровлей 9, имеющей дополнительную теплоизоляцию для защиты потолочных панелей от нагревания прямым солнечным излучением. Колонны ставятся на специальные фасонные опоры и скрепляются с опорной поверхностью анкерными болтами.
Изолирующие панели типа «сэндвич» изготавливаются из двух аллюминиевых или стальных листов 14 и 15 толщиной 1 мм [λ ал = 210 Вт/(м×К)], между которыми нагнетается жидкий пенополиуретан, который при застывании превращается в жесткую пену 11 с очень низкой теплопроводностью [λиз=0,035.:.0,04 Вт/(м×К)]. Толщина готовой панели бычно составляет 150 – 200 мм. Металлические листы штампуются таким образом, что изолирующий слой пенополиуретана полностью изолируется от окружающей атмосферы, то есть находится в герметичной полости панели. В результате получается полная и надежная пароизоляция пенополиуретана от влаги, содержащейся в воздухе.
На стыках между панелями устанавливаются прокладки 12 из каучуковой ленты, а внешняя поверхность стыка замазывается герметизирующей смесью 13.
Данная конструкция легка в монтаже. Холодильники с применением новой строительной технологии монтируются в течение нескольких месяцев. Стоимость строительства этим методом на 40-50 % ниже стоимости строительства традиционными методами. Кроме того, теплоизоляционные панели неприхотливы к условиям эксплуатации и не требуют ухода и технического обслуживания.
Покрытия холодильников состоят из несущих конструкций (балок, ферм, плит), теплоизоляции и плоской кровли — гидроизоляции и основания под нее.
Для гидроизоляции наклеивают на горячей битумной мастике на основание 4-5 слоев рубероида. Для повышения отражающей способности кровли на ее поверхность укладывают более светлый материал. В России разработан и выпускается теплоотражательный материал ДМПС (дублированный металлизированной пленкой спецматериал), имеющий степень черноты не более 0,06.
При замерзании грунта создается вертикальная выталкивающая сила, воздействующая на здание. Это приводит к деформации полов и конструкций здания и даже к его разрушению. Грунт в основании холодильника защищают от промерзания путем подвода тепла к основанию здания одним из трех способов: теплым воздухом, нагретой жидкостью и электрообогревом. Пол холодильника имеет следующее устройство: на укатанном слое грунта делается бетонная стяжка 1, в которую закладываются металлические или асбестовые трубы 2, назначение которых – обогрев строительной конструкции пола для защиты грунта от промерзания. Для обогрева применяются маслообразные жидкости или горячий воздух из калорифера. На бетонную стяжку укладывается слой гидроизоляции 3 для защиты камеры от влаги. Далее создается термоизоляция 3 – самая ответственная часть пола, подлежащая расчету. Обычно в качестве термоизоляции используют пенобетон. На термоизоляцию наносится слой 5 сверхпрочного бетона или асфальт (чистый пол).
По воздушной системе обогрева грунта летом вентилятором прогоняется теплый наружный воздух, а зимой — подогретый (рис.1.5, а).
При жидкостном обогреве в железобетонную плиту основания, расположенную под полом, закладывают систему трубопроводов (рис. 1.5, б), по которой с помощью насоса циркулирует жидкость (этиленгликоль, смазочное масло), подогреваемая в теплообменниках паром, электроэнергией и т.д. Электрический обогрев осуществляется электронагревателями, к которым электрический ток подводится через трансформаторы, понижающие напряжение до 36 В.
Стальные стержни (арматурная проволока) укладывают в бетонные плиты основания. Особое внимание уделяют гидроизоляции всей конструкции пола, которую выполняют в виде двух слоев гидроизола на горячей битумной мастике.
В зоне расположения устройств для обогрева грунта необходимо поддерживать температуру 2°С.
а - шанцевые; б - с подогревом электротоком или горючим маслом; 1 - асфальт слоем 40 мм; 2 - бетонное основание толщиной 120 мм; 3 - керамзитовый щебень слоем 400-700 мм; 4 - керамзитовый щебень слоем 100 мм; 5 - гидроизоляция; 6 — асбоцементные трубы диаметром 300 мм; 7 - грунтовая засыпка; 8 - электронагреватели или трубы с горячим маслом; 9 - уплотненный грунт.

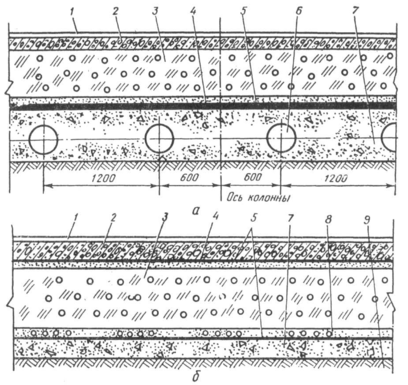

Рисунок 1.5 - Конструкции полов холодильников
Если несущие колонны металлические, то их крепление осуществляется анкерными болтами (рис.1.6).
Межкамерные перегородки сооружают из блоков строематериалов с хорошими теплоизоляционными свойствами (пенобетон, пеностекло) или двуслойными - кирпичная стенка (бетонные панели) и эффективная изоляция с защитой от увлажнения пароизоляцией и оштукатуриванием внешних поверхностей.
В холодильниках устанавливают специальные изолированные двери. Конструкция крепления откатной двери представлена на рисунке 1.7.
Рисунок 1.6 - Крепеж металлических колонн анкерными болтами
Для уменьшения притока теплого воздуха в охлаждаемые помещения при открывании дверей их оснащают воздушными завесами (рис. 1.8) или брезентовыми шторами.
Рисунок 1.7 – Крепление откатной двери холодильника

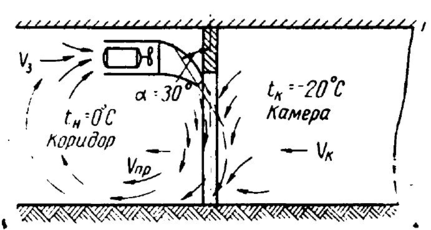

Рисунок 1.8 – Схема воздушной завесы
Камеры холодильников в зависимости от назначения классифицируются:
1) по назначению: (камеры охлаждения продуктов , камеры хранения охлажденных продуктов, камеры замораживания, камеры хранения замороженных продуктов);
2) по характеру действия (камеры непрерывного и периодического действия );
3) по конструкции (камеры проходного и тупикового типа);
4) по способу хранения груза (камеры хранения груза штабелированием или на подвесных путях);
5) по способу циркуляции воздуха (с естественной или принудительной циркуляцией воздуха).
Камеры охлаждения (рис. 1.9) с поперечным движением воздуха или с дутьем воздуха сверху вниз предназначены для охлаждения мяса и могут быть циклического (периодического) или непрерывного действия.
Вместимость камер циклического действия рассчитывают не более чем на полусменную производительность цеха первичной переработки скота, а непрерывного — на всю выработку мяса в смену.
Камера охлаждения с поперечным движением воздуха (рис. 1.9, а) состоит из воздухоохладителя 1, перегородок 2, охлаждаемых полутуш мяса 3, перемещаемых с помощью подвесного пути 4 (стрелки показывают направление движения воздуха).
Камера охлаждения с дутьем воздуха сверху вниз (рис. 1.9, б) включает в себя воздухоохладитель 1, вентилятор 2, ложный потолок 4 и охлаждаемые туши 5, перемещаемые с помощью подвесного пути 3. На подвесных путях камер охлаждения туши размещают с интервалами на рамах в 30...50 мм.
На участке подвесного пути длиной 1 м размещают 2...3 говяжьих или 3...4 свиных полутуши. Крупные туши размешают в зоне с наиболее низкой температурой и наиболее интенсивным движением воздуха.
Камеры замораживания (рис. 1.10) обеспечивают замораживание мяса и мясопродуктов и состоят из батарей и воздухоохладителей и могут быть с вынужденным или естественным движением воздуха.

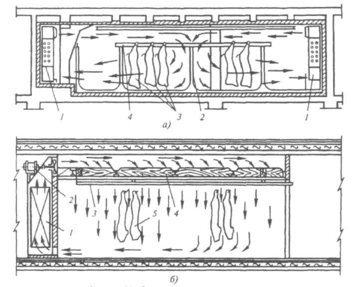

Рисунок 1.9 - Схема камеры охлаждения мяса :
а) с поперечным движением воздуха; б) с дутьем воздуха сверху вниз
Оборудование камеры замораживания туннельного типа с поперечными движением воздуха (рис. 1.10, а) состоит из потолочных воздухоохладителей с направляющими аппаратами 6, расположенных над ложным потолком 3 и подвесными путями 5, укрепленными на подвесках 2. Охлажденный в воздухоохладителях воздух через нагнетательные отверстия 4 в ложном потолке омывает полутуши мяса, и отепленный воздух через всасывающее отверстие вновь направляется на охлаждение в воздухоохладитель.
В морозильной камере туннельного типа с межрядными батареями (рис. 1.10, б) размещено четыре туннеля, в каждом из которых имеется один подвесной путь для подвешивания и передвижения мяса. Вдоль стен каждого туннеля установлены пристенные оребренные батареи 6. Нагнетаемый вентилятором 3 воздух по каналу, образованному ложным потолком и перекрытием камеры, через нагнетательное отверстие 1 направляется в первый туннель, в котором, двигаясь сверху вниз, омывает замораживаемые полутуши.

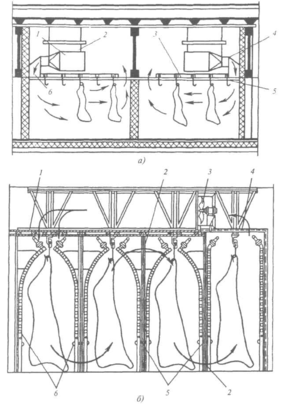

Рисунок 1.10 – Схема камеры замораживания мяса :
а) с поперечным движением воздуха; б) c межрядными батареями
Через отверстие 5 в нижней части перегородки 2 первого туннеля воздух попадает во второй туннель, в котором он циркулирует уже снизу вверх. Далее воздух через отверстие перегородки переходит в третий туннель, опускается вниз и направляется в четвертый туннель, из которого засасывается вентиляторами через всасывающее отверстие 4, и снова направляется в первый туннель. Приближение в таких камерах теплоотводящих приборов поверхности продукта дает возможность использовать не только конвективный, но и радиационный теплообмен, что сокращает продолжительность замораживания и уменьшает усушку.

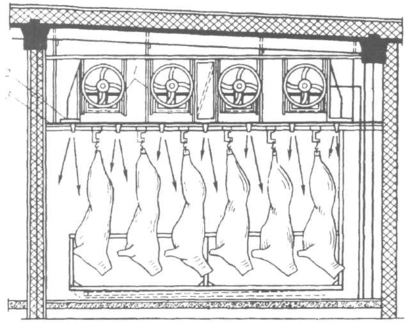

Камеры замораживания с ложным потолком (рис.1.11) имеют воздухоохладитель с всасывающим отверстием около пола камеры. Охлажденный воздух выбрасывается вентилятором 1 в пространство между перекрытием и ложным потолком. В грузовой объем воздух поступает через щелевые сопла 2 по обе стороны ниток подвесных путей 3.
