Принимаем α=45º, γ=0°

12. Компоновочная схема и тепловой расчет редуктора

По рассчитанным и выбранным размерам строим компоновочную схему редуктора (рис.12) и определяем основные размеры корпуса.

Производим тепловой расчет, суть которого сводится к тому, чтобы температура масла в картере редуктора не превышала допускаемого значения [t _м]=80…90ºС.

t_м=t_в+Р₁(1-η)/(К_tА)≤ [t _м] (12.1)

где t_в — температура воздуха вне корпуса, °С; в цеховых условиях t _м=20ºС;

Р₁=5335 — мощность на червяке, Вт;

η=0,85 — КПД редуктора с 4-хзаходним червяком;

К_t — коэффициент теплоотдачи, зависящий от материала корпуса редуктора и интенсивности вентиляции помещения. Для чугунных корпусов принимают К_t =8. . .17 Вт/(м²· ºС);

А — площадь поверхности охлаждения редуктора.

Для облегчения определения площади поверхности редуктора компоновочный чертеж упрощаем до формы параллепипеда с размерами 300х250х100мм. Тогда

А=2х0,3х0,25+2х0,25х0,1+2х0,3х0,1=0,26м²

Подставив данные в формулу (12.1) получим

t_м=20+5335(1-0,85)/(10х0,26)=50,8˚С≤ [t _м]

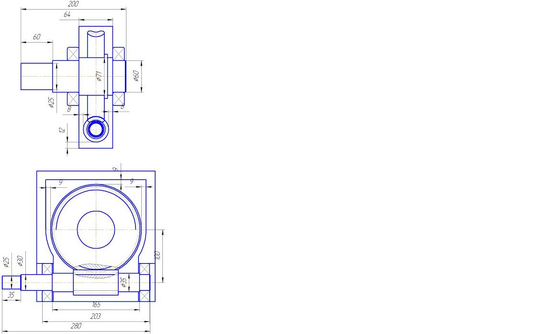

Рис.12 Конструкция корпуса редуктора

13. Определение конструктивных размеров крышек подшипников

Конструкцию крышек подшипников принимаем привертную (рис.13).

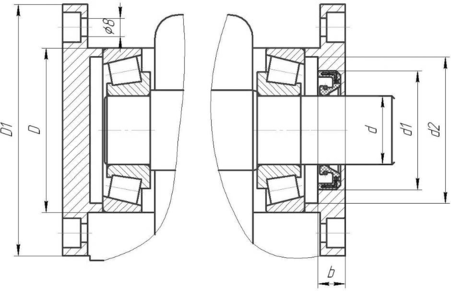

Рис.13 Конструкция крышек подшипников

Определяем основные размеры крышек подшипников и заносим результаты в табл.8.

Таблица 8

Основные размеры крышек подшипников

Остальные размеры определяем конструктивно при построении чертежа.

14. Выбор системы и вида смазки

Скорость скольжения в зацеплении V_S = 2,38 м/с. Контактные напряжения _Н = 510 Н/мм². По таблице 10.29 из [3] выбираем масло И-Т-Д-460.

Используем картерную систему смазывания. В корпус редуктора заливаем масло так, чтобы венец зубчатого колеса был в него погружен на глубину h_м (рис.14):

Рис.14 Схема определения уровня масла в редукторе: h_м = (0,1…0,5)d₁ = 0,2540 = 10мм; h_{м min} = 2,2m = 4мм.

При вращении колеса масло будет увлекаться его зубьями, разбрызгиваться, попадать на внутренние стенки корпуса, откуда стекать в нижнюю его часть. Внутри корпуса образуется взвесь частиц масла в воздухе, которым покрываются поверхности расположенных внутри корпуса деталей, в том числе и подшипники.

Объем масляной ванны V = 0.65P_II = 0.653,65 = 2.37 л.

Контроль уровня масла производится через круглый прозрачный маслоуказатель, для чего в корпусе в зоне верхнего и нижнего уровней смазки делаются отверстия. Для слива масла предусмотрена сливная пробка. Заливка масла в редуктор производится через съемную крышку, в которую закручивается пробка-отдушина.

И для вала-червяка, и для вала червячного колеса выберем манжетные уплотнения по ГОСТ 8752-79. Установим их рабочей кромкой внутрь корпуса так, чтобы обеспечить к ней хороший доступ масла.

15. Выбор стандартных изделий

Выбор подшипников, манжет и шпонок произведен ранее.

В качестве стяжных винтов выбираем винты с внутренним шестигранником по ГОСТ 11738-84 с резьбой М10 и длинами 18мм. Для крепления крышек подшипников выбираем винты с внутренним шестигранником по ГОСТ 11738-84 с резьбой М8 и длинами 16мм. Под винты устанавливаем пружинные шайбы по ГОСТ6402-70. М6х10 ГОСТ1491-80 – 4шт. Для крепления маслоуказателя выбираем винты М4х8 ГОСТ1491-80 – 4шт.Для фиксации крышки и основания корпуса выбираем 2 штифта 5х32 ГОСТ3129-70.

Список использованной литературы

1. 1. Дунаев П.Ф., Детали машин, Курсовое проектирование. М.: Высшая школа, 1990.

2. 2. Скойбеда А.Т., Кузьмин А.В., Макейчик Н.Н., Детали машин и основы конструирования, Минск: «Вышейшая школа», 2000.

3. 3. Куклин Н.Г., Куклина Г.С., Детали машин, учебник для техникумов. М.: Высшая школа, 1987.

4. 4. Курмаз А.В., Скойбеда А.Т., Детали машин, проектирование, учебное пособие Минск: УП «Технопринт», 2001.
