Определяем пределы выносливости стали:

В =780 МПа

-1 = 0,43 · В =0,43 х 780=335,4 МПа - для углеродистых сталей;

-1 = 0,58 · -1.=0,58 х 335,4=194,5 МПа

Наиболее опасным сечением по нагружению является сечение под опорой Е, здесь действует максимальный изгибающий момент и крутящий момент. Концентратом напряжений в данном сечении является напрессовка подшипника.

Определяем отношение K / =3,89

K / = 0,4 + 0,6 · K /=0,4 + 0,6 ∙ 3,89=2,73

Фактор шероховатости

= 0,96 – 0,25 · 10-4 · (B - 400) =0,96 – 0,25 · 104 (780-400)= 0,95

Определяем коэффициенты KC и K C

K C = (K / + - 1) / y =(3,89 + 0,95 –1 )= 3,84

K C = (K / + - 1) / y =(2,73 + 0,95 –1 )=2,68

Коэффициенты асимметрии цикла

= 0,02 · (1 + 0,01 · B) =0,02 ∙ (1 + 0,01 х 780)= 0,18

= 0,5 · =0,5 · 0,18= 0,09

Амплитудные напряжения цикла

a = M и · 103 / WХ=1513 · 103 / 130,7 = 18,3 МПа

WХ = · dп 3/ 32 =3,14 · 1103 / 32 = 130700 мм3

Средние напряжения цикла нормальных и касательных напряжений

m = 4 · Fa111 / · d 32 =4 · 7725 /3,14 · 1102= 0,7 МПа

а = m = 500 · Т 111 / W =500 · 4152 / 260000 = 7,6 МПа

W = · dп 3/ 16 =3,14 · 1103 /16 = 260000

Коэффициенты долговечности

mF = 6 (Сталь 45, термообработка – улучшение );

N = 4,63 · 107 7, c. 20 ;

KFE = 0,06 7, таб.3 ;

NFE = N · KFE = 4,63 · 107 · 0,06 = 2,78 · 106

Определяем значения S и S .

S=-1/(а·KD/KC+·m)=335,4/(18,3·3,84/ 1,06 + 0,18 · 0,7) = 5,65

S=-1/(а·KD/KC+·m)=194,5 / (7,6 ∙ 2,68 / 1,06 + 0,09 · 8,82) = 14,5

Определяем коэффициенты прочности:

5. Смазка редуктора

Смазочные материалы в машинах применяют с целью уменьшения интенсивности изнашивания, снижения сил трения, отвода от трущихся поверхностей теплоты и продуктов изнашивания, а также для предохранения деталей от коррозии. Снижение сил трения благодаря смазке обеспечивает повышение КПД машин. Кроме того, большая стабильность коэффициента трения и демпфирующие свойства слоя смазочного материала между взаимодействующими поверхностями способствуют снижению динамических нагрузок, увеличению плавности и точности работы машин.

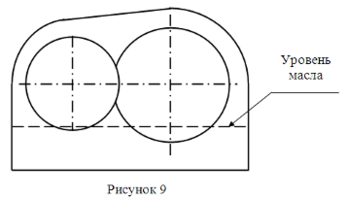

В редукторах общего назначения обычно применяется комбинированное смазывание. Одно или несколько зубчатых колёс смазываются погружением в ванну с жидким смазочным материалом в нижней части корпуса редуктора (картере) (рисунок 9), а остальные узлы и детали, в том числе подшипники качения, смазываются за счёт разбрызгивания масла погруженными колёсами и циркуляции внутри корпуса образовавшегося масляного тумана. По времени – это непрерывное смазывание.

В двухступенчатых коническо–цилиндрических редукторах независимо от глубины погружения тихоходного цилиндрического колеса коническое колесо должно быть погружено в масло на половину длины зуба.

Заливают масло через отверстия, закрываемые пробками.

Слив масла осуществляют через отверстия, расположенные в средней плоскости редуктора со стороны тихоходного вала. Здесь следует предусмотреть уклон дна редуктора порядка 1 100 – 1 : 200.

Сливные отверстия закрывают пробками с конической трубной резьбой, не требующей обработки торца и надёжно уплотняющими без прокладок.

Перед началом работы редуктор заливают маслом выше уровня нормы на 5 – 15 мм. Контролируют уровень масла жезловыми маслоуказателями.

Для смазки подшипников выбираем солидол УС – 2 ГОСТ 1033 – 73

Для смазки передач используем масло ВНИИ НП-403 ГОСТ 16728-78

Для защиты подшипников от внешней среды и удержания смазки в опорных узлах служат уплотнительные кольца.

Библиографический список

1. Проектирование механических передач: Учебно-справочное пособие для вузов / С.А. Чернавский, Г.А. Снесарев, Б.С. Козинцев и др. М.: Машиностроение, 1984. 560 с.

2. Казанский Г.И. Детали машин: Методические указания по рсчету зубчатых и червячных передач. Свердловск : УПИ, 1983. 44с.

3. Баранов Г.Л., Песин Ю.В. Выбор материала и определение допускаемых напряжений при расчете зубчатых передач с использованием ЭВМ: Методические указания к курсовому проекту по деталям машин. Свердловск: УПИ, 1989.19 с.

4. Курсовое проектирование деталей машин / В.Н. Кудрявцев, Ю.А. Державец, И.И. Арефьев и др. Л.: Машиностроение , 1984, 400 с.

5. Баранов Г.Л., Песин Ю.В. Расчет конических зубчатых передач с использованием ЭВМ: Методические указания к курсовому проекту по деталям машин. Свердловск: УПИ, 1989. 19 с.

6. Баранов Г.Л., Песин Ю.В. Расчет конических зубчатых передач с использованием ЭВМ: Методические указания к курсовому проекту по деталям машин. Свердловск: УПИ, 1989. 28 с.

7. Расчёт двухступенчатого коническо-цилиндрического редуктора: Методические указания к выполнению самостоятельной работы по курсам: «Детали машин», «Прикладная механика»/ Г.Л.Баранов, Л.В.Мальцев, Л.П.Вязкова. Екатеринбург: УГТУ-УПИ, 1994, Ч.1, 42 с.

8. Расчёт двухступенчатого коническо-цилиндрического редуктора: Методические указания к выполнению самостоятельной работы по курсам: «Детали машин», «Прикладная механика»/ Г.Л.Баранов, Л.В.Мальцев, Л.П.Вязкова. Екатеринбург: УГТУ-УПИ, 1994, Ч.2, 28 с.

9. Баранов Г.Л., Песин Ю.В. Расчет валов и подшипников качения с использованием ЭВМ: Методические указания к курсовому проекту по деталям машин, Свердловск, 1991, 36 с.

10. Курсовое проектирование деталей машин: Учеб. Пособие для учащихся машиностроительных специальностей техникумов/ С.А. Чернавский, К.Н. Боков, И.М. Чернин и др. М.: Машиностроение, 1988, 416с.
