МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИИ

УФИМСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЯНОЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

КАФЕДРА ГОРНОЙ И ПРИКЛАДНОЙ МЕХАНИКИ

1 2 3 4 5 6 7 8 9 10 11

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовой работе по прикладной механике

УФА 2002

Содержание

Задание………………………………………………………………………..стр. 3

1. Кинематический и силовой расчет привода ….…………………..………..стр. 4

2. Материалы и термическая обработка колес …………………………….…стр. 5

3. Выбор допускаемых напряжений при расчете цилиндрических

зубчатых передач …………………….…………………………………...стр. 6

1. Методика расчёта закрытой цилиндрической передачи…………………..стр. 7

1. Расчет диаметра валов………………..………………………………….....стр. 10

2. Материалы валов и осей…………………………………………………….стр.11

3. Расчетные схемы валов……………………………………………………..стр.11

4. Расчёты на прочность……………………………………………………….стр.12

5. Подшипники качения……………………………………………………….стр.20

6. Подбор крышек подшипников…………………………………………......стр.23

7. Спецификация…………….….……………………………………………..стр.25

Список литературы…………………………………………………………стр.28

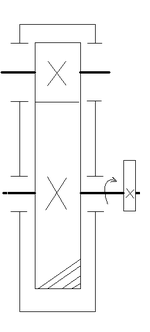

З адание

ИСХОДНЫЕ ДАННЫЕ:

МП.С=26 Нм.

Для данной схемы рассчитать:

1. габаритные размеры редуктора;

2. кинематический и силовой расчет редуктора;

3. подобрать допускаемых напряжений;

4. рассчитать диаметры валов;

5. подобрать материалы валов;

6. подобрать подшипники качения;

7. подобрать крышки подшипников.

8. начертить сборочный и рабочие чертежи.

Вертикальное расположение.

1. Кинематический и силовой расчет привода

Выбор электродвигателя. Привод - устройство для приведения в действие двигателем различных машин. При передаче мощности от двигателя к потребителю имеют место потери в элементах привода: в ременной и цепной передачах, в зубчатых сцеплениях, в подшипниках на валах. Все эти потери должны быть учтены при выборе электродвигателя , чтобы была обеспечена необходимая для потребителя мощность.

1. К. п. д. Привода

,

где -к. п. д. редуктора; -к. п. д. открытой передачи;

,

где - к. п. д. зубчатого зацепления; m - число зацеплений в редукторе;

- к. п. д. одного вала; n - количество валов в редукторе.

В данном случае =0,99 , =0,96 имеется две пары подшипников и два зацепления, тогда

1. Расчетная мощность двигателя

. ,

где Нм –крутящий момент на выходном валу привода;

об/мин -частота вращения выходного вала привода.

,

где -скорость вращения вала.

Тогда кВт и

кВт.

; Нм.

1. Передаточное отношение привода

.

Необходимо подобрать так, чтобы передаточное отношение привода

лежало в пределах 2,5…4. Выбирается асинхронный двигатель 4А80В4 кВт. Синхронная частота вращения об/мин. Асинхронная частота вращения об/мин.

Тогда .

Таблица 1

1. Материалы и термическая обработка

зубчатых колес

Выбор материала зубчатых колес зависит от требований, предъявляемых к размерам и массе передач, а также от мощности , окружной скорости и требуемой точности изготовления колес.

Основным материалом для изготовления зубчатых колес большинства машин являются стали. В зависимости от твердости стальные зубчатые колеса делятся на две группы.

Первая группа – колеса с твердостью <НВ 350. Применяются в мало- и средненагруженных передачах. Материалами для колес этой группы служат углеродистые стали 45, 65, 50Г, 65Г, легированные стали 40Х, 40ХН, 40ХГР и др. Термообработка-улучшение производится до нарезания зубьев. Колеса с твердостью <НВ 350 хорошо прирабатываются и не подвержены хрупкому разрушению. Для равномерного износа зубьев и лучшей их прирабатываемости твердость шестерни должна быть на 20…25НВ больше твердости колеса. Колеса с твердостью <НВ 350 широко используются в мало- и средненагруженных передачах, в условиях индивидуального и мелкосерийного производства.

Вторая группа – колеса с твердостью > НВ350 (при твердости Ю НВ350 твердость материала измеряется по шкале Роквелла: 10 НВ=1 HRC). Применяются в тяжело нагруженных передачах. Высокая твердость рабочих поверхностей зубьев достигается объемной и поверхностной закалкой, цементацией. Эти виды термообработки позволяют в несколько раз повысить нагрузочную способность передачи по сравнению с улучшенными сталями.

В качестве материала выбираем сталь Ст.45 (улучшение).

Из справочных данных находим твёрдость по Бри Нелю:

1. Выбор допускаемых напряжений при расчете цилиндрических и конических зубчатых передач

Экспериментом установлено, что контактная прочность рабочих поверхностей зубьев определяется в основном твёрдостью этих поверхностей. Допускаемые контактные напряжения для расчётов на выносливость при длительной работе , где - предел контактной выносливости поверхностей зубьев, соответствующий базовому числу циклов перемены напряжений По экспериментальным значениям, приведённых в таблице, находим =2HB+70 МПа.

МПа.

- коэффициент безопасности; в связи с постепенным процессом повреждения поверхности и пониженной опасности аварии машин коэффициент назначают небольшим: =1,1 при неоднородной структуре материала.

- коэффициент долговечности, учитывающий влияние срока службы и режима нагрузки передачи: .

Для нормализованных колёс =2,6. Базовое число циклов определяется твёрдостью рабочих поверхностей зубьев. Из справочных данных находим для твёрдости поверхностей зубьев до 200HB циклов.

- эквивалентное число циклов перемены напряжения. При постоянной нагрузке определяется по формуле

,

где n – частота вращения того из колёс, по материалу которого определяют допускаемое напряжение, об/мин. -долговечность передачи.

млн. циклов.

млн. циклов.

При ;

Расчёт ведут по меньшему значению из полученных для шестерни и колеса. Ввиду незначительного влияния на величину допускаемого напряжения в расчёте не учтены размеры, шероховатость поверхности и окружная скорость колёс.

1. Допускаемые напряжения изгиба

Допускаемые напряжения изгиба для расчёта на выносливость при длительной работе , где - базовый предел выносливости зубьев по излому от напряжений изгиба, соответствующий базовому числу циклов перемены напряжений . Базовое число циклов перемены напряжений изгиба = .

По таблице находим экспериментальное значение =HB+260;

- коэффициент безопасности. Рекомендуется принимать для литых заготовок S_F=1,7.

Y_N- коэффициент долговечности. При твёрдости рабочих поверхностей HB 350

Эквивалентное число циклов при постоянной нагрузке N_FE=60 L_h.

N^ш_FE =60 6000=254,7 млн. циклов,

N^к_FE =60 6000=77,355 млн. циклов.

млн. циклов.

Для длительно работающих передач при N_FE>N_{F lim b} Y_N=1.0.

1. Методика расчёта закрытой цилиндрической передачи

4.1 Выбрать коэффициенты ширины зубчатого венца относительно диаметра и относительно модуля .

Таблица 2

=1, =30.

4.2 Определить предварительное значение коэффициента ширины венца относительно межосевого расстояния:

1. Выбрать числа зубьев колёс:

Z₁=30; Z₂=30

Для первой ступени редуктора Z₁=20…30, для второй – 17…24. Минимально допустимое число зубьев шестерни при Х=0 Z_min=17. После округления Z до целых чисел следует проверить фактическое передаточное число U=Z₂/Z₁.

U=99/30=3,3.

1. Определить коэффициент концентрации нагрузки по таблице:

Таблица 3

=1.55.

1. Определить предварительно межосевое расстояние:

, где Ка – вспомогательный коэффициент; Ка=49,5 для прямозубой и Ка=43,0 для косозубой передачи.

1. Определить модуль колёс:

, где - угол наклона зубьев по делительному цилиндру.

Модуль m_n округляется до ближайшего стандартного:

Таблица 4

m_n =1.

Окружной модуль m_t можно определить по формуле

=1,064.

1. Уточнить фактическое межосевое расстояние:

=68,64 мм.

1. Уточнить коэффициент ширины зубчатого венца:

1. Определить рабочую ширину венца зубчатой передачи и округлить до целого числа:

1. Определить делительные (начальные) диаметры колёс (с точностью до сотых долей):

Полученные параметры колёс в процессе проектирования и разработки чертежей могут быть изменены; после определения окончательно принятых размеров производится проверочный расчёт передачи.

1. Определить геометрические размеры зубчатых колёс:

• диаметр вершин зубьев:

• диаметр впадин зубчатых колёс:

4.12 Предварительный (ориентировочный) расчет вала

Предварительный (ориентировочный) расчет вала производится при выполнении эскизной компоновки и ведется по условному расчету на кру­чение. Эту форму расчета выбирают потому, что еще не определены размеры вала по длине и не могут быть вычислены изгибающие моменты.

Из условия прочности на кручение
