Однако чрезмерное повышение точности измерения может привести к усложнению и удорожанию приспособления и снижения его производительности.

Погрешность измерения в зависимости от назначения изделия допускают в пределах 8 – 30% поля допуска на контролируемый объект. Общая (суммарная) погрешность измерения определяется рядом ее составляющих: погрешностью, свойственной самой схеме; погрешность установки контролируемого изделия; погрешностью настройки приспособления по эталону, износам деталей приспособления, а также колебаниям температуры.

При конструировании контрольных приспособлений необходимо изучить условия возникновения первичных погрешностей и выявить пути их уменьшения или полностью устранения. На выбор принципиальной схемы контрольного приспособления большое влияние оказывает заданная производительность контроля. При 100% проверки деталей в поточном производстве время контроля не должно превышать темпа работы поточной линии. Для выборочного контроля деталей при стабильных технологических процессах их изготовления требования к производительности контрольного приспособления могут быть снижены.

Для проверки небольших и средних деталей применяют стационарные контрольные приспособления, а для крупных – переносные. Наряду с одномерными, широкое применение находят многомерные приспособления, где за одну установку проверяют несколько параметров.

Контрольные приспособления делят на активные и пассивные. Пассивные применяют после выполнения операций обработки. Активные устанавливают на станках, они контролируют детали в процессе обработки или изменения условий ее выполнения при появлении брака. Контрольные приспособления из самостоятельных устройств превращаются в составную часть автоматических систем. Это позволяет снизить себестоимость продукции в результате устранения брака и исключения контроля как самостоятельной операции.

Контрольные приспособления, обычные и автоматические, должны обеспечивать заданную точность и производительность контроля, быть удобными в эксплуатации, простыми в изготовлении, надежными при длительной работе и экономичными.

2.2. Разработка приспособления для контроля запрессовки стволов в муфту

Приспособление, используемое для контроля запрессовки верхнего ствола в муфту ружья ТОЗ-34 на предприятии ОАО «ТОЗ» представляет собой базу с зажимными элементами, на которой закрепляются стволы с муфтой. Контрольное усилие передается на ствол от подвешенного груза массой 19±2 кг через рычаг. Подача усилия осуществляется при отпускании рукояти, с помощью которой рабочий отводит толкатель, передающий усилие от рычага к стволу. Недостатками такого приспособления можно назвать большие затраты времени на проведение операции контроля, значительные физические нагрузки, испытываемые рабочим, неточность и неодинаковость операций контроля у разных работников (плавно или рывком отпускает рычаг, неодинаковые физические показатели и др. факторы).

Для устранения названных недостатков можно предложить модернизацию приспособления, основанную на замене источника контрольного усилия. В данном приспособлении усилие, необходимое для контроля изделия будет обеспечивать силовой пневмоцилиндр, воздействующий на изделие через систему рычагов с необходимым усилием.

Давление пневматической линии на предприятии составляет 0,4 МПа, что обеспечивается промышленным компрессором.

Возьмем стандартный заводской пневмоцилиндр с диаметром поршня и диаметром штока .

Усилие, создаваемое этим пневмоцилиндром:

,

где = 0,8÷0,9 - коэффициент, учитывающий потери на трение в пневмоцилиндре. Возьмем .

Таким образом, нам необходима система рычагов, чтобы получить необходимое усилие 1900 Н. Возьмем рычаг, схема которого показана на рисунке 2.

Рис. 2. Схема передачи усилия.

Получаем уравнение моментов

.

Откуда получаем

.

Исходя из условий закрепления стволов на приспособлении и размещения его основных элементов возьмем плечи и :

L₁ = 275 мм, L₂ =140 мм.

3. Оценка технологичности изделия

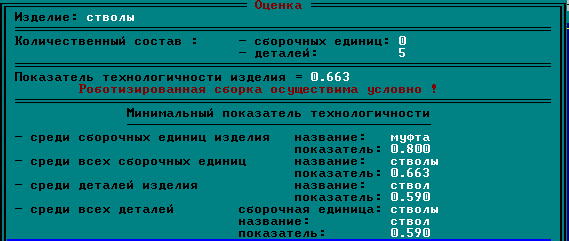

Технологичность изделия, необходимая для оценки возможности роботизированной сборки, рассчитаем с помощью программы AST.

Рис.3. Оценка технологичности с помощью программы AST.

Заключение.

В результате выполнения курсового проекта был построен технологического процесс сборки стволов ружья ТОЗ-34, а также разработано предложение по автоматизации данного процесса путем разработки специального приспособления для контроля запрессовки стволов в муфту. Таким образом, с использованием технологической схемы сборки проведен анализ процесса сборки стволов, а разработанное приспособление является достаточно универсальным для внедрения его в производство.

Список использованных источников

1. Справочник по допускам и посадкам. -М., Энергоиздат, 1978г.- 615 с.

2. Справочное руководство по черчению. Изд. 4-е, перераб. И доп. М., «Машиностроение», 1974г.-696 с.

3. Цудиков М.Б. «Производство и применение мехатронных систем». Лекции, Тула, ТГУ, 1995г.
