Текст из файла (страница 4)

где μ = 1,1…1,2 – коэффициент, учитывающий дополнительную освещенность за счет влияния удаленных светильников и отражения от ограждающих конструкций;

1000 – световой поток лампы;

ηс – КПД светильника.

Фсв = 2·1000·1,15/1,15·3,472·0,85 = 677,69 лм.

По численному значению потока и каталожным данным выбираем лампу: БК 215-225-60 с Фк = 730 лм.

Определим отклонение расчетного светового потока от каталожного:

-0,1 ≤ (Фк – Фр)/Фр ≤ +0,2

(730-677,7)/677,7 = 0,077 отклонение находится в допустимых пределах.

Мощность светильника: Рл = 60 вт.

Удельная мощность:

Руд = Рл·N/A, Вт/м²;

Руд = 60∙1/6 = 10 Вт/м².

2. Электротехнический раздел

2.1 Выбор схемы электроснабжения и напряжения питания осветительной сети

Для питания осветительных приборов общего внутреннего и наружного освещения, как правило, должно применяться напряжение не выше 220В. Поэтому для питания осветительной сети данного здания выберем сеть с напряжением 220В.

2.2 Компоновка осветительной сети

На этой стадии проектирования решаются вопросы о месте расположения осветительных щитов, о числе групп и количестве проводов на участках сети.

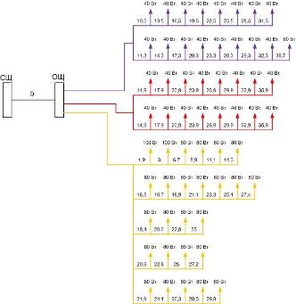

Далее составим расчетную схему, на которой покажем все осветительные щиты и группы, число проводов и длину групп, мощность источников света и места ответвления (рисунок 7).

Рисунок 7

2.3 Выбор марок проводов и способа их прокладки

Для прокладки в данном здании выберем провод АППВ.

2.4 Выбор сечения проводов и кабелей

Сечение проводов и кабелей выбирают, исходя из механической нагрузки на них, нагрева и потери напряжения.

Сечение жилы провода определяют по следующей формуле:

, (7)

где с – коэффициент, зависящий от напряжения сети, материала токоведущей жилы и числа проводов в группе; Мi – электрический момент i-го приемника (светильника), кВтм; U – допустимая потеря напряжения (примем равной 2,3%).

Электрический момент Мi находится по формуле:

, (8)

где Рi – мощность i-го светильника, кВт; li – расстояние от щита до i-го светильника, м.

При вычислении также следует учитывать, что мощность светового прибора с ГРЛ примерно на 25% больше мощности лампы.

Выберем сечение провода в первой группе (Г-1). Для этого найдем электрический момент по формуле (8) и рассчитаем сечение по потере напряжения по формуле (7):

.

мм².

Полученное значение округлим до ближайшего большего стандартного сечения: 2,0 мм².

Проверим сечение на нагрев:

.

А.

.

Выберем сечение провода во второй группе (Г-2). Для этого найдем электрический момент по формуле (8) и рассчитаем сечение по потере напряжения по формуле (7):

.

мм².

Полученное значение округлим до ближайшего большего стандартного сечения: 2 мм².

Проверим сечение на нагрев:

.

А.

.

Выберем сечение провода в третьей группе (Г-3). Для этого найдем электрический момент по формуле (8) и рассчитаем сечение по потере напряжения по формуле (7):

.

мм².

Полученное значение округлим до ближайшего большего стандартного сечения: 2 мм².

Проверим сечение на нагрев:

.

А.

.

Сечение провода между силовым и осветительным щитами определяют по формуле (8) с той лишь разницей, что U примем равной 0,2%, а момент определим как произведение расстояния между щитами на суммарную мощность светильников.

Выберем сечение провода на участке от силового щита до осветительного щита. Для этого найдем электрический момент по формуле (8) и рассчитаем сечение по потере напряжения по формуле (7):

.

мм².

Полученное значение округлим до ближайшего большего стандартного сечения: 2 мм².

Проверим сечение на нагрев:

.

А.

.

Определим фактические потери напряжения на каждой группе, для чего уравнение решим относительно U:

%.

%.

%.

%.

2.5 Выбор защитной аппаратуры

Согласно ПУЭ все осветительные сети подлежат защите от токов короткого замыкания.

Ток уставки теплового расцепителя автоматического выключателя определяется по формуле:

, (9)

где IP – расчетный ток группы; k’ – коэффициент, учитывающий пусковые токи; для газоразрядных ламп низкого давления k’=1, а для других типов ламп – k’=1,4.

А.

А.

А.

Выберем по справочным данным стандартную уставку автоматического выключателя: А, А.

Проверим согласование тока уставки с допустимым током провода:

, (10)

А

А

А

Выберем для защиты осветительной сети от токов короткого замыкания автоматические выключатели АЕ-2036

2.6 Выбор щита управления

Для приема и распределения электроэнергии и защиты отходящих линий в осветительных сетях применяют вводно-распределительные устройства и вводные щиты. В каждом конкретном случае в зависимости от окружающей среды, назначения, количества групп, схем соединений, аппаратов защиты выбирают то или иное вводно-распределительное устройство.

Выберем групповой осветительный щит ПР11-3012-IP21УЗ.

Список использованной литературы

1. Справочная книга по светотехнике / Под ред. Ю.Б. Айзенберга. – М.: Энергоатомиздат, 1983

2. Справочные материалы для проектирования электрического освещения. / Под. ред. В.Г. Быкова – Челябинск, 2005

3. Методические указания к курсовой работе по проектированию электрических осветительных установок. – Челябинск, 2003

4. Козинский В.А. Электрическое освещение и облучение. – М.: Агропромиздат, 1995

5. Кнорринг Г.М. Осветительные установки. – М., Энергоиздат, 1981

6. Справочная книга для проектирования электрического освещения / Под ред. Г.М. Кнорринга – СПб.: Энергия, 1992

7. Правила устройства электроустановок. 7-е издание. – М.:, 2007
