Текст из файла (страница 5)

2) по рис. 10.1 глубина резания мм и ширина обработки мм;

3) согласно [1, стр. 284, табл. 35] принимаем подачу ;

4) скорость резания рассчитываем по формуле

,

где - стойкость инструмента, мин [1, стр. 290, табл. 40];

- число зубьев фрезы, ;

[1, стр. 287, табл. 39];

где – коэффициент, характеризующий группу стали по обрабатываемости, =0,85, =1,45 [1, с. 262, табл.2];

– коэффициент, учитывающий состояние поверхности,[1, с. 263, табл.5];

– коэффициент, учитывающий влияние материала инструмента, [1, с. 263, табл.6];

По рассчитанной скорости резания определяем требуемую частоту вращения фрезы при обработке данной поверхности:

об/мин.

11. Определение усилий и мощности резания

Определяем главную составляющую силы резания:

Согласно [1] выбираем значения степеней и коэффициентов:

Тогда усилие резания

Н.

Определяем мощность резания:

Учитывая коэффициенты при затуплении – 1,7 и при неравномерности припуска – 1,4, получим мощность станка:

12. Расчет клиноременной передачи.

Исходные данные:

P1=2,43 кВт, n=1440об/мин, i=2.

В зависимости от n выбираем сечение ремня А.

Принимаю dшк=150 мм,P0≈3 кВт.

Пусть а≈450мм. Тогда lp=2·450+0.5·р·(150+300)=2042 мм. Принимаю lp=2100 мм.

Уточняем межосевое

.

Ср=1,3, Сi=1,14, Cl=0,95, Cб=0,89.

Pp=P0СiClCб/ Ср=3·1,14·0,95·0,89/1,3=2,22 кВт.

6) Число ремней z=3/2,22/0,95≈3 ремня.

Находим предварительное натяжение одного ремня при

v=р·dшкn/60=3,14·0,2·1440/60=15,072м/с и Fv=1250·81·10-6·15,07=23H

равно

F0=0.85·P·Cp·Cl/(zvCбCi)+Fv=0.85·3·1.3·0.95/(3·13.08·0,890,95)+23=91,6H

Сила, действующая на вал

F=2·F0·z·cosβ/2=2·96,4·3·cos12,6=537H.

Ресурс наработки

Т=ТсрК1К2=2000·2,5·1=5000ч.

13. Расчет прогиба шпинделя

Для расчета будем использовать программу автоматического расчета прогиба шпнделя. Исходными данными расчета являются:

- номер расчетной схемы (5);

- составляюшие усилий резания:

Pz=200H;

Py=1157H;

Po=2313H;

- диаметр конца шпинделя Dm=90мм;

- диаметр отверстия в шпинделе Dot=30мм;

- диаметр шпинделя между опорами Dk=70мм;

- угол между усилием резания и окружным усилием Gm=0-6,28 Рад.

Выходными данными программы являются:

- FR1, FR2 – реакции в передней и задней опорах, Н;

- У – прогиб рабочего конца шпинделя, мкм;

- θ – угол поворота шпинделя в передней опоре, Рад.

После расчета программа выдала следующие значения:

Минимальный прогиб и угол поворота будет при угле:

Gm =3,14рад;

FR1=4423Н;

FR2=-5793Н;

У=335мкм;

θ=-0,000003Рад.

14. Расчёт жёсткости опор качения

Жёсткость опоры:

;

где - упругое сближение тел качения и колец подшипника, мм;

- контактные деформации на посадочных поверхностях подшипника, шпинделя и корпуса, мм.

Для расчета подшипника на передней опоре, а именно духрядного роликоподшипника типа 3182118 вначале определяют податливость подшипника по графику (МУ№125 рис. 3.2) - .

Коэффициент податливости определяют по графику (МУ№125 рис. 3.3) - , С=60мм, l=3·C=180мм.

Относительный зазор-натяг = 0.

- податливость подшипника;

Податливость посадочных поверхностей:

Суммарная жесткость на ПО:

Для ЗО или дуплекса (пары) радиально-упорных шарикоподшипников жесткость определяется в такой последовательности:

По (МУ№125 рис. 3.4) -

по (МУ№125 рис. 3.5);

где =10мм – диаметр шариков шарикового радиально-упорного подшипника 36214;

КR - вспомогательный коэффициент податливости.

Податливость посадочных поверхностей:

где k=0,01 – коэффициент податливости;

d – диаметр внутреннего кольца подшипника, d=70 мм;

D - диаметр наружного кольца подшипника D=125 мм;

В – ширина подшипника, В=44 мм.

Окончательная жесткость для ЗО:

Анализируя полученные данные, делаем вывод, что хотя подшипники передней опоры более жёсткие по сравнению с подшипниками задней опоры, прогибы в передней опоре всё равно на порядок выше из-за больших сил, возникающих на торце шпинделя при фрезеровании.

15. Расчёт жёсткости шпинделя

Радиальное перемещение переднего конца шпинделя:

;

где - перемещение, вызванное изгибом тела шпинделя;

- перемещение, вызванное податливостью (нежёсткостью опор);

- перемещение, вызванное сдвигом от действия поперечных сил.

Рисунок 15.1 – Перемещения переднего конца шпинделя

Применим известные формулы сопромата и пренебрегая величиной , которая для реальных размеров шпинделей, имеющих центральное отверстие, не превышает 3-6 процентов, запишем:

где Е – модуль упругости материала шпинделя, Е=2· Па;

- осевые моменты инерции сечения шпинделя соответственно на консольной части и между опорами;

и - соответственно податливость передней и задней опор шпинделя;

- коэффициент, учитывающий наличие в передней опоре защемляющего момента, =0,1….0,2. Принимаем =0,5;

а – длина вылета (консольной части) шпинделя, а=60 мм;

l – расстояние между опорами шпинделя, используя программу принимаем оптимальное l=250 мм;

F=Pу=1291,5 Н.

Определим суммарный угол поворота от статической и динамической нагрузки:

.

Таким образом при диаметре фрезы 22мм и глубине шпоночного паза 9мм, данный ШУ может применятся на данном фрезерном станке при обработке шпоночного паза, исходя из допуска на глубину шпоночного паза , углубление (увод) оси фрезы при фрезеровании не должен превышать , в данном случае углубление составит:

, что меньше допустимого значения.

16. Динамический расчет шпиндельного узла

Для получения частотных характеристик шпиндельного узла разобьем его на участки и рассчитаем их осевые моменты инерции и массу:

Рисунок 16.1 – Чертеж шпиндельного узла

Рисунок 16.2 – Разбиение шпиндельного узла на участки

Используя пакет КОМПАС-3D V8 и 3D модель данного узла рассчитаем необходимые параметры:

Жесткость Cr и коэффициент демпфирования h опор (согласно пункту 15):

Cr1=635000 Н/мм

Cr2=508000 Н/мм

где – относительное рассеивание энергии на шариковой радиально-упорной сдвоенной опоре; – относительное рассеивание энергии на роликовой радиально сдвоенной опоре; а=60 мм – вылет; l=250 мм – межопорное расстояние h1,2=0,11

Полученные данные заносим в программу и на основании нижеперечисленных формул получаем графики частотных характеристики узла. Передаточная функция УС шпинделя

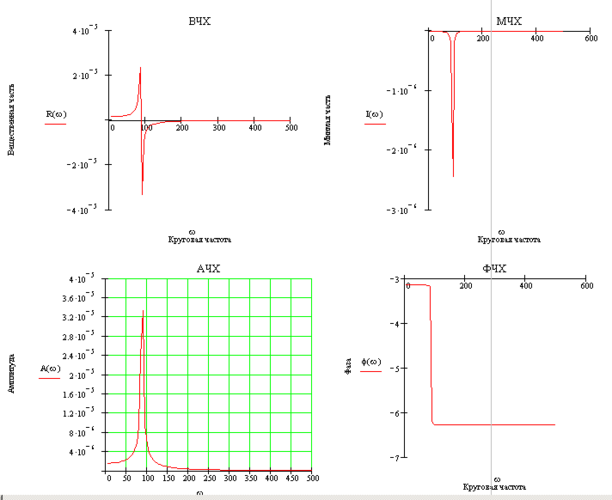

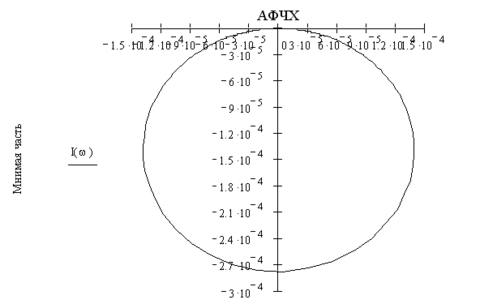

Рисунок 16.3 – Графики амплитудно-частотных характеристик

Таким образом собственная частота 90 с-1, что входит в интервал 63-117рад/с рабочей частоты шпиндельного узла, поэтому использовать эту частоту вращения шпинделя и близкие к ней не рекомендуется. Для этого следует увеличить рабочую частоту привода.

Заключение

В курсовой проекте исследован технологический процесс обработки детали в неавтоматизированном производстве, произведен синтез и анализ двух компоновок автоматических линий, выбран наиболее рациональный вариант автоматической линии по критерию обеспечения заданной производительности и минимума приведенных затрат, разработана циклограмма работы выбранного варианта автоматической линии.

Также была спроектирована станочная система на базе шпоночно-фрезерного станка. Спроектирован шпиндельный узел данного станка. Произведен динамический расчет шпиндельного узла, режимов и мощности резания, в условиях фрезерования данного шпоночного паза.

Список литературы

1. Справочник технолога машиностроителя. В 2-х т. Т2/ Под. ред. А.Г. Косиловой и Р.К. Мещерякова 4-е изд-. М.: Машиностроение, 1985.-496с.

2. Методические указания по выполнению курсовых работ по дисциплине «Теория проектирования автоматизированных станочных комплексов» №774.Сост.:Л.П. Калафатова, А. Д. Молчанов Донецк ДонНТУ 2003. 47с.

3. Шаумян Г.А. Комплексная автоматизация производственных поцессов.-М.: Машиностроение, 1987. -288с.

4. Анурьев В.И. Справочник конструктора-машиностроителя В 3-х т. Т1./ Под. Ред. И.Н. Жестковой: М. Машиностроение 2001.-920с.
