Таблица А1 - Допускаемые напряжения
и модуль продольной
упругости Е сталей для химических аппаратов
| Марка стали | Толщина, мм |
| Е·10-5, МПа при температуре °С | ||||
| 20 | 100 | 150 | 20 | 100 | 150 | ||
| ВМСтЗсп | до 20 | 154 | 149 | 145 | 1,99 | 1,91 | 1,86 |
| свыше 20 | 140 | 134 | 131 | 1,99 | 1,91 | 1,86 | |
| 20, 20К | до 60 | 147 | 142 | 139 | 1,99 | 1,91 | 1,86 |
| 08Х18Н10Т | любая | 168 | 156 | 148 | 2,00 | 2,00 | 1,99 |
| 10Х17Н13М2Т | любая | 184 | 174 | 168 | 2,00 | 2,00 | 1,99 |
| 08Х21Н6М2Т | любая | 233 | 200 | 193 | 2,00 | 2,00 | 1,99 |
Приложение Б
Таблица Б1 - Рекомендуемые стали для химических аппаратов,
работающих в различных агрессивных средах.
| Наименование вещества | С*, % | t, ºС | ρ, кг/м3 | μ, Па∙с | Марка стали |
| Азотная кислота НNO3 | 50 | 20 | 1310 | 1,88 | 08Х18Н10Т 08Х21Н6М2Т |
| 60 | 1260 | 0,9 | |||
| 100 | 20 | 1510 | 0,8 | ||
| 100 | 1370 | 0,35 | |||
| Анилин | 3 | 20 | 1020 | 4,4 | 08Х18Н10Т 08Х21Н6М2Т |
| Дихлорэтан СН2Сℓ·СН2Сℓ | 100 | 40 | 1220 | 0,65 | 08Х18Н10Т 10Х18Н9ТА |
| 80 | 1160 | 0,42 | |||
| Едкий натр NaOH | 10 | 60 | 1090 | 0,91 | ВМСтЗсп, 20К 08Х18Н10Т 08Х21Н6М2Т |
| 30 | 100 | 1275 | 1,82 | ||
| Едкий кали КОН | 10 | 20 | 1100 | 1,86 | ВМСтЗсп, 20К |
| Серная кислота Н2SO4 | 98 | 20 | 1837 | 25,8 | ВМСтЗсп, 20К |
| олеум 20%SO3 | 60 | 1844 | 9,0 | 08Х18Н10Т 08Х21Н6М2Т 10Х17Н13М2Т | |
| Вода пресная | 20 | ВМСтЗсп, 20К, 20, П=0,05 мм/год | |||
| 100 | ВМСтЗсп, 20К, 20, П=0,1 мм/год | ||||
| 20…100 | Легированные стали П=0,000 мм/год | ||||
Примечание. Если для стали не указано значение скорости коррозии П, то следует принимать П = 0,1 мм/год. Параметры агрессивных веществ: С* - концентрация вещества, ρ - плотность, μ - коэффициент динамической вязкости, П - скорость коррозии (проницаемость).
Приложение В

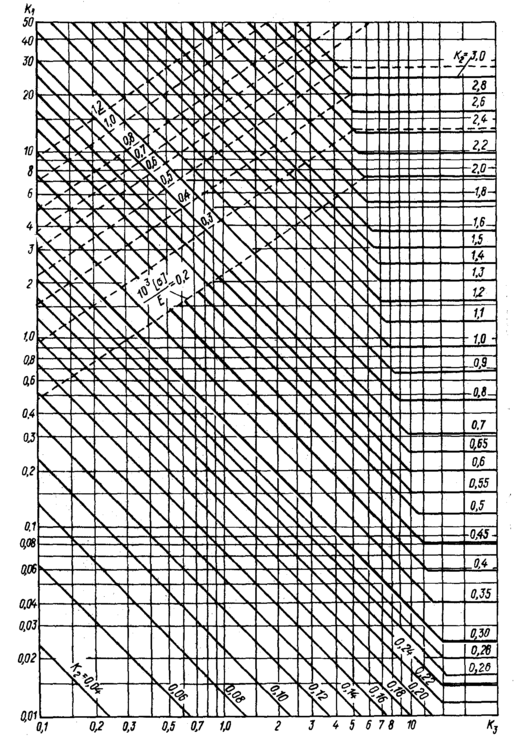

Рисунок В1 - Номограмма для коэффициента К2 в зависимости от К1 и К3
Приложение Г
Таблица Г1 - Стандартная толщина стального листа S и минусовый допуск на толщину ΔS
| S мм | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | |||
| ΔS мм | -0,4 | -0,5 | -0,6 | -0,8 | ||||||||||
Приложение Д
Рисунок Д1 - Схема днища аппарата
Таблица Д1 - Длина (высота) отбортованной части днища h1, мм,
в скобках указана масса днища в килограммах mдн, кг
| D мм | S1, мм | |||||||||
| 4 | 5 | 6 | 8 | 10 | 12 | 14 | ||||
| 700 | 25 (18,6) | 25 (23,4) | 25 (28,1) | 25 (37,7) | 25 (47,4) | 25 (57,1) | 25 (67,5) | |||
| 800 | 25 (24,0) | 25 (30,1) | 25 (36,2) | 25 (48,5) | 25 (60,9) | 25 (73,5) | 40 (90,3) | |||
| 900 | 25 (30) | 25 (37,3) | 25 (45,3) | 25 (60,7) | 25 (76,2) | 40 (95,9) | 40 (112) | |||
| 1000 | - | 25 (46,2) | 25 (55,5) | 25 (74,3) | 25 (93,2) | 40 (117) | 40 (137) | |||
| 1100 | - | - | 25 (66,7) | 25 (89,2) | 40 (115) | 40 (140) | 40 (164) | |||
| 1200 | - | - | 25 (78,9) | 25 (105) | 40 (137) | 40 (165) | 40 (193) | |||
| 1300 | - | - | 25 (95,4) | 25 (127) | 40 (159) | 40 (192) | 40 (224) | |||
| 1400 | - | - | 25 (106) | 40 (146) | 40 (183) | 40 (221) | 40 (258) | |||
| 1500 | - | - | 25 (121) | 40 (167) | 40 (209) | 40 (252) | 40 (295) | |||
Приложение Е
Рисунок Е1 - Схема аппарата с рубашкой
Таблица Е1 - Диаметр аппарата D, диаметр рубашки DP, зазор между днищем корпуса и днищем рубашки а
| D, мм | DP, мм | а, мм |
| 700 | 800 | 30 |
| 800 | 900 | |
| 900 | 1000 | |
| 1000 | 1100 | |
| 1200 | 1300 | |
| 1400 | 1500 |
Приложение Ж
