Таблица Ж4 - Стандартные длины болтов М20 по ГОСТ 7798-70
| Болт | Стандартная длина |
| М20 | …50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 140, 150, 160, 170, 180, 190, 200, 220, 240… |
Приложение И
Схемы мешалок в корпусе аппарата и расчетные размеры
Расчетный диаметр лопастной мешалки:
Рисунок И1 - Схема мешалки лопастной
Высота расположения мешалки над днищем аппарата
Приложение К
Размеры лопастных мешалок
Рисунок К1 - Схема лопастной мешалки
Таблица К.1 - Параметры и размеры лопастных мешалок
| dм | dступ | b | Dступ | hст | s | Масса, кг |
| 400 | 22 | 40 | 50 | 50 | 6 | 1,34 |
| 450 | 45 | 1,83 | ||||
| 500 | 25 | 50 | 63 | 70 | 8 | 2,89 |
| 560 | 56 | 3,40 | ||||
| 630 | 32 | 64 | 80 | 4,00 | ||
| 710 | 72 | 90 | 10 | 6,30 | ||
| 800 | 45 | 80 | 90 | 7,50 | ||
Приложение Л
Стандартные диаметры валов аппаратов:
… 18, 20,22,25,28,32,36,40,45,50,56,68,71,80,90,100…
Приложение М

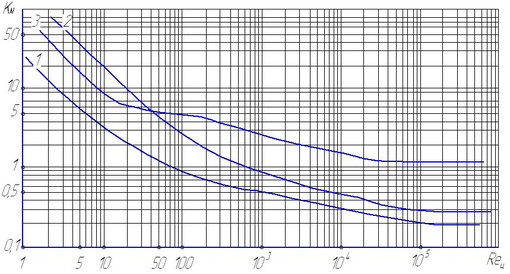

Графики для определения критерия КN для мешалок
1 - для лопастных мешалок,
2 - для якорных и рамных мешалок,
3 - для турбинных мешалок
Приложение Н
Таблица Н1 - Основные параметры и габаритные размеры
мотор-редукторов
| Число оборотов n, об/мин | Типоразмер | Передаточное число | Диаметр выходного вала dвал, мм | Комплектующий электродвигатель | Масса мотор-редуктора, кг | ||
| Типоразмер | Мощность, кВт | Габаритный размер Lдв, мм | |||||
| 180 | МРВ 02 | 7,7 | 18 | АИУ63А4 | 0,25 | 245 | 22,1 |
| АИУ63В4 | 0,37 | 245 | 22,6 | ||||
| АИУ71А4 | 0,55 | 265 | 26,1 | ||||
| АИУ71В4 | 0,75 | 265 | 27,1 | ||||
| МРВ 04 | 22 | АИУ80А4 | 1,1 | 300 | 32,6 | ||
| АИУ80В4 | 1,5 | 300 | 35,6 | ||||
| МП01-05 | 5,74 | 30 | АИМ100L6 | 2,2 | 394 | 66,5 | |
| АИМ112МА6 | 3 | 444 | 80 | ||||
| МП01-10 | 40 | АИМ112МВ6 | 4 | 444 | 84 | ||
| АИМ132S6 | 5,5 | 435 | 90 | ||||
| 37,5 | МРВ 02 | 39,6 | 18 | АИУ63А4 | 0,25 | 245 | 27,3 |
| АИУ63В4 | 0,37 | 245 | 28,3 | ||||
| АИУ71А4 | 0,55 | 265 | 31,8 | ||||
| АИУ71В4 | 0,75 | 265 | 32,8 | ||||
| МРВ 04 | 22 | АИУ80А4 | 1,1 | 300 | 28,3 | ||
| АИУ80В4 | 1,5 | 300 | 41,3 | ||||
| МП01-05 | 26,7 | 30 | АИМ100L6 | 2,2 | 394 | 66,5 | |
| АИМ112МА6 | 3 | 444 | 80 | ||||
| МП01-10 | 40 | АИМ112МВ6 | 4 | 444 | 84 | ||
| АИМ132S6 | 5,5 | 435 | 90 | ||||
| 56 | МРВ 02 | 25,2 | 18 | АИУ63А4 | 0,25 | 245 | 27,3 |
| АИУ63В4 | 0,37 | 245 | 28,3 | ||||
| АИУ71А4 | 0,55 | 265 | 31,8 | ||||
| АИУ71В4 | 0,75 | 265 | 32,8 | ||||
| МРВ 04 | 22 | АИУ80А4 | 1,1 | 300 | 28,3 | ||
| АИУ80В4 | 1,5 | 300 | 41,3 | ||||
| МП01-05 | 17,9 | 30 | АИМ100L6 | 2,2 | 394 | 66,5 | |
| АИМ112МА6 | 3 | 444 | 80 | ||||
| МП01-10 | 40 | АИМ112МВ6 | 4 | 444 | 84 | ||
| АИМ132S6 | 5,5 | 435 | 90 | ||||
| 85 | МРВ 02 | 16 | 18 | АИУ63А4 | 0,25 | 245 | 27,3 |
| АИУ63В4 | 0,37 | 245 | 28,3 | ||||
| АИУ71А4 | 0,55 | 265 | 31,8 | ||||
| АИУ71В4 | 0,75 | 265 | 32,8 | ||||
| МРВ 04 | 22 | АИУ80А4 | 1,1 | 300 | 28,3 | ||
| АИУ80В4 | 1,5 | 300 | 41,3 | ||||
| МП01-05 | 11,8 | 30 | АИМ100L6 | 2,2 | 394 | 66,5 | |
| АИМ112МА6 | 3 | 444 | 80 | ||||
| МП01-10 | 40 | АИМ112МВ6 | 4 | 444 | 84 | ||
| АИМ132S6 | 5,5 | 435 | 90 | ||||
Приложение П
Приводы вертикальные с редукторами типоразмеров
МРВ 02, МРВ 04, МП01-05, МП01-10
Рисунок П1 - Приводы вертикальные: 1 - электродвигатель, 2 - редуктор (рис. а - типоразмер МРВ 02, рис. б - типоразмер МРВ 04, рис. в - типоразмер МП01-05, рис. г - типоразмер МП01-10), 3 - стойка вертикальная (рис. а - масса стойки 56кг, рис. б - масса стойки 68кг, рис. в - масса стойки 75кг, рис. г - масса стойки 86кг) в комплекте со стойкой поставляются: 4 - муфта продольно - разъемная по диаметру выходного вала привода, 5 - подшипниковый узел, 6 - уплотнение сальниковое.
Приложение Р
Лапы опорные подвесных аппаратов
Таблица Р1 - Лапы опорные подвесных аппаратов по ГОСТ 26296-84 (Основные размеры)
| Нагрузка на лапу, Н | L | S | f | H | a | b | с | dболт | Масса лапы, кг | Нлист | Sлист | ||
| мм | мм | ||||||||||||
| 6300 | 60 | 60 | 50 | 95 | 25 | 4 | 10 | 16 | 0,4 | 135 | 80 | ||
| 10000 | 80 | 80 | 65 | 125 | 30 | 4 | 15 | 24 | 0,7 | 175 | 105 | ||
| 16000 | 100 | 105 | 85 | 170 | 35 | 5 | 20 | 24 | 1,5 | 235 | 140 | ||
| 25000 | 145 | 155 | 130 | 245 | 45 | 6 | 25 | 24 | 3,8 | 355 | 210 | ||
| 40000 | 195 | 210 | 180 | 360 | 55 | 8 | 25 | 35 | 9,2 | 505 | 300 | ||
| 63000 | 240 | 240 | 215 | 430 | 65 | 8 | 25 | 35 | 13,5 | 600 | 360 | ||
| 100000 | 250 | 270 | 240 | 460 | 70 | 10 | 30 | 42 | 18 | 650 | 390 | ||
