Анализ переходных процессов применительно к оценке взаимного влияния перекрёстных контуров потокосцепления ротора и скорости показывает, что наибольшее влияние оказывает переходный процесс в контуре скорости, вызывая отклонение потокосцепления ротора от установившегося значения на величину и . Относительно переходных процессов в контуре потокосцепления, можно заключить, что значительное влияние на отклонения в контуре скорости, как и ожидалось, отсутствует.

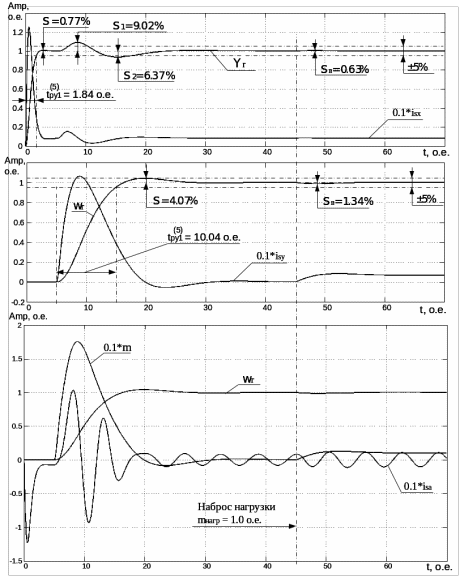

Рисунок 22 – Переходные процессы в линеаризованном асинхронном ЭП с векторным управлением на базе имитационной модели АД во вращающейся системе координат с ориентацией по вектору потокосцепления ротора

Для приближения условий исследования имитационной модели нагрузочного моментного ЭП к реальному объекту следует модернизировать линеаризованную систему с возможностью учёта нелинейностей обусловленных наложением всевозможных ограничений и задатчиков интенсивности.

Применительно к нагрузочному моментному асинхронному ЭП следует выделить следующие нелинейности: ограничение на выходе регуляторов, линейные задатчики интенсивности в каналах управления потокосцеплением ротора и скоростью, двухмассовая механическая система с упругой связью, зазоры в кинематической цепи механической передачи.

Используя в качестве основы линеаризованную структурную схему имитационной модели нагрузочного ЭП (рисунок 28) разработаем соответствующую систему с учётом указанных выше нелинейностей. Для проведения исследований и получения предварительной оценки качества функционирования разработанной системы в программной среде Simulink-Matlab создана имитационная модель асинхронного нагрузочного моментного ЭП с векторным управлением.

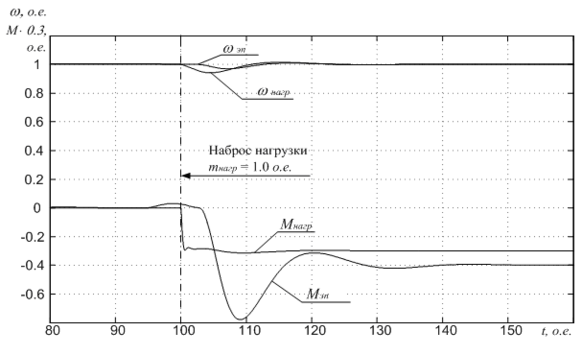

Рисунок 23 – Графики переходных процессов в системе нагрузочного моментного ЭП с векторным управлением при учёте нелинейностей для случая работы в режиме движения

На рисунке 31 представлены результаты исследования системы нагрузочного моментного ЭП с векторным управлением при учёте нелинейностей для случая работы в режиме движения.

На рисунке 32 представлены графики переходных процессов в имитационной модели моментного асинхронного ЭП при имитации нагрузочных усилий в режиме упора.

Анализ графиков переходных процессов на рисунке 31 и рисунке 32 показывает, что нагрузочный моментный ЭП в полном объёме выполняет имитационное формирование усилий, прикладываемых со стороны ЭП лифта и соответствует требованиям, предъявляемым к нагрузочному ЭП при проведении испытаний электроприводов лифтов.

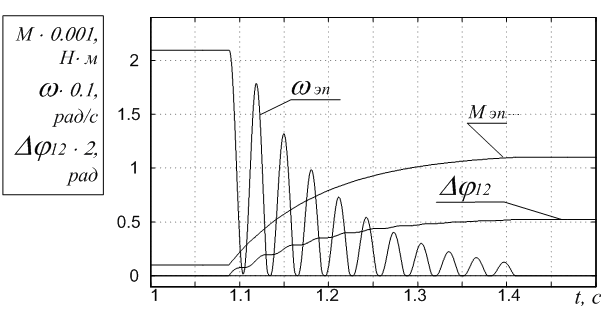

Рисунок 24 – Графики переходных процессов в имитационной модели моментного асинхронного ЭП при имитации нагрузочных усилий ЗА в режиме упора

Заключение

В представленном курсовом проекте была спроектирована автоматизированная система управления процессом испытаний электропривода лифтов. Испытательное нагрузочное устройство позволяет сымитировать диаграмму эксплуатационных усилий, прикладываемых со стороны лифтов различных типов.

Целью работы было получение начальных навыков проектирования автоматизированных систем управления электроприводов.

Разрабатываемая система управления позволит автоматизировать технологический процесс испытания электропривода лифтов, существенно снизить затраты на проведение испытаний. Данная система особенно актуальна при серийном производстве ЭП лифтов. Также данная система построена на микропроцессорной системе управления, позволяющей значительно улучшить качество управления.

В ходе выполнения работы были выбраны аппаратные средства на верхнем, среднем и нижнем уровне управления. Произведёт выбор программного обеспечения для программирования логического контроллера и преобразователя частоты.

Выполнена оптимизация контуров системы векторного управления применительно к режимам работы в составе нагрузочного ЭП с учётом допущений относительно постоянных времени высших порядков в передаточных функциях объектов управления, что позволяет существенно упростить синтез структуры и параметров регуляторов. Предложенная методика позволяет получить от системы показатели качества, приближенные к ожидаемым значениям, а для уменьшения взаимного влияния между контурами управления потокосцеплением ротора и скорости предложена методика разделения перекрёстных контуров во временной области благодаря выбору в смежных контурах различных малых некомпенсируемых постоянных времени.

С помощью метода имитационного моделирования произведена проверка функционирования разработанной системы векторного управления асинхронным моментным ЭП. Анализ полученных результатов применительно к оценке взаимного влияния перекрёстных контуров потокосцепления ротора и скорости показывает, что для потокосцепления ротора максимальные отклонения не превышают величины при изменении частоты вращения и при приложении возмущения со стороны нагрузки.

Применительно к контуру скорости, сколько-нибудь значительное влияние со стороны контура потокосцепления ротора отсутствует.

Результаты исследований работы имитационной модели системы нагрузочного моментного ЭП с векторным управлением при учёте нелинейностей для случая работы в режиме движения и при упоре доказывают правильность выполненной работы и создают предпосылки для перехода к созданию системы управления реальным асинхронным моментным ЭП с микроконтроллерным управлением.

В дальнейшем планируется использование данной системы автоматического управления процессом испытания электропривода лифтов для организации и проведения испытаний серийно выпускаемых ЭП лифтов. Проведение испытаний в автоматизированном режиме позволит существенно сэкономить время, необходимое для проверки ЭП лифтов при одновременном улучшении качества настройки, что в итоге улучшает режимы работы ЭП и повышает безопасность эксплуатации лифтов.

Список литературы

1. Антропов А.А., Гарганеев А.Г., Каракулов А.С., Ланграф С.В., Нечаев М.А. Опыт разработки преобразователя частоты для асинхронного электропривода общепромышленного применения//Электротехника. № 9. 2005. С.23-26

2. Башарин А.В., Новиков В.А., Соколовский Г.Г. Управление электроприводами: Учебное пособие для вузов. – Л.: Энергоиздат. Ленингр. отд-ние, 1982. – 392 с.

3. Белов М.П. Автоматизированный электропривод типовых производственных механизмов и технологических комплексов: Учебник для вузов – М.: Академия, 2004. – 576 с.

4. Бесекерский В.А., Попов Е.В. Теория систем автоматического управления. Изд. 4-е, перераб. и доп. – СПб, Изд-во «Профессия», 2004. – 752с.

5. Гарганеев А.Г., Ланграф С.В. Стенд для нагрузочных испытаний электроприводов. Материалы III-ей Всероссийская научно-практической конференции «Автоматизированный электропривод и силовая электроника» (АЭПЭ-2006), Новокузнецк 2006.

6. Ключев В.И. Теория электропривода: Учеб. для вузов. – 2-е изд.перераб.и доп. – М.: Энергоатомиздат, 2001. – 704 с.

7. Ковач К.П., Рац И. Переходные процессы в машинах переменного тока/ Пер. с нем. М. Л.: Госэнергоиздат, 1963. 735 с.

8. Копылов И.П. Математическое моделирование электрических машин. – М.: Высшая школа, 2001. – 274 с.

9. Ланграф С.В. Косвенное определение момента в асинхронном электроприводе. Труды X-ой Международной научно-практической конференции студентов, аспирантов и молодых учёных «Современные техника и технологии», ТПУ, Томск 2004г.

10. Ланграф С.В. Оптимизация систем векторного управления асинхронных электроприводов. Материалы XII-ой Международной научно-практической конференции студентов и молодых ученых «Современные техника и технологии» (СТТ-2006), Изд-во ТПУ, 2006, С. 68-70..

11. Удут Л.С., Мальцева О.П., Кояин Н.В. Проектирование и исследование автоматизированных электроприводов. Часть 1. – Введение в технику регулирования линейных систем. Часть 2. – Оптимизация контура регулирования: Учебное пособие. – Томск: Изд. ТПУ, 2000. -144.

12. Удут Л.С., Мальцева О.П., Кояин Н.В. Проектирование и исследование автоматизированных электроприводов. Часть 6. – Механическая система электропривода постоянного тока: Учебное пособие. – Томск: Изд. ТПУ, 2004. -144с.

13. Чернышев А.Ю., Ланграф С.В., Чернышев И.А. Исследование систем скалярного частотного управления асинхронным двигателем: методические указания к выполнению лабораторных и практических работ по курсу "Электропривод переменного тока" для студентов специальности 180400. Томский политехнический университет. — Томск : Изд-во ТПУ, 2002. – 23 с.

14. Энергосберегающий асинхронный электропривод: Учеб. пособие для студ.высш. учеб. заведений / И.Я. Браславский, З.Ш. Ишматов, В.Н. Поляков; под ред. И.Я. Браславского.– М.: Издательский центр «Академия», 2004. – 256с.

15. Langraf S.V., Obraztsov K.V. Optimization of vector control system induction motor drives. Modern techniques and technologies. MTT-2006. Proceedings of the 12-th International Scientific and Practical Conference of Students, Postgraduates and Young Scientists, 27-31 March, 2006 Tomsk, Russia. TPU, – P. 68-70.
