передачи (усиления) К и время запаздывания т. В таблице 1 приведены значения этих параметров по некоторым каналам локальной стабилизации и управления. Из таблицы видно, что динамические характеристики по каналам стабилизации температуры, влажности, давления и т.д. существенно отличаются от характеристик по параметрам управления тепловым режимом, выходной координатой которого является содержание кремния в чугуне на выпусках из доменной печи. Если для первых значения запаздывания и постоянных времени измеряются секундами, то для вторых – часами.

На рисунке 2 приведена экспериментальная кривая разгона по каналу изменение содержания кремния в чугуне на выпуске из печи – изменение расхода кокса в подачу. Параметры аппроксимирующихся звеньев для этой печи объемом 2700 м³ составляют: τ = 4 ч; Т = 5,3 ч. Общее время переходного процесса 12–13 ч. Естественно, что управление режимом нагрева печи является более сложной задачей, чем стабилизация параметров горячего дутья.

Выше уже указывалось, что случайный характер явлений, протекающих в рабочем пространстве доменной печи, и нестационарность процесса затрудняют определение статических и динамических характеристик объекта, поэтому в последние годы получили распространение статистические методы исследования процесса по данным, полученным в ходе нормальной эксплуатации печи.

Применение статистических методов исследования стало возможным вследствие широкого применения электронных цифровых вычислительных машин (ЭВМ), так как эти методы требуют большой вычислительной работы.

Таблица 1 – динамические характеристики доменной печи

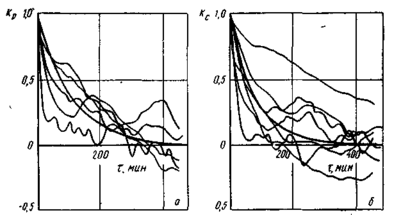

Динамические свойства объектов в известной мере отражаются автокорреляционными и взаимокорреляционными функциями различных параметров процесса. На рисунке 3, а и б показаны авто – корреляционные функции. Время затухания этих функций составляет в среднем около 400 мин.

На рисунке 3, в приведена взаимокорреляционная функция, показывающая связь между рудной нагрузкой на кокс (Р/К) и содержанием кремния в чугуне (Si) на выпусках из доменной печи. Коэффициент взаимной корреляции достаточно высок (максимальное r = 0,7), а сдвиг максимума функции относительно начала координат характеризует инерционность системы по этому каналу. Этот сдвиг составляет примерно 10 ч, что хорошо согласуется с экспериментальными данными, приведенными выше. Из сказанного следует, что статические и динамические характеристики доменного процесса могут быть получены известными аналитическими – балансовыми расчетами, составлением дифференциальных уравнений, экспериментальными методами нанесения пробных возмущений или статистическими исследованиями. Инерционность объекта по отдельным каналам существенно различается. В большинстве случаев связи между параметрами процесса нелинейны, поэтому характеристики процесса зависят от конкретной производственной ситуации.

Рисунок 3 – автокорреляционные и взаимокорреляционные функции:

а – общий перепад давления; б – скорость схода шихтовых материалов; в-рудная нагрузка на кокс – содержание кремния в чугуне на выпусках

1.3 Автоматический контроль основных параметров доменного процесса

Контрольно-измерительная аппаратура, установленная на доменных печах, позволяет получить доступную для измерения рабочую информацию о технологическом процессе, а также о состоянии печи и вспомогательного оборудования. Кроме того, она должна обеспечить безопасность работы всех агрегатов, составляющих комплекс доменного производства.

Рисунок 4 – принципиальная схема автоматического контроля параметров доменного процесса: Т – турбовоздуходувная машина; В-воздухонагреватели; Ш – шихтоподача; 3 – загрузка печи; ГО – газоочистка; Д – дроссельная группа, Ч – чугун; Шл – шлак на выпусках

На рисунке 4 представлена схема контроля параметров доменного производства.

Контролируемыми параметрами являются:

I. Химический состав и физические свойства шихтовых материалов: рудно-флюсовой части 1, кокса 2.

Эта информация поступает периодически и сравнительно редко (один раз в смену или в сутки). Она используется для коррекции шихтовки доменной плавки. Разрабатываются методы автоматического отбора представительной пробы материалов и средства для экспресс-анализа состава материалов, в частности квантометры, рентгеновские спектрометры и др. Более частый контроль состава шихты позволит корректировать шихтовку по ходу доменной плавки, что существенно уменьшит возмущения процесса по этому каналу.

II. Загрузка шихтовых материалов.

Сюда входят: рудная 3 и коксовая 4 подачи, количество подач 5, порядок загружаемых материалов 6, работа конусов 7, уровень засыпи и скорость схода шихты 8, положение вращающегося распределителя шихты (ВРШ) 9, распределение материалов в печи 10.

III. Состояние верхней зоны печи (колошника).

Здесь контролируются: давление 11 и температура 12 в газоотводах, давление колошникового газа 13, расход 14 и давление 15 пара, подаваемого в печь, давление в междуконусном пространстве 16, температуры по окружности 17 и по диаметру 18 колошника, содержание СО 19, СО₂ 20 и Н₂ 21 в колошниковом газе и по диаметру колошника 22 (проводится периодически).

IV. Состояние шахты печи.

На нескольких горизонтах шахты по окружности в кладку вмонтированы термопары, контролирующие температуру по окружности шахты на данном горизонте 23. Измеряются расход 24 и давление 25 охлаждающей воды на различных горизонтах шахты. В средней части шахты встраивается отборное устройство 26, позволяющее измерять перепады статического давления между кольцевым воздухопроводом 27 и серединой шахты АР_Н (нижний перепад) и между серединой шахты 26 и колошником 13 (верхний перепад). Измеряется также общий перепад давления по шахте печи от кольцевого воздухопровода 27 до колошника 13. Измерение перепадов статического давления позволяет судить о гидравлическом сопротивлении столба шихтовых материалов на различных участках шахты печи.

V. Параметры комбинированного дутья.

Количество 28, давление 29 и температура 30 холодного дутья, количество 31 и давление 32 природного газа, количество 33 и давление 34 кислорода, содержание кислорода в дутье 35, влажность дутья 36, температура дутья 37, распределение дутья 53 и природного газа по фурмам доменной печи 39.

VI. Состояние нижней зоны печи (горн).

Измеряются температуры в фурменной зоне 40, температуры лещади 41 и фундамента печи 42 на нескольких – уровнях. Контролируются на выпусках температура чугуна 43 и шлака 44. Содержание кремния, серы и марганца в чугуне 45, основность шлака 46.

Продукты плавки исследуются периодически (на выпусках) и сведения об их составе получаются с опозданием. Внедрение современных методов экспресс-анализа позволит ускорить получение этой важной информации.

VII. Технико-экономические показатели плавки.

Производительность печи, расход углерода на тонну чугуна, к. и. п. о., себестоимость продукции оцениваются по результатам работы доменной печи за сутки.

VIII. Тепловое состояние воздухонагревателей (рисунок 5). – Здесь контролируются общее количество 1 и давление 2 газа, расходуемого на обогрев воздухонагревателя; расход газа на обогрев каждого воздухонагревателя 3; температуры купола 4 и продуктов сгорания 5, покидающих воздухонагреватель, разрежение перед дымовым шабером 6. На различных участках дымового и воздушного трактов устанавливают сигнализаторы перепада давления 7, обеспечивающие безопасность перевода воздухонагревателя с режима обогрева на режим «дутья».

Рисунок 5 – Принципиальная схема автоматического контроля работы воздухонагревателей

При автоматическом переводе воздухонагревателей предусматривается установка прибора, контролирующего зажигание факела газа 8.

Кроме указанных систем контроля, на доменной печи устанавливают еще целый ряд сигнализаторов и блокирующих устройств в системе загрузки печи, периодически определяют массу колошниковой пыли, вынесенной из печи, и ряд других параметров.

Система контроля основных параметров доменного процесса представляет сложный комплекс датчиков, преобразователей и вторичных приборов. Количество щитов, пультов и стендов, на которых размещается эта аппаратура, непрерывно растет. Информация становится трудно обозримой и персонал, обслуживающий печь, не в состоянии полностью использовать ее для оперативного управления процессом.

В настоящее время на мощных доменных печах устанавливают системы централизованного контроля (СЦК), а показатели основных параметров процесса, кроме регистрации на бланках и перфокартах, выносятся также на мнемонические схемы в виде цифровой индикации, причем индикаторы расположены в точках мнемосхемы, соответствующих положению датчика на объекте. Примечание СЦК и мнемосхем дает возможность более рационально использовать всю информацию, поступающую от системы контроля доменного процесса, и выдавать ее в форме, удобной для ввода в управляющие вычислительные машины. В системе СЦК может быть предусмотрена предварительная обработка данных: сглаживание, усреднение, расчет комплексных показателей, что облегчает анализ информации.

Интересующий нас параметр – давление природного газа, поступающего по фурмам в печь в качестве восстановителя, контролируется АСК давления природного газа (позиция 32, рисунок 4).

2. Использование природного газа в доменных печах

Применение природного газа в сочетании с кислородом позволяет получить экономию кокса и в то же время сохранить нормальные газодинамические условия работы печи. При этом увеличение выхода газа на единицу массы сгоревшего у фурм кокса, обусловленное подачей в печь природного газа, компенсируется уменьшением выхода газа вследствие использования кислорода.

Кислород поступает в воздухопровод до воздухонагревателей и поэтому нагревается в них до температуры горячего дутья. Природный газ вдувается в печь в холодном виде (t = 20–30° С), что приводит к дополнительному охлаждению горна. Кроме того, тепло затрачивается на диссоциацию природного газа. Поэтому применение природного газа вызывает необходимость повышения температуры горячего дутья.
