Кафедра «Оборудование и технология сварочного производства»
Курсовой проект
по дисциплине «САПР в сварочном производстве»
на тему: «3D-модель и сборочный чертёж с применением SolidWorks планки МТМ80-3100030СБ»
Содержание
Введение 3
1. Описание технического задания и выбор программного обеспечения 5
2. Выбор технических средств проектирования 7
3. Порядок работы 19
Заключение 27
Список использованных источников 28
Введение
Процесс проектирования - это процесс составления описания, необходимого для создания в заданных условиях ещё не существующего объекта, или алгоритма его функционирования с возможной оптимизацией заданных характеристик объекта или алгоритма его функционирования.
Данный процесс лежит в основе деятельности инженера-проектировщика, под которым в общем случае понимают выбор некоторого способа действий.
Конструирование является частью процесса проектирования и сводится к определению свойств изделия. Работы, связанные с автоматизацией процессов конструирования и технологической подготовки производства, характеризуются на начальных этапах разработкой отдельных пакетов прикладных программ (Applications Package, AP), а на заключительной - созданием систем автоматизированного проектирования. Система автоматизированного проектирования есть комплекс средств автоматизации проектирования, взаимосвязанных с необходимыми подразделениями проектной организации или коллективом специалистов, выполняющих автоматизированное проектирование. Различают автоматизированное и автоматическое проектирование. Автоматизированное проектирование - процесс проектирования, при котором все преобразования описания объекта или алгоритма его функционирования, а также представление описаний на различных языках осуществляется взаимодействием человека и ПК. Автоматическое проектирование - процесс проектирования, при котором все преобразования описаний объекта и алгоритма его функционирования осуществляется без участия человека.
Основой систем автоматизированного проектирования (САПР) является совокупность различных видов обеспечения автоматизированного проектирования, а также автоматического, необходимого для решения проектных задач.
Целями автоматизированного проектирования являются:
- повышение качества проектных работ;
- снижение материальных затрат при проектировании и производстве;
- сокращение сроков проектирования;
- ликвидация тенденций роста числа ИТР.
Требования, предъявляемые к САПР:
- требование системного единства;
- требование развития - САПР должна быть модернизируемой системой;
- требование комплексности - при проектировании должна соблюдаться последовательность перехода по стадиям проектирования;
- требование информационного единства - следует обеспечивать единство исполнительных терминов, символов, условных обозначений, способов представления информации;
- требование совместимости ручного и автоматизированного проектирования;
- требование минимального взаимодействия системы с внешней средой;
- требование способности накопления архива проектных решений.
1. Описание технического задания и выбор программного обеспечения
В данном курсовом проекте необходимо по исходным чертежам плана сборочной единицы воссоздать трёхмерную модель. Для этого используем векторно-графический редактор SolidWorks 2006.
Редактор SolidWorks 2006 позволяет создавать трехмерные модели отдельных деталей, сборочные единицы, состоящие из нескольких деталей, и чертежи по деталям.
SolidWorks 2006 при моделировании может функционировать в трёх режимах: деталь, сборка, чертёж.
При работе в режиме "деталь" сначала создаётся необходимое количество эскизов для основания, а потом добавляются другие элементы.
Редактор SolidWorks 2006 позволяет произвольно изменять детали напрямую из сборки. Связь между деталями и сборкой гарантирует их синхронное обновление при изменении каких-либо параметров. Следовательно, чертежи сборки можно создавать на любом этапе проектирования.
Для быстрого создания ряда однотипных объектов, могут быть использованы специальные команды "линейный массив" и "круговой массив". В круговом массиве пользователь указывает образец элемента, количество элементов в массиве и характерные размеры. Аналогично происходит создание линейного массива. Удобно то, что созданные таким образом подобные элементы по умолчанию не содержат взаимосвязей, т.е. изменение одного из них не приведёт к автоматическому изменению остальных.
Для преобразования эскизов (т.е двухмерных объектов) в модели (трёхмерные объекты) существует ряд команд, наиболее часто используемые из которых - "Бобышка" и "Вращение". Команда "Бобышка" вытягивает эскиз перпендикулярно плоскости эскиза, а команда "Вращение" создаёт трёхмерный объект путём вращения эскиза относительно указанной оси симметрии.
В режиме чертежа создаются проекции моделей в привычной для конструктора форме. Режим "чертёж" позволяет создать не менее 6 стандартных видов, сечения в любой плоскости, ступенчатые сечения, выноски; проставить размеры, шероховатости, допуски на перпендикулярность, волнистость; создать и заполнить основную надпись.
Стандартные проекции объекта создаются автоматически при переноси детали или сборки в чертёж. Отображение других проекций можно задавать, используя стандартный диалог. Для создания сечения необходимо штрихпунктирной линией указать секущую плоскость на одной из проекций, а далее, используя команду "сечение", создать его и при необходимости переместить.
Для создания выносок в определённом месте проекции рисуется окружность, границы которой соответствуют границам выноски. Окружность можно перемещать и изменять её размер. Содержание и границы выноски изменяются автоматически.
Для сборки отдельных деталей в сборочную единицу необходимо создать специальный файл сборки (расширение .sldasm). Детали (файлы с расширением .sldpart) переносятся в определённом порядке в сборку и собираются по определённым правилам. Для сборки рекомендуется использовать стандартные команды, располагающие одну деталь относительно другой: "Расстояние", "Соосность", "Параллельность", "Перпендикулярность", "Угол".
SolidWorks 2000 позволяет задать материал (или его плотность) для детали или сборки, а затем произвести некоторые статические вычисления (масса, объём, осевые моменты инерции). По сравнению с AutoCAD SolidWorks 2000 предоставляет: упрощённое создание 3D-моделей, создание чертежей по моделям, простое по сравнению с AutoCAD создание сборок, создание моделей сварных швов, экспорт файла в двоичные форматы, поддерживаемые большинством CAD/CAE пакетов (IGES, ACIS, Parasolid, STL).
2. Выбор технических средств проектирования
Исходя из рекомендуемых системных требований пакета SolidWorks 2006, выбираем следующую конфигурацию ПК:
Процессор – Intel® Celeron™ D 331 2667 MHz LGA775;
Материнская плата – ASUS P5GPL-X SE Socket 775 i915;
Оперативная память – 1024Mb PC-3200 DDR;
Жёсткий диск – Samsung 300Gb 8Mb buffer 7200 rpm IDE;
Привод DVD/CD – Nec ND-7170;
Монитор – Samsung 940N;
Принтер – Samsung ML2010P;
Согласно определению, ЭВМ (в дальнейшем ПК) - сложная система технических средств, способная принимать, хранить, передавать, обрабатывать и выдавать информацию с помощью арифметических и логических вычислений. Любой ПК включает в себя 2 группы устройств: центральные и периферийные. К периферийным устройствам относятся устройства, обеспечивающие связь между центральными устройствами и пользователем. К центральным устройствам относят процессор и оперативную память.
Основной частью любого ПК составляет системный блок, содержащий в себе: блок питания фактора AT или ATX, материнскую плату, процессор с устройством охлаждения, видеокарту , оперативную память, жёсткий диск, привод для чтения или записи CD-ROM, модем, сетевую карту, звуковую карту, RAID-чип и массив.
К периферийным устройствам относятся: внешние модемы, сканеры, принтеры, плоттеры, манипуляторы "мышь", клавиатуры, внешние ТВ-тюнеры, и т.д.
Одной из неотъемлемых составляющих при комплектации любого ПК является монитор. В данный момент на рынке представлены два типа мониторов: на электронно-лучевых трубках и на жидких кристаллах.
Принципы работы CRT-мониторов.

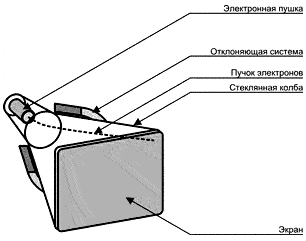

Элементом, формирующим изображение в CRT-мониторе, является ЭЛТ. По своей сути это стеклянная колба, внутри которой вакуум (рис. 2.1). Электронная пушка формирует пучок электронов (электронный луч), который направляется в сторону экрана, покрытого изнутри люминофором. При столкновении электронов с люминофором последний начинает излучать свет, — чем больше энергия пучка, тем ярче свечение. Отклоняющая система направляет пучок электронов так, что он сканирует весь экран, строка за строкой. Поскольку скорость сканирования очень большая, глаз в силу своей инерционности воспринимает изображение как стабильное.
Рис. 2.1 – Электронно-лучевая трубка.
Сразу же можно выявить все недостатки ЭЛТ. Пучок электронов, обладая значительной энергией, при столкновении с люминофором генерирует рентгеновское излучение. Для фокусировки и отклонения пучка требуются сильные электромагнитные поля. А поскольку в каждый момент времени пучок засвечивает только небольшую площадь люминофора, возникает мерцание изображения.
Описанная схема справедлива для монохромных ЭЛТ, если же вы хотите получить цветное изображение, придется усложнять существующую конструкцию. Во-первых, люминофор должен светиться несколькими цветами. Поскольку человеческий глаз реагирует на три основных цвета — красный (Red), зеленый (Green) и синий (Blue), а все остальные являются их комбинацией, эти три и были выбраны в качестве цветов свечения люминофора.
Таким образом, слой люминофора с внутренней стороны экрана состоит из мельчайших элементов трех цветов. Для упрощения схем управления цветная ЭЛТ имеет три электронных пушки соответственно основным цветам. Остается обеспечить попадание каждого из этих трех пучков электронов только на свои элементы люминофора и исключить попадание на соседние.
Самый простой способ — поместить перед люминофором маску с отверстиями. Таким образом, даже если пучок электронов слегка отклонится от намеченной траектории, он все равно не сможет засветить „чужой” элемент люминофора.
Типы масок.
Всего было разработано несколько типов масок. Увы, идеального решения не существует, и каждый тип имеет свои как сильные, так и слабые стороны. В зависимости от того, какие задачи будут решаться на компьютере, следует выбрать и монитор с соответствующей маской.

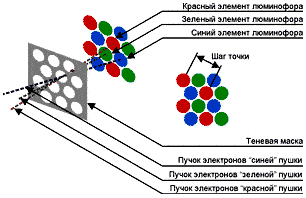

Начнем с самого распространенного варианта — теневой маски (Shadow Mask). В этом случае отверстия имеют круглую форму и располагаются напротив точечных элементов люминофора (рис. 2.2). Точки люминофора трех цветов, в свою очередь, формируются в триады. Расстояние по диагонали между триадами — шаг точки маски (Dot Pitch). Чем он меньше, тем выше качество изображения. У современных мониторов это значение лежит в пределах от 0,25 (самые лучшие модели) до 0,30 мм, в среднем — 0,28 мм.
К достоинствам ЭЛТ данного типа можно отнести высокую четкость изображения, к недостаткам — невысокие яркость и сочность цветов. Обычно мониторы с ЭЛТ данного типа используются для работы с текстом, компьютерного моделирования (CAD/CAM-приложения).
Рис. 2.2 – Теневая маска.
Подавляющее большинство теневых масок изготавливаются из инвара (Invar) — сплав железа и никеля. Так что, если производитель старательно это подчеркивает, это не более чем рекламный трюк.
Разработка альтернативной технологии, призванной повысить яркость и сочность цветов, привела к созданию апертурной решетки (Aperture Grid). Такая маска состоит из вертикальных струн (рис. 2.3). Люминофор, расположенный в просвете между струнами решетки, нанесен тонкими вертикальными полосками. Расстояние по горизонтали между полосками люминофора одного цвета называется шагом полосы (Strip Pitch) или, что одно и то же, шагом апертурной решетки (Aperture Grid Pitch).
Естественно, чем меньше его значение, тем выше качество изображения. У современных мониторов оно колеблется от 0,23 до 0,27 мм. Абсолютно плоские модели часто имеют переменный шаг, скажем, 0,23 мм в центре и 0,25 мм по краям. За счет того, что площадь струн по сравнению с площадью теневой маски заметно меньше, большее число электронов из пучка достигают люминофора, вызывая яркое, насыщенное свечение.
Но поскольку лучи разделяются только по вертикали, мониторы, использующие ЭЛТ с апертурной решеткой, несколько хуже справляются с отображением мелких деталей, например, текста малого размера. Основное их предназначение — дизайн, верстка, работа с графикой.
