Запускаем SolidWorks 2006, выбираем пункт меню «Файл»->«Новый», и в появившемся диалоговом окне выбираем «Деталь».
Сначала создадим скобу.
Выбираем в дереве конструирования Feature Manager плоскость «Спереди», используя панель инструментов «Вид», кнопку «Стандартные виды», выпадающую опцию «Перпендикулярно», поворачиваем плоскость.
Используя панель инструментов «Эскиз», кнопку «Эскиз», создаём эскиз на плоскости.
Используя кнопки «Линия», «Автоматическое нанесение размеров», «Скругление» панели инструментов «Эскиз», рисуем профиль кронштейна, как показано на рис. 3.1. Затем, используя инструмент «Вытянутая бобышка/основание» панели инструментов «Элементы», вытягиваем нарисованный эскиз на 255 мм, используя при этом опцию «Тонкостенный элемент», как показано на рис. 3.2.

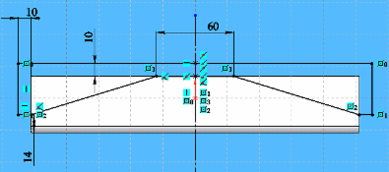

Рис. 3.1 – Эскиз профиля скобы.

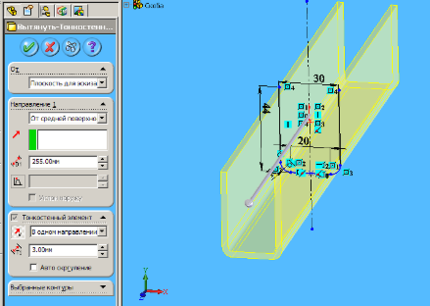

Рис. 3.2 – Вытягивание эскиза.
Получив после выполнения предыдущей операции исходный профиль скобы, переходим к созданию отверстий на ней.
Выбираем нижнюю грань скобы, используя панель инструментов «Вид», кнопку «Стандартные виды», выпадающую опцию «Перпендикулярно», поворачиваем поверхность.
Используя панель инструментов «Эскиз», кнопку «Эскиз», создаём эскиз на поверхности.
Для создания окружностей используем инструмент «Окружность» панели инструментов «Эскиз». Для создания оси симметрии используем инструмент «Осевая линия» панели инструментов «Эскиз». Простановку управляющих размеров выполняем при помощи инструмента «Автоматическое нанесение размеров» панели инструментов «Эскиз».
Внешний вид эскиза отверстий показан на рис. 3.3

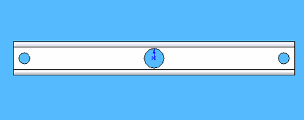

Рис. 3.3 Эскиз отверстий
Используя инструмент «Вытянутый вырез» панели инструментов «Элементы», вытягиваем эскиз до верхней грани нижней горизонтальной части скобы. Результат операции представлен на рис. 3.4.
Рис. 3.4 Вид скобы с нанесенными отверстиями.
Для окончательного приведения скобы в соответствие техническому заданию, на боковой грани скобы создаём эскиз. Используя инструменты «Осевая линия», «Линия» и «Автоматическое нанесение размеров» панели инструментов «Эскиз», создаём эскиз выреза, как показано на рис. 3.5
Рис. 3.5 Эскиз бокового выреза скобы
Используя инструмент «Вытянутый вырез» панели инструментов «Элементы» и опцию определения глубины вытягивания «Через все», вытягиваем эскиз.
Внешний вид скобы представлен на рис. 3.6
Рис. 3.6 Внешний вид скобы Сохраняем деталь под именем «Скоба.SLDPRT»
Переходим к созданию детали пробка.
Выбираем пункт меню «Файл»->«Новый», и в появившемся диалоговом окне выбираем «Деталь».
Выбираем в дереве конструирования Feature Manager плоскость «Спереди», используя панель инструментов «Вид», кнопку «Стандартные виды», выпадающую опцию «Перпендикулярно», поворачиваем плоскость.
Используя панель инструментов «Эскиз», кнопку «Эскиз», создаём эскиз на плоскости.
Используя инструмент «Окружность» панели инструментов «Эскиз», создаём окружность диаметром 10 мм (радиус, соответственно, равен 5 мм)
Затем, используя инструмент «Вытянутая бобышка/основание» панели инструментов «Элементы», вытягиваем нарисованный эскиз на 10 мм.
Внешний вид элемента пробки представлен на рис. 3.7.
Рис. 3.7 Вид элемента пробки.
Аналогично создаём другой элемент пробки диаметром 15 мм и вытянутый на глубину 10 мм.
Фаски 0,5x45° создаём при помощи инструмента «Фаска» панели инструментов «Элементы», указывая в качестве настроек фаски две кромки пробки. Внешний вид пробки представлен на рис. 3.8
Рис. 3.8 Внешний вид скобы
Сохраняем деталь под именем «Пробка.SLDPRT»
Переходим к созданию детали «Крышка»
Выбираем пункт меню «Файл»->«Новый», и в появившемся диалоговом окне выбираем «Деталь». Выбираем в дереве конструирования Feature Manager плоскость «Спереди», используя панель инструментов «Вид», кнопку «Стандартные виды», выпадающую опцию «Перпендикулярно», поворачиваем плоскость. Используя панель инструментов «Эскиз», кнопку «Эскиз», создаём эскиз на плоскости. При помощи инструментов «Прямоугольник» и «Окружность» создаем эскиз крышки как показано на рис. 3.9
Рис. 3.9 Эскиз крышки
Затем, используя инструмент «Вытянутая бобышка/основание» панели инструментов «Элементы», вытягиваем нарисованный эскиз на 3 мм.
Внешний вид крышки представлен на рис. 3.10
Рис 3.10 Внешний вид крышки.
Сохраняем деталь под именем «Крышка.SLDPRT»
Создаём общую сборку. Выбираем кнопку «Создать» панели инструментов «Стандартная». В диалоговом окне выбираем «Сборка».
Перетягиваем в окно сборки созданные детали (скобу, пробку и крышку).
На панели инструментов «Сборки» выбираем кнопку «Условия сопряжения». Для расположения деталей согласно технического задания, используем типы сопряжений «Совпадение», «Расстояние», «Концентричность». Результат построения представлен на рисунке 3.11.
Сохраняем файл под именем Планка.SLDASM.
После создания сборки создаём чертёж.
Для этого выбираем кнопку «Создать» панели инструментов «Стандартная». В диалоговом окне выбираем «Чертеж». В качестве формата чертёжного листа выбираем формат А2 с основной надписью.

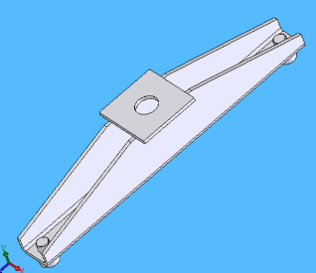

Рис. 3.11 – Планка в сборе.
Размещаем на листе чертежа при помощи кнопки «Вид модели» панели инструментов «Чертёж» стандартные виды планки. При помощи кнопки «Указатель центра» панели инструментов «Чертёж» наносим указатели отверстий на виды в чертеже. При помощи кнопки «Осевая линия» панели инструментов «Примечания» проставляем осевые линии на видах. Затем, используя кнопку «Автоматическое нанесение размеров» панели инструментов «Чертёж», проставляем необходимые размеры.
Для создания разреза по ломаной линии используем инструмент «Выровненный разрез» панели инструментов «Чертёж».
Для указания сварных швов используем команду контекстного меню «Примечание» -> «Обозначение сварки».
Для вставки блока заметок используем кнопку «Заметка» панели инструментов «Чертёж».
Чертёж сборки приведен в приложении Б.
Заключение
В результате выполнения данной курсовой работы был освоен редактор SolidWorks, выяснены его плюсы и минусы по сравнению с другими САПР, создана трёхмерная модель согласно технического задания, и по трёхмерной модели создан чертёж.
