Эффект Оже. Оже–спектроскопия.

Курсовая работа

Выполнила: студентка гр. Ф – 31 Хомовненко Е. О.

Астраханский Государственный Университет

Кафедра физики и электроники

Астрахань, 2003 г

Введение

Для исследования твердых тел используется множество различных методов, позволяющих получать исчерпывающую информацию о химическом составе, кристаллической структуре, распределении примесей и многих других свойствах, представляющих как чисто научный, так и практический интерес. В настоящее время особое значение придается методам анализа поверхности (под поверхностью подразумевается граница раздела фаз). Когда говорят о поверхности твердого тела, то чаще всего имеется в виду граница раздела между газообразной и твердой фазами. Столь пристальное внимание к поверхности связано с ее уникальными свойствами, которые, с одной стороны, в сильной степени влияют на характеристики самого твердого тела, а с другой - могут быть использованы для создания приборов и устройств нового поколения.

В подавляющем большинстве методов анализа поверхности используются различного рода явления, происходящие при воздействии на нее корпускулярных частиц и электромагнитных излучений. Если такого рода воздействия приводят, например, к испусканию электронов, а информацию о свойствах поверхности получают при анализе электронных спектров, то говорят о методах электронной спектроскопии. В отличие от других частиц электроны не изменяют состава остаточной атмосферы сверхвысоковакуумных камер, в которых проводятся исследования, легко регистрируются и поддаются счету. Последнее обстоятельство позволяет достаточно просто проводить количественный анализ поверхности, то есть получать, например, данные о концентрациях атомов различных элементов.

Среди всех электронно-спектроскопических методик особое место занимает оже-электронная спектроскопия (ОЭС), которая, пожалуй, является самой распространенной методикой.

Эффект Оже

Эффект, на котором основана ОЭС, был открыт в 1925 году французским физиком Пьером Оже (P. Auger) (отсюда и название метода). Суть его состоит в следующем.

Оже-процесс можно разделить на две стадии. Первая – ионизация атомф внешним излучением (рентгеновским, быстрыми электронами, ионами) с образованием вакансии на одной из внутренних оболочек. Такое состояние атома неустойчиво, и на второй стадии происходит заполнение вакансии электроном одной из вышележащих уровней энергии атома. Выделяющаяся при этом энергия может быть испущена в виде кванта характеристического рентгеновского излучения, но может быть передана третьему атомному электрону, который в результате вылетает из атома, т. е. наблюдается оже- эффект.

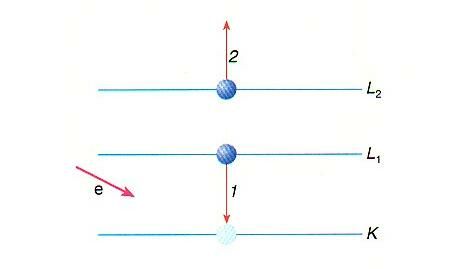

На рис. 1 показан фрагмент электронной структуры атома, в состав которого входят три электронных уровня, частично или полностью занятые электронами (на рис. 1 они обозначены как К, L₁ , L₂). Если атом обстреливается ускоренными электронами е, энергия которых выше потенциала ионизации уровня К, то существует вероятность ионизации этого уровня, в результате чего на нем образуется вакансия (обозначена светлым кружком). Такое состояние энергетически невыгодно для атома, поэтому через некоторое время вакансия заполняется за счет перехода электрона с вышележащего уровня L₁ (переход обозначен стрелкой 1). При этом выделяется энергия, равная разности энергий связи электрона на уровнях К и L₁ . В дальнейшем процесс может идти двумя путями: либо будет испущен рентгеновский фотон, либо эта энергия безызлучательным способом будет передана другому электрону, находящемуся, например, на уровне L₂ . Если этой энергии будет достаточно, то произойдет ионизация уровня L₂ , в результате чего будет испущен электрон (стрелка 2 на рис. 1). Реализация второй возможности и есть собственно оже-процесс, а эмитируемый электрон называют оже-электроном.

Оказывается, что, измерив энергию такого электрона, можно определить, какому элементу Периодической таблицы Менделеева соответствуют обстреливаемые электронным пучком атомы. Такая возможность объясняется тем, что энергия оже-электронов не зависит от энергии бомбардирующих электронов, а определяется только электронной структурой атомов, которая хорошо известна.

Рис. 1. Схематическое изображение оже-процесса в атоме.

Значения кинетической энергии вылетающих электронов не зависит от энергии частиц внешнего излучения. Значения характерны для атомов определенного химического элемента и равны разности энергий возбужденных состояний атома:

,

где - энергия ионизированного атома с вакансией на внутренней оболочке, - энергия атома после заполнения вакансии одним из электронов атома, - пороговая энергия вылета оже-электронов из однократно ионизированного атома. Значения для различных атомов и различных квантовых переходов в них лежат в пределах от 50 до 3000 эВ.

Вследствие конечности времени жизни возбужденного состояния атома, ионизированного на первой стадии, существует разброс значений кинетической энергии оже-электронов:

.

Если обозначить оже-процесс обычным образом через последовательность уровней, принимающих в нем участие, , то в первом приближении энергия оже-электронов определяется формулой

, (1)

где , и – энергии связи электронов на уровнях .

При более строгом подходе для энергии оже-электронов вводят поправку , связанную с тем, что после оже-процесса в атоме образуются две дырки. Существуют различные способы определения . Самым простым является способ, при котором наличие дырок учитывается привлечением данных для соседнего элемента с более высоким атомным номером. Тогда в общем случае для любого оже-процесса , происходящего в атоме с порядковым номером , можно записать

, (2)

где через , В и С по-прежнему обозначены уровни, участвующие в процессе.

В твердых телах наличие двух дырок приводит к перераспределению зарядов и возникающая при этом поляризация увеличивает энергию эмитируемых электронов по сравнению со свободными атомами. Этот сдвиг в некоторых случаях может достигать 10-20 эВ.

В оже-процессе с той или иной вероятностью могут принять участие электроны различных атомных оболочек, поэтому энергетический спектр вылетающих из атома оже-электронов (оже-спектр) содержит до нескольких десятков перекрывающихся между собой оже-линий.

Оже-эффект происходит не только в изолированных атомах, но и в молекулах (число оже-линий значительно возрастает), а также в твердых телах. В последнем случае наряду с переходами между внутренними уровнями энергии наблюдаются переходы с участием электронов валентной зоны, причем ширина зоны и плотность состояний в ней влияют на форму оже-линий. Изучение энергетической структуры и осуществление химического анализа вещества - предмет оже-спектроскопии.

Для обозначения оже-переходов применяют правило: если первичная вакансия находилась в электронном К-слое, ее заполнение произошло путем путем перехода электрона из L-слоя, а энергия была передана электрону M-слоя, то оже-электрон называется KLM-электроном (так же обозначают и соответствующий переход и оже-линию в спектре). Переходы с участием электронов валентной зоны обозначают буквой V (например, переход LVV).

Особый случай оже-эффекта представляет собой процесс, при котором вакансия заполняется электроном того же электронного слоя (т. е. электроном с тем же главным квантовым числом). Такие переходы (например, ) называются переходами Костера-Кронига.

В ядерной физике эффект, аналогичный оже-эффекту, когда энергия передается одному из атомных электронов, носит название внутренней конверсии. В отличие от оже-электронов (50 - 3000 эВ), кинетическая энергия конверсионных электронов составляет несколько МэВ.

Глубина выхода оже-электронов

Главным преимуществом ОЭС по сравнению с многими другими методами является очень малая глубина анализа, что делает эту методику пригодной для исследования поверхности. В свою очередь, глубина анализа определяется длиной свободного пробега электронов в твердом теле в смысле неупругих взаимодействий. Понятно, почему это так. Если зародившийся в твердом теле оже-электрон при движении к поверхности испытает хоть одно неупругое взаимодействие (например, совершит ионизацию атома), то он потеряет часть энергии и не будет зарегистрирован в интересующем нас месте энергетического спектра вторичных электронов, который формируется при бомбардировке твердого тела ускоренными электронами. То есть оже-электроны, рожденные на глубине большей, чем длина свободного пробега, не будут нести информацию о нахождении атомов данного сорта. Длина свободного пробега в сильной степени зависит от скорости движения, а следовательно, и от энергии электронов. Обычно исследуются оже-электроны с энергиями от нескольких десятков электронвольт до нескольких килоэлектронвольт. Во всех материалах длина свободного пробега (а следовательно, и глубина анализа) таких электронов не превышает 2-3 нм, то есть величины, сопоставимой с периодом кристаллической решетки твердого тела. При этом львиная доля информации поступает с глубины 0,5-1,0 нм, что и делает ОЭС уникальным методом исследования поверхности.

Оже-спектроскопия

Оже-спектроскопия – область электронной спектроскопии, в основе которого лежат измерения энергии и интенсивностей токов оже-электронов, а так же анализ формы линий спектров оже-электронов, эмитированных атомами, молекулами и твердыми телами в результате оже-эфеккта. Энергия оже-электронов определяется природой испускающих атомов с окружающими, что приводит к небольшим изменениям энергии оже-электронов. Поэтому по оже-спектрам можно определить элементарный состав приповерхностных слоев твердых тел, получать информацию о межатомных взаимодействиях, осуществлять химический анализ газа. Оже-спектроскопия газов используется так же для исследования механизма оже-эффекта, основных и возбужденных состояний дважды ионизированных атомов, различных эффектов, связанных с процессом начального возбуждения атома. Анализ элементного состава производится путем сопоставления оже-спектров с табличными данными. Расположение пика в энергетическом спектре оже-электронов несет информацию о химической природе атомов, его амплитуда – об их концентрации. Взаимодействия атома с его окружением проявляются в форме оже-пиков и их энергетических сдвигах.

Реализация метода

Регистрация оже-электронов

Если оже-эффект был открыт в 1925 году, то первые приборы, в которых он был использован для исследования поверхности, появились лишь в 60-х годах XX века. Для того чтобы объяснить такую большую задержку во времени, нам придется узнать, что представляет собой спектр вторичных электронов, образующихся при бомбардировке твердого тела ускоренными электронами. Оказывается, что в области энергий, в которой находятся оже-электроны, существует большое количество неупругорассеянных первичных электронов, которые образуют сплошной спектр, являющийся фоном, на котором приходится выделять оже-электроны. Ток неупругорассеянных электронов на несколько порядков превышает ток оже-электронов, поэтому возникает обычная труднорешаемая задача выделения полезного сигнала на уровне большого фона. Эта задача впервые была решена в 1962 году Л.А. Харрисом, после чего начался период бурного развития оже-электронной спектроскопии.

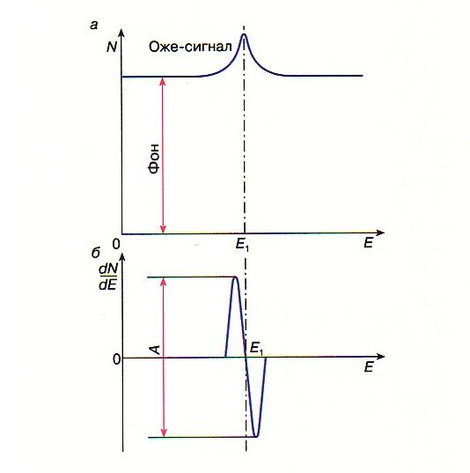

Рис. 2. Участок энергетического спектра вторичных электронов: а – до дифференцирования, N(Е), б – после дифференцирования,
