МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЧЕРЕПОВЕЦКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Инженерно-экономический институт

Кафедра строительных конструкций и архитектуры

Курсовая работа

ПО УЧЕБНОЙ ГЕОДЕЗИЧЕСКОЙ ПРАКТИКЕ

Выполнила: группа 5СП-11

Бригада № 5

Бригада: Чумичев М.

Калинин М.

Воробьев Ф.

Гарбузов М.

Проверил: Маконкова Н.С.

Череповец

2010

Журнал тахеометрической съёмки

Журнал угловых измерений

Журнал измерения вертикальных углов

Журнал технического нивелирования

НИВЕЛИРОВАНИЕ ПО КВАДРАТАМ

Нивелирование по квадратам производится на участке местности, имеющем высотный перепад. Нивелируемая площадка привязывается к существующему реперу, положение и высота которого задаются преподавателем. Сторона квадрата – 10 м горизонтального проложения.

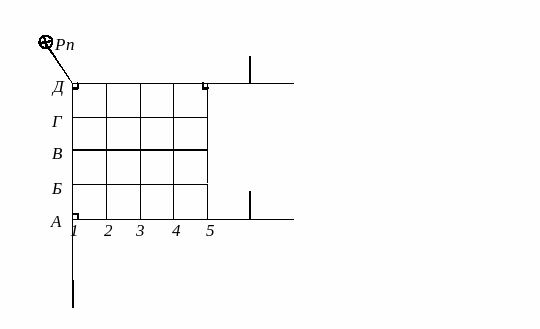

Разбивка площадки по квадратам производится с помощью теодолита и мерной ленты (рис. 11). Инструмент устанавливают над одной из угловых вершин (Д1), приводят в рабочее положение и задают вехой направление Д1 – Д5.

Измеряют вертикальный угол этого ската н=0є30’, вычисляют поправку за наклон линии к горизонту и откладывают расстояние Д ₁ = 10 + Д Д н₁ (Д Д н=2Dsin² н/2) в заданном створе, закрепляют колышками, забитыми вровень с землей, вершины Д 2, Д 3, Д 4 и Д 5.

Затем от направления Д1 – Д5 откладывают угол 90є и опять измеряют вертикальный угол ската Д1 – А1. Вычисляют поправку ДДн₂, закрепляя колышками вершины Г1, В1, Б1 и А1. Теодолит переносят в вершину А1, приводят в рабочее положение и от направления А1 – Д1 откладывают угол 90є, закрепляют вехой створ А1 – А5, измеряют его вертикальный угол и откладывают расстояния Д₃ = 10 + ДДн₃, закрепляя вершины А2, А3, А4 и А5.

Затем измеряют длину А5–Д5, она должна отличаться от проектного значения не более чем на расстояние, содержащееся в 0,5 мм плана (масштаб построения плана 1: 500).

Р_п

А

Б

В

Г

Д

Рис. 11

Это условие выполняется, и поэтому разницу распределяют на четыре части и, откладывая расстояния, закрепляют вершины Г5, В5, Б5. Аналогично разбиваются внутренние вершины.

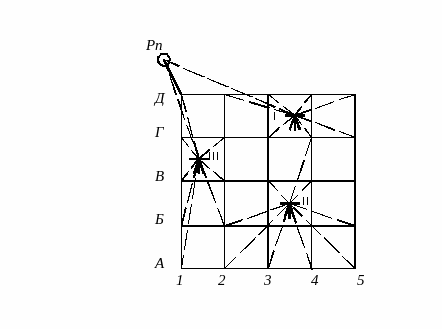

При разбивке квадратов одновременно измеряются расстояния до характерных точек ситуации (до границы луча, пашни, тропинки, дороги). Площадка нивелируется с одной или нескольких стоянок инструмента. При значительном перепаде высот, стоянок должно быть не меньше трех (рис. 12).

Р_п

Рис. 12

Стоянка 1: Стоянка 2: Стоянка 3:

Д4: 1135(ч); 1135(к) Г3: 1200(ч); 1199(к) Г2: 1517(ч); 1517(к)

Д3: 1316(ч); 1316(к) В3: 1364(ч); 1364(к) В2: 1595(ч); 1596(к)

Г3: 1494(ч); 1495(к) В4: 1435(ч); 1434(к) Г1: 1601(ч); 1601(к)

Г4: 1544(ч); 1545(к) Б3: 1524(ч); 1523(к) В1: 1543(ч); 1543(к)

Д5: 1122(ч); 1123(к) Б4: 1541(ч); 1541(к) Б1: 1656(ч); 1656(к)

Г5: 1550(ч); 1550(к) А5: 1847(ч); 1848(к) А1: 2075(ч); 2075(к)

Д2: 1270(ч); 1269(к) А2: 1704(ч); 1704(к) Б2: 1793(ч); 1793(к)

На Рп: 1135(ч); 1135(к) А3: 1813(ч); 1812(к)

А4: 1848(ч); 1847(к) из Рп:

Б5: 1466(ч); 1467(к) в ст 1: 1893(ч); 1892(к)

Б2: 1534(ч); 1534(к) в ст 2: 1783(ч); 1782(к)

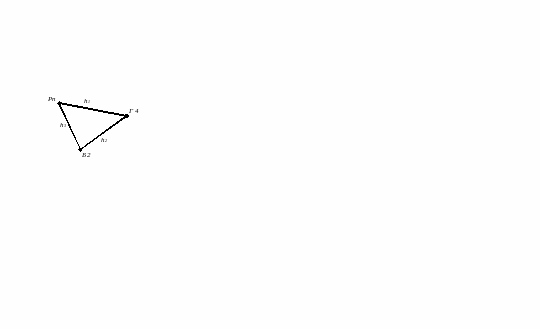

Между соседними стоянками должна быть связующая точка – точка, нивелируемая дважды с двух стоянок. В каждой вершине снимают черный и красный отсчеты и записывают на схеме квадратов у соответствующей точки. Затем определяют высоты связующих точек. Для этого рассматривается замкнутый нивелирный ход (рис. 13).

h₁

Б2(1534)

h₂

h₃

Р_п (1135)

Г4(1544.5)

Рис. 13

На каждой стороне хода определяется среднее между красным и черным превышение и вычисляется высотная невязка f_h,, мм:

h^ч₁=1135-1544=-409 h₁=-0.4095 (+2.5)

h^к₁=1135-1545=-410 h₁^испр=-0,408

h^ч₂=1200-1534=-334 h₂=-0.3345 (+1.5)

h^к₂=1199-1534=-335 h₂^испр=-0,333

h^ч₃=1793-1056=737 h₃=0.7370 (+4)

h^к₃=1793-1056=737 h₃^испр=0,741

f_h = ∑^ср,

которая сравнивается с допустимой высотной невязкой f_hдоп., мм,

f_hдоп = ± 10 ,

где n – число сторон хода.

f_h=∑h_ср=-0,4095-0,3345+0,737=-0,007=7

f_hдоп=±10 =±10*1,7=17(мм)

f_h = ∑^ср,

которая сравнивается с допустимой высотной невязкой f_hдоп., мм,

f_hдоп = ± 10 ,

где n – число сторон хода.

Если выполняется условие f_h f_hдоп., то невязку f_h распределяют на все средние превышения с обратным знаком в виде поправки д, с учетом которой находят уравненные превышения. Величину поправки назначают пропорционально абсолютному значению превышения:

h₁^испр = h₁^ср + д₁=-0,408;

h₂^испр = h₁^ср + д₂=-0,333;

h₃^испр = h₁^ср + д₃=0,741

.

Через полученные исправленные превышения определяют абсолютные высоты всех вершин хода:

Н_ги = Н_рп + h₁^испр =160,31-0,408=159,902,

Н_Б2 = Н_Г4 + h₂^испр =159,902-0,333=159,569,

Н_Рп = Н_Б2 + h₃^испр159,569+0,741=160,31 .

Зная высоты трех точек, можно определить горизонты инструментов на всех стоянках. Горизонты считают по черной и красной сторонам реек:

Н ^ч_{ГИ I} = Н_рп + а^ч=160,31+1,135=161,445, где а^ч=1135,

Н ^к_{ГИ I} = Н_рп + а^к=160,31+1,135=161,445, где а^ч=1135,

где а^ч, а^к - отсчеты по рейке, установленной в точке, являющейся репером, снятые с первой стоянки инструмента.

Аналогично определяют горизонт инструмента на второй и третьей стоянке. Высоты всех остальных точек находят через горизонт инструмента.

Так,

= – d ^ч=161,445-1,316=160,129 ;

= – d ^к=161,445-1,316=160,129,

Н ^ч_{ГИ II}=161.102

Н ^к_{ГИ II}=161.101

Н ^ч_{ГИ III}=160.958

Н ^к_{ГИ III}=160.958

1стоянка: 2 стоянка: 3 стоянка:

H_д4=160,310 H_г4=159,902 H_г2=159,441

H_д3=160,129 H_в3=159,738 H_в2=159,363

H_г3=159,951 H_в4=159,667 H_г1=159,357

H_г4=159,901 H_б3159,578 H_в1=159,415

H_д5=160,323 H_б4=159,561 H_б1=159,302

H_г5=159,895 H_а5=159,255 H_а1=158,883

H_д2=160,175 H_б2=159,568 H_б2=159,902

H_а3=159,290

H_а4159,254

Hб5=159,636

где d ^r, d ^к – отсчеты по рейке, установленной в точке Д3.

За окончательное значение высоты принимается среднее значение в том случае, если разница между полученными значениями не превышает ± 5 мм.

Вершины, входящие Вершины, входящие Вершины, входящие

в 4 квадрата: в 2 квадрата: в 1 квадрат:

H_г2 H_д2 H_д1

H_г3 H_д3 H_а1

H_г4 H_д4 H_д5

H_в2 H_г5 H_а5

H_в3 H_в5

H_в4 H_б5

H_б2 H_а2

H_б3 H_а3

H_б4 H_а4
