Пример:

h_раб0 = 49 706-49 506 = 0,2;

h_раб1 = 50 351-49 051 = 1,3;

h_раб2=50 391-48 643 = 1,74;

В такой последовательности высчитываются все рабочие отметки земли.

4.3 Расчёт расстояния до точек нулевых работ

Точки пересечения проектной линии с линией земли называются точками нулевых работ, т.к. в этих точках заканчивается выемка и начинается насыпь, и наоборот. Чтобы обозначить точки нулевых работ на трассе, необходимо знать расстояние от ближайших точек профиля до точки нулевых работ (рис. 6), на котором представлена точка нулевых работ 0, расположенная между точками ПК2+46 и ПКЗ профиля; h₁ и h₂ – абсолютные значения рабочих отметок; d – горизонтальное расстояние между точками.

Рис.6 расстояние до точек нулевых работ.

На основании подобия треугольников с вершиной 0 имеем

, откуда ; .

От точки нулевых работ к линии условного горизонта восстанавливают перпендикуляры, около которых справа и слева выписывают расстояния Х и (К – Х).Расстояние до нулевых точек вычисляют с точностью до десятых долей метра и выписывают в нижней части перпендикуляров. Контролем вычисления служит равенство суммы вычисленных расстояний фактическому расстоянию между точками.

Отметку нулевой точки вычисляют по формулам:

H⁰=H^пр_пред+h₁⁰; (4.6)

H⁰=H^пр_посл-h₂⁰; (4.7)

h⁰₁= i · x; (4.8)

h⁰₂= i · (d-x); (4.9)

где H^пр_пред – проектная отметка предыдущей точки;

H^пр_посл – проектная отметка последующей точки;

h⁰₁= превышение между нулевой точкой и предыдущей точки;

h⁰₂= превышение между нулевой точкой и последующей точкой;

i – проектный уклон;

4.4 Проектирование вертикальных кривых

На переломах проектной линии профиля в случае, если алгебраическая разность проектных уклонов более 15^о/_оо, в соответствии с ИПЛЗП-82, производят проектирование вертикальных кривых, обеспечивающих плавность движения транспорта и видимость дороги. Вертикальные кривые могут быть выпуклыми и вогнутыми (рисунок 7).

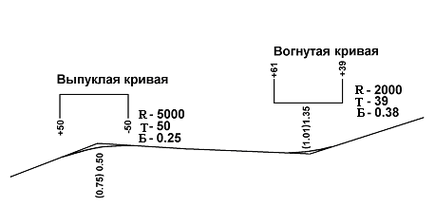

Рисунок 7 – Вертикальные кривые

Радиусы вертикальных кривых на магистралях всех категорий рекомендуется принимать не менее:

выпуклых – 5000 м;

вогнутых – 2000 м.

Допускаемые наименьшие радиусы выпуклых и вогнутых вертикальных кривых на трудных участках магистралей V категории в пересечённой местности принимаются равными 600 м.

Для построения вертикальной кривой достаточно знать только два её элемента: тангенс и биссектрису, которые определяют по алгебраической разности уклонов и выбранному радиусу. Для этого используют следующие таблицы:

А.Ф.Матвеев. Универсальные геодезические таблицы. – М.: Недра, 1979. – 142 с.;

Н.А.Митин. Таблицы для разбивки кривых на автомобильных дорогах. – М.: Недра, 1978. – 468 с..

Значения тангенсов округляют до целых метров.

Вертикальные кривые условно показывают над проектной линией в горизонтальном масштабе профиля над рабочими отметками, условно принятыми обозначением (рисунок 11). Около каждой вертикальной кривой выписывают три основных элемента кривой: R, Т, Б и расстояние от прежних на величину биссектрисы.

Так как при замене ломаных проектных линий вертикальными кривыми изменяются рабочие отметки, то вычисление рабочей отметки заключаются в скобки, а рядом с ними выписываются их новые значения, отличающиеся от принятых на величину биссектриса.

Пример: для вертикальной кривой, проектируемой на профиле, произведён следующий расчёт: i = 0.4 ⁰/₀₀ – (-16 ⁰/₀₀) – 20 ⁰/₀₀, радиус кривой R =5000.

Тогда из таблицы Н.А.Митина Т = 50 м, В = 0,25 м. Для построения этой кривой от точки перелома линии на профиле – ПК4 отложить в обе стороны значения Т в горизонтальном масштабе профиля и условно обозначить выпуклость кривой. У концов кривой подписывают расстояние от НК и КК до предыдущих пикетов (- 50 и + 50). Рабочая отметка изменится на величину биссектрисы, равную 0.25 м, и вместо 0.75 будет 0.50.

4.5 Разбивка главных точек кривой

Главные точки кривой: начало кривой (НК), конец кривой (КК) и середина кривой (СК) определяются элементами круговой кривой. Элементы круговой кривой – тангенс (Т), кривую (К), биссектрису (Б) и домер (Д) – вычисляют по специальным таблицам. Исходными данными для вычисления элементов круговой кривой является угол поворота трассы и радиус круговой кривой (R) (рисунок 8).

Рисунок 8 – План участка дороги:

а) развёрнутый, б) условный

Расстояние от вершин угла поворота до начала или конца кривой называется дорожным тангенсом, его величину определяют по формуле

. (4.10)

Расстояние от начала до конца кривой по дуге называется длиной этой кривой, которую определяют по формуле

. (4.11)

Расстояние от вершин угла поворота до середины кривой к центру поворота называется биссектрисой, определяют по формуле Б = (Sec/2-1).

Разница в длине хода по тангенсам и по кривой называется домером

Д = 2Т – К. (4.15)

Угол поворота вычисляют по измеренному горизонтальному углу теодолитного хода. Величину радиуса бригада принимает самостоятельно. При выборе величины радиуса надо помнить, что между концом данной кривой и началом следующей должна быть прямая вставка длиной не менее 20 метров.

Пример. Измеренный угол теодолитного хода  = 149⁰30’. Угол поворота трассы будет _пр = 180⁰ -  = 180⁰00’ – 149⁰ = 30⁰30’. Радиус круговой кривой принимаем равным 300 м R = 300 м. По таблицам для разбивки кривых находим значения элементов кривой: Т = 71,79 м; К = 159,70 м; Б = 10,95 м; Д = 3,88 м.

В пикетажный журнал слева от угла поворота записывают величину угла и элементы кривой, а справа – вычисление пикетажного наименования главных точек кривой (рисунок 8).

На местности точки начала и конца кривой определяют рулеткой, откладывая от вершины угла поворота в створе предыдущего и последующего направления линии трассы значение тангенса. Эти точки закрепляют колышками со сторожками, на которых подписывают их пикетажное наименование. Середину кривой определяют при помощи теодолита, установленного в вершине угла поворота. На лимбе горизонтального круга откладывают отсчёт, равный ½ измеренного угла. Вращением лимба визируют на ПК0. Вращением алидады при закреплённом лимбе совмещают нуль лимба с нулём верньера. В створе нового направления, отложив рулеткой значение биссектрисы, находят точку середины кривой. Эту точку, как и предыдущие, закрепляют колышком со сторожком и подписывают её пикетажное наименование. Закрепив на местности главные точки кривой, приступают к разбивке пикетажа по новому направлению. Но так как на углах поворота измерение линий ведется по тангенсам, а действительная длина трассы считается по кривой, то при разбивке пикетажа необходимо учитывать домер. Для этого от вершины угла поворота в створе нового направления откладывают величину домера. В этой точке закрепляют шпильку. Разбивку пикетажа до следующего угла поворота производят от этой шпильки.

Пикеты, находящиеся на тангенсах, выносятся на кривую способом прямоугольных координат. Для этого нужно знать радиус закругления R и Х – расстояние от выносимой точки (пикета или плюсовой точки) до начала кривой. Разбивку кривой ведут от начала и конца кривой к середине. Координаты X и Y берут по радиусу из таблицы кривых Н.Ф. Федорова, где место абсциссы X даётся как разность K-X. В этом случае по тангенсу откладывают длину кривой (K 2K 3K и т.д.) отмеряют назад соответствующие значения K-X. В найденных точках (концах абсцисс) восстанавливают перпендикуляры и откладывают по ним ординаты (Y1, Y2,… Yn), получая точки кривых.

Таким же способом выносят пикеты с линии тангенса на кривую. Длина K определяется как разность пикетажных значений выносимого пикета и начала или (конца) кривой. По таблицам для заданного радиуса по длине кривой определяют K-X и Y, по которым и выносят пикет на кривую, закрепляют «сторожком» с надписью, соответствующей выносимому пикету или плюсу (рисунок 9).

Рисунок 9 – Способ прямоугольных координат

4.6 Составление ведомости прямых и кривых. План трассы

Результаты измерений и вычислений, полученных при проложении на местности трассы, сводятся в ведомость прямых и кривых, которая служит для контроля вычислений, связанных с проектированием трассы (рисунок 10).

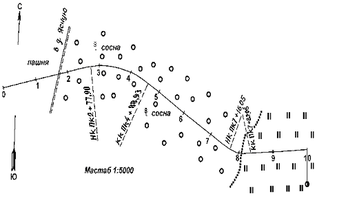

Рисунок 10 – План трассы по румбам и длинам

Из журнала нивелирования выписывают величины углов поворота трассы и их пикетажное положение (колонки 2, 3, 4), а также радиусы закруглений (колонка 5).

Элементы кривой (колонки 6, 7, 8, 9) заполняют, пользуясь таблицами для разбивки кривых, входами в которые являются величина угла поворота и радиус закругления (R).

Положение начала и конца кривой записывают в колонки 10, 11.

Длина прямой вставки равна расстоянию между началом второй кривой и концом первой (колонка12).

Расстояние между вершинами углов S (колонка 13) вычисляют как разность пикетажного положения последующей и предыдущей вершин углов поворота плюс домер предыдущей кривой (колонка 9).Азимуты и румбы, колонка 14, 15.

План трассы составляют по данным пикетажной книжки и ведомости прямых и кривых. Трассу наносят по румбам и длинам сторон в масштабе 1:10000 или 1:5000 – для равнинной и холмистой местности и 1:2000 – для горной местности.

В

Номер угла поворота	Вершина углов поворота		Вершина углов поворота					Кривая								Длины прямой вставки		Прямая
																		Расстояние между углами		Азимут А		Румб r
			L пр.		L лев.		Элементы кривой
							Радиус R	Тангенс Т	Кривая К	Биссектриса	До мер Д	Начало кривой	Конец кривой
1		2		3		4		5	6	7	8	9	10	11	12		13		14		15
ПК 0
															425,95		500		110º		ЮВ 70º
1		ПК5		33о				250	74,05	143,92	10,74	4,18	ПК4+25,95	ПК5+69,87
															226,68		400		143º		ЮВ 37º
2		ПК9				29о		400	103,45	202,36	13,16	4,54	ПК7+96,55	ПК9+98,91
ПК20															1201,09		1300		114º		СВ 114º

едомость углов поворотов, прямых и кривых:
