М 1: 10000

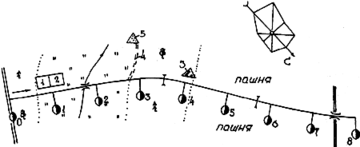

Рис.1. Стройгенплан: 1 - строительная площадка; 2 - стоянка строительных машин; 3 - промежуточный склад щебня; 4 - временная дорога; 5 - карьер грунта;
- направление строительного потока
М 1:400000
Рис.2. Схема района строительства дороги
строящаяся дорога
ДРСУ
АБЗ
карьер песка
карьер грунта
100 - расстояние транспортирования материалов, км
Стройгенплан дороги включает направление стройпотока, выделение пусковых комплексов, размещение производственных баз, карьеров, резервов и т.д. На плане обозначается расположение постоянных и временных транспортных путей, объектов энерго- и теплогазоснабжения, сетей связи, складов, стройплощадок, стоянок техники и машин, необходимых на период строительства.
На схеме района строительства показывается обеспечение строительства основными дорожно-строительными материалами, изделиями, конструкциями, приводятся способы транспортирования и дальности перевозки материалов, а также характер погрузочно-разгрузочных работ, наличие и состояние подъездных путей, железнодорожных веток и разгрузочных площадок.
Литературно-патентный обзор
Непременным условием высокого качества научных исследований и принимаемых проектных решений является их предварительная проработка по литературным и патентным источникам. Цель написания литературно-патентного обзора - поиск принципиально новых прогрессивных конструкций, материалов, способов организации и производства работ и т.п.
Поиск проводится по литературе за последние 5-10 лет, его необходимо начинать с монографий, посвященных исследуемой проблеме. Затем просматривают справочную литературу, журнал "Автомобильные дороги", учетно-регистрационные издания НТИ: реферативный журнал "Автомобильные дороги", экспресс-информацию, обзорную информацию, информационные и реферативные сборники Информавтодора.
Патентный поиск необходимо вести по журналу "Бюллетень изобретений стран мира". Дорожный раздел и группа классификаций изобретений (ЕО1С, Д, Е, F, Н; Е02Д, G01N) определяются по алфавитно-предметному указателю.
Затем приступают к чтению и конспектированию материала. Составляется план обзора. Во введении указывают актуальность, важность темы, ее научную новизну. В аналитической части обзора материал критически оценивается в таком порядке:
- фиксируется достигнутый уровень знаний в заданной области;
- выясняются оригинальные идеи, методы в этом направлении;
- выявляются недостатки предыдущих исследований;
- намечаются возможные пути дальнейших исследований.
Можно излагать материал в хронологическом или географическом порядке. Все источники, на которые автор ссылается в обзоре, должны быть включены в список использованной литературы в порядке ссылки на нее или ценности источника, или в алфавитном порядке.
Связь списка литературы с текстом обзора осуществляется с помощью ссылок, т.е. порядковых номеров в списке литературы, проставляемых в квадратных скобках в тексте обзора.
В заключение обзора формируют рекомендации и отвечают на вопросы: что в этой области твердо известно, чем это объясняется, на какие вопросы ответ противоречив?
Пример написания обзора приведен в методических указаниях [#M12293 0 855000792 25198 1216776799 2629853156 2947434724 2777115223 6 685171511 442#S].
2 ОПРЕДЕЛЕНИЕ ПРОДОЛЖИТЕЛЬНОСТИ СТРОИТЕЛЬНОГО СЕЗОНА
Из-за изменчивости природных условий продолжительность строительного сезона существенно колеблется в разные годы, поэтому использовать средние значения продолжительности строительного сезона, рекомендуемые в [#M12293 0 855000792 24882 4032942006 1119032955 310777731 4294967262 78 14 429289992030#S], можно лишь как сугубо ориентировочные.
Первым этапом определения продолжительности строительного сезона является изучение климатических факторов для района строительства. Из СНиП 2.01.01-82* делают выписку необходимых климатических характеристик района строительства дороги: температуры наружного воздуха, глубины промерзания грунтов, дат образования и разрушения, высоты снежного покрова. По полученным данным строят дорожно-климатический график (рис.3).

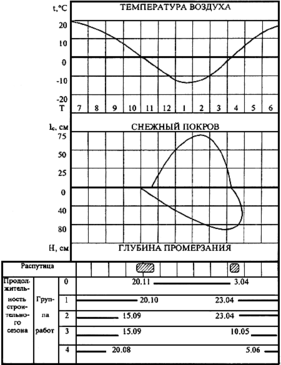

Рис.3. Дорожно-климатический график
Продолжительность строительного сезона в зависимости от группы работ определяют по допускаемой температуре воздуха (табл.3).
Таблица 3
Классификация дорожных работ
| Группа работ | Наименование работ | Допускаемая температура воздуха, °С |
| 0 | Подготовительные, сосредоточенные земляные работы, строительство мостов, труб, временных сооружений | Ниже 0 |
| 1 | Линейные земляные работы, устройство слоев дорожной одежды из песка, щебня, гравия, сборного железобетона | Выше 0 |
| 2 | Устройство слоев из черного щебня, асфальтобетона, цементобетона и смесей, изготовленных в установках | Выше +5 (весной),+10 (осенью) |
| 3 | Устройство слоев дорожной одежды из материалов, укрепленных вяжущими смешением на дороге | Выше +10 |
| 4 | Устройство поверхностной обработки | Выше +15 |
С помощью дорожно-климатического графика устанавливают сроки производства работ по метеорологическим условиям и уточняют их по технологическим и директивным требованиям. Нормы продолжительности строительства содержатся в #M12291 1200000622СНиП 1.04.03-85#S, РСН 63-87 (табл.4).
Таблица 4
Нормы продолжительности строительства местных дорог (РСН 63-87), мес.
| Категория дороги | Протяженность, км | Продолжительность |
| 4 | 1 | 6 (1) |
| 2 | 8 (2) | |
| 3 | 10 (2) | |
| 4 | 12 (2) | |
| 5 | 14 (2) | |
| 7 | 18 (2) | |
| 10 | 24 (3) | |
| 5 | 1 | 6 (1) |
| 2 | 7 (2) | |
| 3 | 10 (2) | |
| 4 | 11 (2) | |
| 5 | 12 (2) | |
| 7 | 16 (2) | |
| 10 | 22 (3) |
Примечание. В скобках указана продолжительность подготовительного периода.
Пример 1. Рассматривается 2-я категория дороги. Директивный срок строительства установлен 8 месяцев (с 1 января по 31 августа).
Количество календарных дней на период строительства определяется следующим образом. Из общей продолжительности строительного сезона необходимо вычесть продолжительность осенней и весенней распутицы, так как производство работ в этот период затруднено.
Осенняя распутица начинается в период обложных дождей при температуре воздуха ниже 3°С, а прекращается с установлением отрицательных температур воздуха, когда верхний слой грунта промерзнет до глубины 20 см.
Весной распутица наступает вслед за сходом снежного покрова при переходе температуры через 0°С, когда оттаивает верхний слой грунта 5 см. Прекращение распутицы совпадает с моментом просыхания грунта на 20 см и оттаивания его на 50 см. Начало и конец весенней распутицы можно определить по формулам:
,
,
где
,
- начало и конец весенней распутицы;
- дата перехода температуры воздуха через 0°С,
1.04 (см.#M12293 0 855000792 0 0 0 0 0 0 0 185729802рис.3#S);
- скорость оттаивания грунта,
1,2-5 см/сут (большие значения для южных районов и глинистых грунтов).
Сроки производства работ по метеорологическим условиям назначаем для зимних сосредоточенных земляных работ (0-я группа) с 20 ноября по 23 апреля, для летних линейных земляных работ (1-я группа) - с 23 апреля по 20 октября. Устройство подстилающего слоя песчано-гравийной смеси (1-я группа) - с 23 апреля по 20 октября; цементогрунтового основания (3-я группа) - с 10 мая по 15 сентября; асфальтобетонного покрытия (2-я группа) - с 23 апреля по 15 сентября.
Полученные таким образом начало и конец работ по метеорологическим условиям корректируются с учетом технологических и директивных требований всех специализированных потоков.
Технологические требования: земляное полотно следует возводить с опережением работ по устройству дорожной одежды на 25-50%; между специализированными отрядами по дорожной одежде должны предусматриваться организационные (2-3 дня) или технологические (7 дней) перерывы и время на развертывание потока (2-3 дня). Технологический перерыв необходим после устройства слоев из материалов, обработанных неорганическим вяжущим.
Затем определяем количество рабочих смен
в каждом специализированном потоке. Из количества календарных дней
вычитаем выходные и праздничные дни
, простои по климатическим условиям из-за метелей и ливней , время на ремонт дорожных машин
:
смен.
Данные по выходным дням выписываются из календаря на год строительства. В зимний период одна суббота в месяце должна быть рабочей, а в летний сезон обычно все субботние дни бывают рабочими. Значения и определяют по формулам:
;
,
где
- количество дождливых дней в зависимости от дорожно-климатической зоны (ДКЗ), % (табл.5);
- число дней ремонта дорожных машин (табл.6).
