Среди захватов наиболее широко распространены зацепы разной конструкции. С их помощью застропку и удержание груза производят за его конструктивные элементы, специально предусмотренные для перегрузочных операций или предназначенные для других целей, но пригодные для застропки и подъема.

В первом случае места застропки имеют соответствующую маркировку отправителя либо указаны в сопроводительных документах на груз.

Во втором — выбор мест застропки представляет один из наиболее ответственных элементов проектирования технологии и должен отвечать ряду требований: прочность и надежность как самих конструктивных элементов, выбираемых в качестве мест застропки, так и их крепления к остальной части груза; удобное положение на грузе с точки зрения доступности для выполнения операций по застропке и отстропке; удобная конфигурация для создания захватных приспособлений рациональной конструкции; обеспечение условий (по возможности) для автоматической либо автоматизированной застропки и отстропки.

Удобство в обращении и эффективность применения зацепов, кроме уже рассмотренных факторов, зависит также от того, фиксируются они на местах застропки или после установки на место, и до натяжения краном стропов их необходимо удерживать руками. На рис. 12 показано грузозахватное приспособление, все зацепы которого фиксируются на местах застропки в результате своей конфигурации либо с помощью специальных фиксаторов. Это дает возможность одному рабочему самостоятельно произвести застропку. Для ускорения эту операцию выполняют вдвоем. У показанного на рис. 13 приспособления зацепы не имеют фиксации. Как следствие, для застропки необходимо участие четырех рабочих. Дополнительный достаточно важный эффект от фиксации избавляет от необходимости в каждом из многочисленных случаев неточного опускания крановщиком груза на место укладки производить перестропку заново для перестановки.

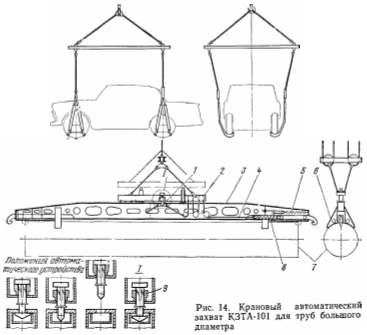

На рис 14 показано автоматически действующее более сложное по конструкции грузозахватное приспособление зацепного типа Захват КЗТА-101 закрывается и труба удерживается за счет сближения тележек с крюками приводными канатами 4 под действием веса балки 3 и груза при натяжении краном стропов подвески Захват раскрывается пружинами 5, под действием которых тележки с крюками раздвигаются при опускании груза на опору, а траверсы 2

Рис. 13. Застропка автомобиля захватами без фиксации

продолжают движение вниз до упора. В раскрытом положении захват фиксируется автоматически устройством 1 крюк, которого за счет наличия на его штоке винтовых пазов взаимодействующих с упорами 9, совершает при каждом движении поворота 90% и через такт соединяет траверсу с балкой захвата в нижнем положении. Пружинные компенсаторы 8 обеспечивают удержание трубы захватом, не давая ему раскрыться при динамических рывках и опускании на борт полувагона (ошибочном) либо на штабель в неправильном положении (в пределах некоторого ограниченного сближения балки и траверсы). Ловители 6 служат для облегчения нацеливания захвата на трубу

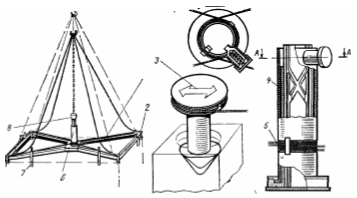

Рис. 15. Крановый автоматический захват ЗКИ-1С для крупнотоннажных контейнеров

Автоматический захват ЗКИ-1С для контейнеров 20 показан на рис. 15. Штыковые замки, укрепленные по углам рамы 1, закрываются и открываются через такт при подъеме краном крюка и движении штока 8 центрального автомата 6 вверх. При этом за счет винтовых канавок и упоров стакан 4 поворачивается, это вращение через тросовую передачу 5 передается штыковым замкам. При опускании крюка крана шток под действием противовеса опускается вниз. Ловители 7 служат для облегчения нацеливания захвата на контейнер, а стрелка 3 указывает крановщику положение штыков 2.

Зацепы подбирают по назначению, грузоподъемности и размерным параметрам.

Поддерживающие ГЗП используют принцип подхвата груза снизу. Важным вопросом при подборе и проектировании таких приспособлений является устойчивое положение груза в захвате. С этой целью применяют охват груза стропами подвески, обвязку и другие способы крепления. Поддерживающие ГЗП подбирают по назначению, грузоподъемности и размерным параметрам - Зажимы в отличие от приспособлений остальных типов не требуют наличия на грузе удобных мест застропки либо свободного пространства под грузом для заведения стропов или поддерживающих устройств.

Рис 16 Варианты обжатия груза грузозахватными органами

В этом состоит их основное технологическое достоинство. Кроме того, они, как правило, намного легче и меньше по размерам, чем подхваты. Однако относительная сложность применения зажимов - обеспечить надежный захват и удержание груза. Для того чтобы выполнить это условие для зажимов, у которых надежность захвата и удержания груза является важнейшей расчетной величиной, необходимо выдержать соотношение (рис. 16):

Где: RN—горизонтальная сила, передаваемая захватным органом на груз, определенная без учета трения в шарнирах, Н;

G—вес груза, Н;

n—коэффициент запаса,

ή—коэффициент полезного действия зажима;

μ.—коэффициент трения захватного органа по боковой поверхности груза.

При захвате груза, у которого боковые поверхности не вертикальные, выражение (27) имеет вид

(28)

Где: — угол наклона боковой поверхности груза к вертикали;

—угол трения захватного органа по грузу

Коэффициент μ принимают по справочным данным Для захватов, удерживающая сила которых определяется специфическими неисследованными особенностями захватного органа (внедрение клыков в груз, применение новых облицовочных материалов и т. д.), коэффициент , определяют экспериментально.

Коэффициент полезного действия при установке в шарнирах захвата подшипников качения принимают 1,0, в остальных случаях при приближенном расчете — 0,9. В уточненных расчетах вычисляют по формулам, соответствующим кинематической схеме захвата.

Коэффициент запаса =1,5 для исследованных захватных органов с коэффициентом μ, принятым по справочным данным. Для новых захватных органов п следует принимать не менее 1,9.

Рис 17. Схемы крановых зажимных грузозахватных приспособлений

У самозатягивающихся захватов, в которых сила обжатия пропорциональна весу поднимаемого груза, RN определяется конструкцией зажима.

Примечание: Коэффициенты μ,,n принимают в соответствии с руководящим документом Р31.4001—75 «Устройства грузозахватные крановые. Типовые расчеты».

Для наиболее часто встречающихся в портах типов зажимов (рис. 17) выражения для определения R_N следующие:

• для рычажно-полиспастного зажима (рис. 17, а)

Где: i—кратность горизонтального полиспаста

• для рычажных симметричных захватов (рис. 17, б),

• для рычажного несимметричного захвата (рис. 17, в)

• для рычажного захвата, сжимающего груз изнутри (рис. 17, г)

• для бесполиспастного захвата с гибким соединением рычагов (рис. 17. д.)

• для захвата с шарнирным соединением рычагов без стяжки (рис. 17, е)

для полиспастных захватов с гибким соединением рычагов (с горизонтальной стяжкой):

При

(рис. 17, з) условие надежного удержания груза

Где i — кратность полиспаста;

μ1 — коэффициент трения горизонтального плеча рычага по верхней поверхности груза.

Зажимы подбирают по назначению, грузоподъемности и размерным параметрам, при этом проверяют расчетным путем и экспериментально надежность удержания груза.

Подвески крановых грузозахватных приспособлений, выполняя задачу по соединению захватов с крюком крана, служат и другим целям: разносят стропы за габариты груза во избежание его повреждения; выравнивают нагрузку на захваты, стабилизируют и обжимают груз в «подъеме». Для этой цели используют, например, прижимную балку в подвеске с захватами для перегрузки листового металла (рис. 18).

17. СМЕННЫЕ КРАНОВЫЕ ГРУЗОЗДХВАТНЫЕ МЕХАНИЗМЫ

В портах наиболее распространенными грузозахватными механизмами являются грейферы, грузоподъемные электромагниты и спредеры. Для сменных ГЗМ требуется больше времени на подсоединение их к крану, чем для ГЗП, и во время эксплуатации их обычно закрепляют постоянно или временно за конкретной перегрузочной машиной.

Грейферы используют для перегрузки однородных грузов: навалочных, насыпных и круглого леса. Кроме того, грейферного типа захватами перегружают трубы и ряд других грузов. Грейферы представляют собой разновидность рычажных и рычажно-полиспастных грузозахватных механизмов управляемого действия с различным приводом рычажной системы. В зависимости от рода привода их разделяют на канатные и моторные (с автономным приводом). Последние применяют для перегрузки труднозачерпываемых грузов (камень, круглый лес и др.), для которых канатные грейферы недостаточно эффективны.

По количеству челюстей различают двух и многочелюстные грейферы. Последние могут иметь единый или независимый привод каждой челюсти. По назначению грейферы разделяют на нормальные, применяющиеся на перегрузке основной массы грузов, и специальные, использующиеся на выполнении определенных технологических операций (штивующие) или на перегрузке отдельных видов грузов (чугун, камень, металлолом, круглый лес и др.). Нормальные грейферы подразделяют по приспособленности для перегрузки грузов определенной насыпной массы и фракционного состава.

Технологическую характеристику грейферов, по которой их подбирают, составляют: назначение, тип подвески и род привода, вместимость (для навалочных и насыпных грузов) либо грузоподъемность (для генеральных и лесных грузов), собственная масса и габаритные размеры в раскрытом и закрытом состоянии. Вместимость грейфера определяют из условия использования наибольшей зачерпывающей способности, и она должна соответствовать грузоподъемности крана за вычетом собственной массы грейфера.

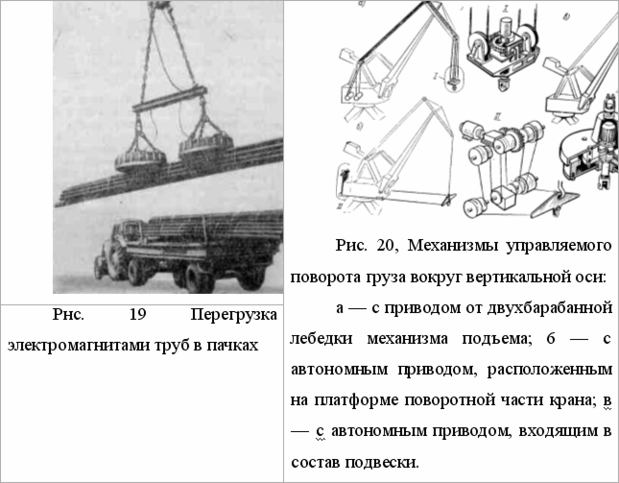

Грузоподъемные электромагниты (рис. 19) представляют собой грузозахватные устройства, основанные на использовании электромагнитных сил притяжения. Их применяют для перегрузки бестарных металлогрузов (чугун в чушках, металлолом, прокат черных металлов). Электромагниты могут иметь круглую либо прямоугольную форму. К технологической характеристике электромагнита как грузозахватного устройства относят форму, подъемную силу, собственную массу и размеры. Подъемная сила для различных грузов является величиной переменной и в характеристике магнитов ее обычно приводят отдельно для болванок, плит, листового металла, чугуна в чушках, стального скрапа и стальной стружки.

В зависимости от вида груза и грузоподъемности крана электромагниты используют по одному или в составе подвески по два, по три и более. Подвешивают магниты, как правило, с помощью цепей к траверсе необходимой длины. Траверса с магнитами при перегрузке однородных грузов, штабелируемых навалом (чугун, скрап и т. д.), удерживается от кручения вокруг вертикальной оси оттяжкой успокоительного устройства. Однако грузовые работы с этими грузами могут производиться и без успокоителя, который на судовой операции вообще применить нельзя.
