При построении графика движения поездов в качестве исходных берут полученные с помощью тяговых расчетов скорости движения поездов расчетной массы и перегонные времена хода. Перегонные времена хода определяют для условий безостановочного проследования раздельных пунктов, ограничивающих перегон. Если предусмотрена на них остановка, тогда к перегонным временам хода добавляется время на разгон и замедление.

Грузовые поезда формируют обычно с ограничением по длине станционных путей. Поэтому, если в составе поезда преобладают вагоны с легковесными грузами, или состав сформирован из порожних вагонов, для таких составов фактическая скорость движения будет выше, а перегонное время хода соответственно меньше. Пассажирские поезда по сравнению с грузовыми также следуют с более высокими скоростями. На графиках движения их показывают красным цветом.

Рис. Фрагмент графика движения поездов

Ход поезда изображается на графике в виде движения точки в системе координат, где по оси абсцисс откладывается время суток , а по оси ординат пройденное расстояние . Таким образом, график движения выражает зависимость . След движения точки условно принимают за прямую, соединяющую точки отправления и прибытия поезда на смежных раздельных пунктах, исходя из того, что поезд следует по перегону с постоянной скоростью. Фактически эта скорость изменяется, особенно при замедлении поезда перед остановкой, разгоне после отправления, а также в зависимости от продольного профиля линии.

График строится на стандартной сетке с масштабом времени 4 мм = 10 мин и расстояние 2 мм = 1 км. На сетке каждый час разделен вертикальными линиями на шесть 10-минутных интервалов, при этом получасовые деления показываются штриховой линией.

Нечетные поезда наносятся сверху вниз, а четные – снизу вверх. В точках пересечения линий движения поездов с осями раздельных пунктов в тупых углах ставится последняя цифра времени прибытия, отправления или проследования поездов, указывающая число минут сверх целого десятка.

Для составления графика должны быть определены его основные элементы:

время хода поездов различных категорий по перегонам;

продолжительность стоянки поездов на станциях для выполнения технических, грузовых и пассажирских операций;

станционные интервалы;

интервалы между поездами в пакете;

время нахождения локомотивов на станциях локомотивного депо и пунктах оборота.

Станционными интервалами называются минимальные промежутки времени, необходимые для выполнения операций на раздельных пунктах по приему, отправлению и пропуску поездов. Основными станционными интервалами для однопутных линий являются интервал неодновременного прибытия и интервал скрещения (рис.2), а также интервалы попутного прибытия и попутного отправления , которые должны соблюдаться при обгоне поездов как на однопутных, так и на двухпутных линиях (рис.3). Интервал между поездами в пакете при автоблокировке устанавливается исходя из разграничения поездов тремя блок-участками, чтобы второй поезд следовал на зеленый огонь без снижения скорости. Значение этого интервала находится на уровне 8-6 мин.

График движения поездов составляют одновременно для всей сети железных дорог сроком на 1 год и вводят в действие обычно в конце весны или в начале лета. На зимний период его корректируют в связи с сезонными изменениями размеров перевозок.

В связи с колебаниями фактических размеров движения, отклонениями по времени хода отдельных поездов, отказами технических средств и другими причинами возникает необходимость диспетчерского управления и регулирования движения поездов. Диспетчер участка ведет вручную или в случае автоматизации его рабочего места автоматически график исполненного движения, на котором показываются фактические данные о проследовании поездов. График исполненного движения является первичным документом учета и отчетности о выполненной работе.

2.7 Понятие об инвентарном и рабочем парке грузовых вагонов и локомотивов

Рабочий парк грузовых вагонов – вагоны, принадлежащие Российским железным дорогам и находящиеся во всех видах перевозочного процесса: в движении, на станциях, под погрузочно-выгрузочными операциями и т.д. Вагоны, находящиеся в ремонте в депо, в запасе (резерве), в аренде, в хозяйственной работе, образуют нерабочий парк грузовых вагонов. Вагоны рабочего и нерабочего парков образуют инвентарный парк вагонов.

Парк пассажирских вагонов также включает рабочий и нерабочие парки. Рабочий парк локомотивов – локомотивы в грузовом и пассажирском движении, занятые на маневровой и хозяйственной работе, в процессе экипировки, в ожидании работы. Нерабочий парк локомотивов составляют локомотивы во всех видах ремонта, в техническом обслуживании, а также локомотивы, находящиеся в запасе и аренде.

Локомотивы рабочего и нерабочего парка закрепляются за конкретными депо и составляют инвентарный парк депо.

2.8 Показатели объема работы железных дорог

Показатели объема работы определяются для сети железных дорог в целом, ее подразделений – железных дорог и отделений, для железнодорожных станций, депо, дистанций пути, сигнализации и связи и т.д. Наиболее общим показателем объема грузовой работы являются погруженные и перевезенные тонны груза за сутки, месяц, год. В число перевезенных грузов включаются также грузы, принятые с иностранных железных дорог и других видов транспорта.

Объем перевезенных пассажиров определяется их количеством.

Учитывая разные расстояния перевозки, будет разный объем перевозочной работы, который называется соответственно грузооборотом и пассажирооборотом.

Грузооборот измеряется в тонно-километрах.

Пассажирооборот измеряется в пассажиро-километрах.

Если известна средняя дальность перевозки 1 т груза по сети железных дорог и средняя дальность поездки одного пассажира , то грузооборот и пассажирооборот будут соответственно равны

,

.

Пользуются также понятием – приведенный грузооборот, который определяют суммированием грузооборота и пассажирооборота.

Для оценки уровня загрузки сети объемом транспортной работы используют показатель грузонапряженность железных дорог

ткм/км,

где Lэ – эксплуатационная длина железнодорожной линии, км.

Кроме рассмотренных показателей объема работы установлены такие показатели, как работа сети, работа дороги и работа отделения, причем каждый из них не связан непосредственно с механической работой, как грузооборот.

Работа сети U

или ,

где – суточное количество погруженных вагонов вместе с вагонами, поступившими с иностранных дорог;

– суточное количество выгруженных вагонов и переданных на иностранные дороги.

Работа дороги (отделения)

или

,

где – суточное количество принятых груженых вагонов;

– суточное количество сданных груженых вагонов.

2.9 Показатели использования грузовых вагонов

Рассчитываются различные показатели использования грузовых вагонов, повышение которых (а для других снижение) имеет большое значение для экономически эффективной работы . Такие показатели в отличие от количественных называются качественными. К ним относятся следующие.

Статическая нагрузка – фактическое количество груза, погруженного в вагон. Обычно рассчитывают среднюю статическую нагрузку отдельных типов вагонов и всех погруженных вагонов на станции, отделении, дороге, сети

т/вагон,

где – суммарная масса погруженных грузов, т;

U – число использованных вагонов для погрузки этих грузов.

Рассматривают также среднюю динамическую нагрузку вагонов с учетом их суточного пробега. Различают среднюю динамическую нагрузку груженных вагонов

т/ваг,

где nSгр – суточный пробег груженных вагонов (сумма произведений числа вагонов на расстояние их следования), вагоно-км.

Динамическую нагрузку вагонов рабочего парка определяют с учетом пробега порожних вагонов

,

где – суточный пробег порожних вагонов.

Отношение называют коэффициентом порожнего пробега. Тогда

.

Коэффициент порожнего пробега снижает динамическую нагрузку вагонов рабочего парка. Для его сокращения должна практиковаться загрузка порожних вагонов в попутном направлении их следования.

Производительность вагона – количество ткм нетто, которое приходится в среднем на вагон рабочего парка в сутки.

ткм нетто/вагон,

где - рабочий парк вагонов (сети, дороги, отделения).

Среднесуточный пробег одного вагона может быть определен из выражения

, км отсюда .

Для увеличения производительности вагонов необходимо сокращать их простои, увеличивать скорости движения поездов, улучшать использование грузоподъемности вагонов.

Качество использования грузовых вагонов во времени оценивается таким показателем как оборот вагона. Оборот вагона представляет время от момента начала погрузки вагона до начала следующей погрузки того же вагона.

Рис.

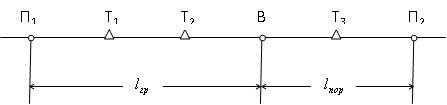

На схеме П1 и П2 – станции соответственно первой и следующей погрузки, В – станция выгрузки вагона, Т1, Т2, Т3 и т.д. – технические станции (сортировочные и участковые).

Расстояние, проходимое вагоном за время оборота, называется рейсом вагона. Рейс вагона складывается из груженного рейса и порожнего рейса . Если вагон после выгрузки будет подан под погрузку на той же станции, то .

Для определения оборота вагона точку начала отсчета времени можно выбрать по разным схемам: «конец погрузки – конец следующей погрузки», «начало выгрузки – начало следующей выгрузки», «момент прибытия на станцию погрузки – момент прибытия на станцию следующей погрузки» и т.д.

Время оборота вагона можно представить в виде суммы трех слагаемых

,

где – время нахождения вагона на железнодорожных участках в поездах;

– время нахождения вагона на технических станциях;

– время нахождения вагона на станциях погрузки и выгрузки.

Для определения необходимо знать скорости движения поездов по участкам.

Различают несколько видов скоростей. В общем виде скорость движения поездов, км/ч:

.

Средняя ходовая скорость на железнодорожной линии, км/ч, представляет собой скорость, определенную только с учетом «чистого» времени хода поезда по железнодорожным участкам (без учета времени на разгон и замедление):

,
