105269 (682986), страница 2

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 2)

При повышенных температурах ряды атомов легирующих компо­нентов создают строение областей, несколько отличное от строения матрицы. В этом случае фаза B” постепенно превращается в фазу B’. Атомная перестройка сопровождается большим искажением кристаллической решетки матрицы, что является причиной значительного повышения механи­ческих свойств сплавов типа силумин. Однако такое напряженное состояние кристаллической решетки способствует понижению жаро­прочности сплавов. Это особенно убедительно проявляется в измене­нии структуры твердого раствора сплава типа АЛ9. И. Ф. Колобнев, Т. И. Решетник и В. К. Мостипан, исследуя тройные сплавы типа силумин электронномикроскопическим методом, показали, что при температуре старения 165^о С процесс распада твердого раствора сплава типа АЛ9 (А1 + 8,9% Si + 0,46% Mg) протекает сравни­тельно быстро.

В процессе старения при температуре 135° С в течение 15 ч образовались скопления ультра­дисперсных частиц элементарного кремния. Форма скоплений таких частиц кремния аналогична форме скоплений таких же частиц крем­ния, полученных в работе Н. Н. Буйнова при старении двой­ного сплава Al—Si. Кроме скоплений ультрадисперсных частиц крем­ния, в структуре твердого раствора имеются атомные скопления в виде круглых (белых) точек, очевидно ЗГП2, или, как во многих работах принято обозначать «фазу» B”. Такие продукты распада твердого раствора, образующиеся в виде цепочек, в сплавах системы Al—Si—Mg характерны для начальной стадии старения. Структура сплава АЛ9, состаренного при темпера­туре 150° С в течение 15 ч, подтверждает это.

При более высоких температурах старения количество и величина ультрадисперсных частиц элементарного кремния, а также и белых точечных выделений сильно возрастают. Структура твердого раствора сплава АЛ9 после старения 15 и 25 ч при температуре 165° С характеризуется большим скоплением частиц, кремния и образованием частиц метастабильной фазы B', а также и стабильной Mg₂Si.

С повышением температуры распад твердого раствора протекает очень интенсивно и образуются скопле­ния частиц метастабильных фаз повышенной плотности за более короткое время. При этом размер частиц метастабильных фаз значи­тельно увеличивается с удлинением продолжительности старения. Особенно интенсивно твердый раствор распадается при температуре 175^оС с выдержкой 10 ч. Частицы силицида магния (в виде белых тонких полос) расположены ориентированно. Распад твердого раствора в процессе старения при температуре 200°С практически заканчивается в течение 10 ч. По­этому и прочность сплава АЛ9 при температуре 200° С низка.

Данные табл. 1 и 2 позволяют сделать два вывода: для длитель­ной работы при высоких температурах сплав типа АЛ9 рекомендовать не следует; с увеличением содержания кремния в сплаве (модифициро­ванное состояние) прочность этих сплавов с повышением темпера­туры понижается. Дальнейшее повышение времени выдержки при температуре 300° С обусловливает рост частиц продуктов рас­пада твердого раствора.

Все указанные выше процессы протекали в неравновесных усло­виях.

Таблица 2.2

Изменение длительной прочности сплава АЛ9 в зависимости от температурь:. и приложенного напряжения (образцы диам. 10 мм, отлитые в песчаные формы)

Температура испытания , оС	Длительность испытания до разрушения, ч
	s = 9 кг/мм2	s = 6 кг/мм2	s = 3 кг/мм2	s = 1,5 кг/мм2
175	60	96	287	569
200	40	84	193		378
250	23	47	128		235
300	Разрушились при нагружении		56	100

Таблица 2.3.

Влияние легирующих элементов на жаропрочность сплава типа АЛ9, термически обработанного по режиму Т5

Химический состав, %(остальное А1)					Меха- нические свойства при 20° С		Механические свойства при З00 оС
Si	Mg	Mn	Сu	Fe	sb кГ/мм2	d%	sзоо кГ/мм2	Время, ч	d* %
6	0,3			0,2	22	6,0	3	50	12,5
7	0,3	—	—	0,2	24	6,0	3	60	12
8	0,3	__	—	0,2	26	5,0	3	65	И
9	0,3			0,2	28	5,0	3	75	70,5
6	0,5	—	—	0,2	27	4,0	3	65	11
7	0.5	—	—	0,2	28	4,0	3	70	11
8	0,5	—	—	0,2	29	3,5	3	85	10
9	0,5	—	—	0,2	31	3,5	3	85	9
7	0,5	0,5	-	0,2	28	3,5	3	80	8
8	0,5	0,5	—	0,2	29	3,0	о	95	8
9	0,5	0,5	—	0,2	29	3,0	3	110	7
9	0,5	0,5	__	0,2	32	2,5	3	155	6
9	0,5	0,5	—	0,2	33	2,0	4	140	5
9	0,5	0,5		0,2	34	2,0	4	230	5
9	0,5	0,5	0,5	0,2	34	1,5	4,5	190	4
			1,0
			1,5
			2,0

Сплавы испытывали в немодифицнрованном состоянии, поэтому пластичность их занижена.

При температуре 400° С растворимость Mg₂Si примерно в два раза выше растворимости кремния в твердом алюминии, тогда как в интер­вале температур закалки растворимости их практически одинаковы. Однако эффект термической обработки сплавов без магния и с магнием весьма различен. Это объясняется тем, что частицы фазы кремния формируются быстрее, чем частицы фазы Mg₂Si, имеющей более сложный состав. Очевидно, при этом увеличи­вается межатомная связь по сравнению с межатомной связью двой­ных твердых растворов магния в алюминии и кремния в алюминии.

Один и тот же упрочнитель, например Mg₂Si, неодинаково влияет на свойства сплавов. Так, содержание магния в сплаве АЛ9 на 30°о больше, чем в сплаве АЛ4, однако прочность последнего выше. Это можно объяснить более высоким содержанием кремния. Избыточное количество кремния не влияет на растворимость фазы Mg₂Si, но бла­гоприятно сказывается на форме ее выделения при старении. Оче­видно, этим можно объяснить более высокую (на 25%) прочность сплава АЛ4 по сравнению со сплавом АЛ9.

По химическому составу сплав ВАЛ5 отличается от сплава АЛ9 небольшими добавками бериллия и титана, незначительно влияю­щими на структуру твердого раствора. Поэтому его жаро­прочность близка к жаропрочности сплава АЛ9. Сплав ВАЛ5 имеет -следующий фазовый состав: a, Si, Mg₂Si, Al₃Ti, Be₃SiFe.

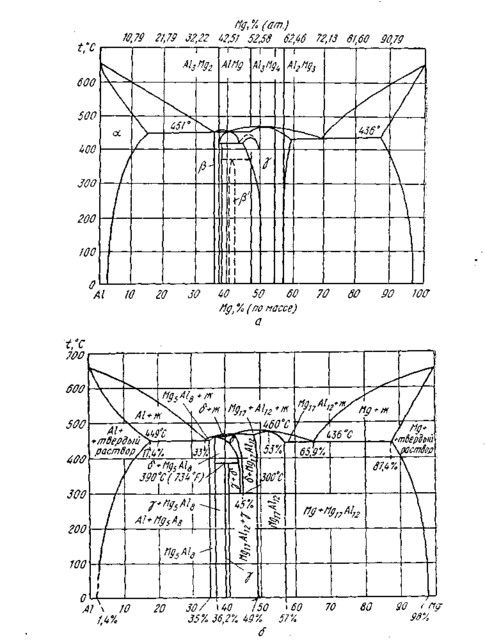

Диаграмма состояния системы Аl—Mg:

а — по Н. С. Курнакону п В. Н. Михеевой; б — по Мондольфо

Чем выше степень пересыщения твердого раствора сплавов си­стемы Al—Mg, тем более они склонны к естественному старению, что приводит к резкому снижению пластичности сплавов и коррозии их под напряжением.

Характеристики

Список файлов реферата
