105269 (682986), страница 10

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 10)

Итак, в ходе проведённой исследовательской работы стало очевидно, что состав сплава № 2R может стать базой для дальнейшего исследования.

1. Коэффициент линейного расширения исследуемых сплавов

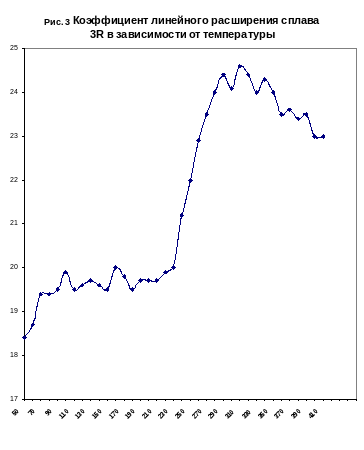

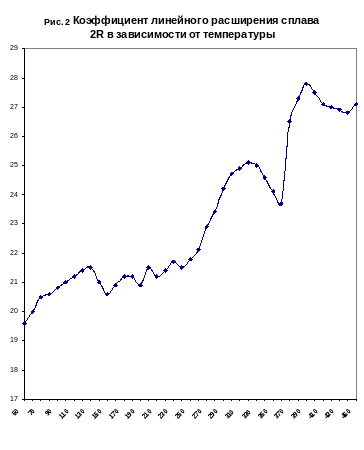

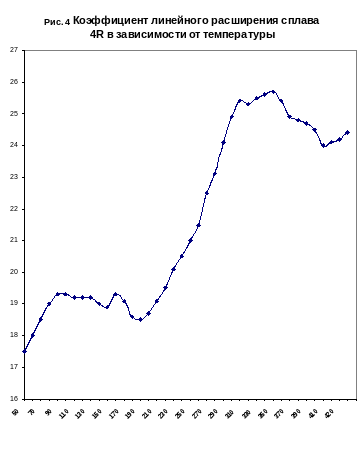

Таблица 3.9. Коэффициент линейного расширения исследуемых сплавов в зависимости от температуры.

a x 10⁶ K^-1

T, °C

a x 10⁶ K^-1

T, °C

a x 10⁶ K^-1

T, °C

3.4. Выводы

В результате проведённой исследовательской работы можно сделать следующие выводы:

1. Исследование на текущем этапе можно считать успешным, так как среди выбранных для исследования сплавов многие обладали хорошим комплексом технологических свойств. Анализ остаточной твёрдости показал, что все сплавы систем Al – Mg₂Si и Al - Mg₂Si – Si обладают более высокой твёрдостью после воздействия высоких температур (300, 350^оС), чем промышленный сплав АК4-1. Структура сплавов при высокой температуре очень стабильна – остаточная твёрдость после 250, 300 и 350^оС почти такая же, как в состоянии после прессования. Высокая жаропрочность сплавов подтвердилась результатами исследования «длительной прочности». Все сплавы обладали высоким модулем Юнга, низким коэффициентом линейного расширения, но теплопроводность оказалась ниже, чем ожидалось, причину этого в ходе данного этапа исследования выявить не удалось.

2. Выбранный для литья сплавов метод высокоскоростной кристаллизации оправдал себя, предварительные результаты показали, что твёрдость всех сплавов достаточно высока в прессованном состоянии, высокая скорость кристаллизации упрочнила сплавы.

3. Сплав №2R обладает наилучшим комплексом свойств, что можно увидеть на основании табличных данных, и он рекомендован для дальнейшего исследования.

4. ЭКОНОМИКА

4.1 Технико - экономическое обоснование НИР.

В современном мире индустрия спортивных состязаний гоночных автомобилей прочно внедрилась во многие отрасли экономики. Для некоторых государств проведение гонок класса Formula – 1 является огромным источником доходов (например, гран-при Монако). В XXI веке всё более остро становится вопрос использования новых материалов для двигателей гоночных автомобилей, мощности которых достигают 700 лошадиных сил и количество тактов в секунду доходит до 650 (пример для соревнований Формула – 1), скорости превышают 300 км/час. После проведения гонки некоторые части двигателя гоночного болида приходится полностью заменять из-за того, что за такой короткий промежуток времени соревнования (1-2 часа) они полностью приходят в негодность из-за развития микротрещин в структуре двигателя в следствие огромных термических и циклических механических нагрузок. Наиболее изнашиваемой частью двигателя гоночного автомобиля является поршень цилиндра. По утверждению специалистов немецкой фирмы Mahle, являющейся лидером в производстве поршней гоночных автомобилей, «стоимость поршня болида Formula –1 практически можно приравнять к цене золота». Основными материалами, используемыми в двигателях Формулы-1, являются алюминиевые магниевые, титановые и стальные сплавы.

Целью данной работы является получение более высокого уровня свойств промышленных алюминиевых сплавов, являющихся основным материалом в производстве современных поршней гоночных автомобилей, за счёт использования мало изученных ранее соотношений составов сплавов и легирующих компонентов , использования современных методов литья (высокоскоростное затвердевание), когда скорость охлаждения сплава достигает 10⁶ К/с. Результатом такого оптимизирования должны стать низкий коэффициент линейного расширения, высокая прочность и жаропрочность, износостойкость и, соответственно, высокая технологичность и эффективность при производстве. В данной работе исследовались 6 сплавов на основе алюминий – магний – кремний (Al – Mg –Si ), полученные путём высокоскоростного затвердевания расплава в виде гранул с последующим их прессованием в прутки с целью последующего изучения различного комплексов их свойств для выбора наиболее оптимального соотношения. Сплавы подвергались различным технологическим процедурам типа дегазации, отжига и искусственного старения. Затем изучалась микроструктура прутков, а также их непосредственного «сырья» - гранул, с целью выявить источники, влияющие на физические свойства образцов. Магний хорошо растворим в твёрдом растворе и понижает теплопроводность и жаропрочность. Для сохранения положительного влияния Mg на плотность и удаления негативного влияния на теплопроводность, он должен находиться во всех фазах в виде соединений, например, Mg₂Si. Растворимость Mg₂Si в алюминии намного ниже, чем у Mg.

Соединение сплавов системы Al – Mg с Si способствует повышению жаропрочности серии алюминиевых сплавов, что достигается в результате плохого взаимодействия a - твердого раствора с Mg₂Si фазой. Это понижает интенсивность процесса диффузии. В то же время, Mg₂Si фаза уменьшает вязкость сплавов. При использовании метода высокоскоростного затвердевания расплава всё количество фазы Mg₂Si во время охлаждения оказывается в растворённом виде (пропитка раствором) и, после искусственного старения, выпавшие в осадок фазы укрепляют сплав.

Итак, разработка сплава с высоким содержанием Mg₂Si фазы является главной идеей данного исследования.

Технико – экономическая эффективность результатов данной научно – исследовательской работы состоит в следующем:

• исследование технических характеристик мало изученных ранее сплавов приведёт к возможности их дальнейшего исследования и использования в других областях техники, например, в авиа космической отрасли, так как требования, предъявляемые к частям двигателей гоночных автомобилей, сходны с требованиями к авиа технике;

• применение метода высокоскоростного литья позволит уменьшить технологический цикл производства, увеличить прочностные характеристики и уменьшить себестоимость процесса производства готовой продукции.

4.2. Организация и планирование НИР.

Таблица 4.1.

Этапы выполнения НИР.

4.3. Индивидуальное производственное задание на выполнение НИР

Таблица 4.2

Характеристики

Список файлов реферата
