Для изготовления кокилей используют низкоуглеродистые стали 10, 20, а также стали, легированные хромом и молибденом, например 15ХМЛ. Эти материалы обладают высокой пластич­ностью, поэтому хорошо сопротивляются растрескиванию при эксплуатации. Кокили для мелких отливок из чугуна и алюми­ниевых сплавов иногда изготовляют из алюминиевых сплавов АЛ9 и АЛ11. Такие кокили анодируют, в результате чего на их рабочей поверхности образуется тугоплавкая (температура плав­ления около 2273 К) износостойкая пленка окислов алюминия толщиной до 0,4 мм. Высокая теплопроводность алюминиевых стенок кокиля способствует быстрому отводу теплоты от отливки.

Таблица 2.1

Материалы для изготовления деталей кокилей

Детали кокиля	Условия работы	Материал
Стержни, штыри, обратные толкатели, тяги	Соприкасаются с жидким металлом, работают на	Сталь 45
Стержни, вставки, вытал­киватели с резкими перехо­дами в сечениях	истирание Оформляют глубокие поло­сти отливок и находятся под действием высоких тем­ператур	ЗОХГС, 35ХГСА, 35ХНМ, 4Х5МФС
Выталкиватели	Испытывают ударные на­грузки	У8А; У10А
Оси, валы, эксцентрики	Работают на истирание	Сталь 25*

* Подвергают цементации.

Эти кокили обычно делают водоохлаждаемыми. Медь также часто используют для изготовления рабочих стенок водоохлаждаемых кокилей. Из меди делают отдельные вставки, вкладыши в местах, где необходимо ускорять теплоотвод от отливки и тем самым управлять процессом ее затвердевания.

Стержни простой конфигурации изготовляют из конструкцион­ных углеродистых сталей, а сложной конфигурации — из легиро­ванных сталей, для прочих деталей — осей, валов, болтов и т. д.— используют конструкционные стали (табл. 2.1).

Изготовление кокилей

Кокили небольших размеров для мелких отливок из алюминиевых, магниевых, цинковых, оловянных сплавов изготовляют литыми из чугуна, а также часто из поковок обработкой резанием с электрофизической и электрохимической обра­боткой рабочих полостей. Более крупные кокили - выполняют литыми. При отливке рабочих стенок кокилей особое внимание обращают на то, чтобы заготовки не имели внутренних напряжений, что обеспечивается технологией литья, а также .снижением уровня остаточных напряжений соответствующей термической обра­боткой.

Желательно выполнять литую заготовку кокиля такой, чтобы не требовалось обработки резанием рабочих полостей, в крайнем случае производилась бы их зачистка. Это обеспечивает снижение стоимости кокиля и повышение стойкости рабочей поверхности к появлению сетки разгарных трещин при эксплуатации.

Однако решить эту задачу трудно, особенно если конфигурация рабочей полости сложная. Поэтому литые необработанные кокили применяют для отливок несложной конфигурации. Рабочую полость кокиля выполняют стержнями, кото­рые для получения чистой поверхности кокиля, без пригара, обязательно окраши­вают или натирают противопригарными пастами. Без окраски используют лишь стержни, получаемые по нагреваемой оснастке из смесей со связующим ПК-104, а также стержни из песков зернистости не выше 016, стержни из цирконовых песков.

Для получения литых кокилей из стали используют СО₂ — процесс, а также керамические формы, изготовляемые по постоянным моделям [11]. Последний способ позволяет получать рабочие полости кокилей сложной конфигурации без обработки резанием. Точность размеров рабочих полостей в этом случае дости­гает 12 — 14-го квалитетов по СТ СЭВ 145—75, а шероховатость поверхности

R_z = 40÷10 мкм по ГОСТ 2789—73. Использование керамических форм для изготовления рабочих стенок кокилей позволяет снизить объем обработки реза­нием на 50—60%.

Литые заготовки стальных кокилей после отливки подвергают термической обработке — нормализации. Термическую обработку стальных водоохлаждаемых кокилей проводят после приварки к ним кожухов и коробок для подачи жидкости, так как при сварке в конструкции неизбежно возникнут внутренние напряжения, которые могут привести к короблению кокиля при эксплуатации.

Для стабилизации размеров и формы стальные кокили перед окончательной обработкой резанием подвергают старению по режиму: нагрев до 773—873 К, выдержка 2 ч на каждые 25 мм толщины стенки, охлаждение с ночью до 473— 573 К и далее на воздухе. Используют также «тренировку» — циклическую тер­мическую обработку: в печь, нагретую до 1173 К, помещают кокиль и нагревают до 573 К, затем охлаждают обдувкой воздуха. Этот цикл повторяют 3—4 раза. Стареыие и циклическую термическую обработку по указанным режимам исполь­зуют также и для чугунных заготовок кокилей.

Стойкость кокилей и пути ее повышения

Стойкость кокилей измеряется числом отливок требуемого, качества, полученных в данном кокиле до выхода его из строя. Приблизительная стойкость кокилей приведена в табл. 2.2.

Увеличение стойкости кокиля при литье чугуна, стали, медных сплавов позволяет повысить эффективность производства отливок благодаря снижению затрат на изготовление кокиля, расширить область применения этого перспективного технологического про­цесса.

Таблица 2.2

Приблизительная стойкость кокилей

Заливаемый сплав	Отливки	Материал кокиля	Стойкость кокиля (число отливок)
Медные	Мелкие Средние	Чугун	1000—10000 1000—8000
	Мелкие Средние	Сталь	1 000— 1 500 500 - 3000
Алюминиевые, магниевые, цинковые	Мелкие Средние Крупные	Чугун	Сотни тысяч Десятки тысяч Несколько тысяч

Основной причиной разрушения кокиля являются сложные термохимические процессы, вызываемые неравномерным цикличе­ским нагревом и охлаждением рабочей стенки кокиля во всех трех ее измерениях (по толщине, длине, ширине). Это приводит к появлению неоднородного, изменяющегося с изменением темпе­ратуры поля напряжений в стенке кокиля, вызывающего ее упру­гие и пластические деформации. Последние приводят к остаточным деформациям и напряжениям. Теоретически показано, что в по­верхностном слое кокиля нереализованная термическая деформа­ция обычно в 2 раза превосходит деформацию, соответствующую пределу текучести материалов при определенной температуре. Поэтому в каждом цикле нагружения (заливка — выбивка) де­формация сжатия сменяется деформацией растяжения, что приво­дит к термической усталости материала кокиля. Термические напряжения возникают также вследствие структурных превраще­ний и роста зерна материала кокиля, протекающих тем интенсив­нее, чем выше температура его нагрева.

Способность кокиля выдерживать термические напряжения за­висит от механических свойств его материала при температурах работы кокиля. Эти свойства резко снижаются при нагреве. Напри- : мер, предел текучести стали 15 при нагреве до 900 К уменьшается в 3 раза.

Уровень возникающих в кокиле напряжений зависит также от конструкции кокиля — толщины его стенки, конструкции ребер жесткости и т. д. Например, тонкие ребра жесткости большой высоты приводят к появлению трещин на рабочей поверхности кокиля, а низкие ребра могут не обеспечить жесткость кокиля и привести к короблению.

Стойкость кокилей обеспечивается конструктивными, техноло­гическими и эксплуатационными методами.

Конструктивные методы основаны на правильном вы­боре материалов для кокилей в зависимости от преобладающего вида разрушения, разработки рациональной конструкции кокиля.

Термические напряжения, приводящие к снижению стойкости кокиля, являются следствием нереализованной термической де­формации: менее нагретые части кокиля (слои рабочей стенки, прилегающие к внешней нерабочей поверхности, ребра жесткости) препятствуют расширению нагревающейся металлом отливки час­ти кокиля. Уменьшить напряжения возможно, если термическая деформация нагретой части происходит беспрепятственно. Этого можно достичь, если расчленить рабочую стенку кокиля на отдель­ные элементы (вставки) в продольном (рис. 2.10, 6) или попереч­ном (рис. 2.10, а) направлениях. Тогда вследствие зазоров между элементами кокиля каждый из них при нагреве расширяется свободно.

Рис. 2.10. Кокиль с расчленением стенки:

а — поперечным; б — продольным; в — вставка в кокиль; 1 — вставки; 2 — корпус

Для повышения стойкости кокилей используют сменные встав­ки 1, оформляющие рабочую полость кокиля (рис. 2.10, в). Благо­даря зазорам между корпусом 2 и вставкой 1 термическая деформация вставки протекает свободно, возникающие в ней напряже­ния снижаются, стойкость кокиля возрастает. Наиболее эффек­тивно использование сменных вставок в многоместных кокилях.

Технологические методы направлены на повышение стойкости поверхностного слоя рабочей полости, имеющего наибольшую температуру при работе кокиля. Для этого использу­ют армирование, поверхностное легирование, алитирование, силицирование, термическую обработку различных видов, наплавку, напыление на рабочую поверхность материалов, повышающих стойкость кокиля. Каждый из этих способов предназначен для повышения стойкости кокиля к разрушениям определенного вида.

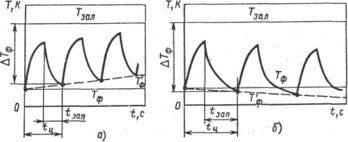

Рис. 2.11. Зависимость температуры кокиля от темпа работы

Эксплуатационные методы повышения стойкости кокилей основаны на строгой регламентации температурного режима кокиля, зависящего от температуры кокиля перед заливкой, температуры заливаемого металла, состава, свойств и состояния огнеупорного покрытия на его рабочей поверхности, темпа ( часто­ты заливок) работы кокиля. Перед заливкой кокиль нагревают или охлаждают (если он был нагрет) до оптимальной для данного сплава и отливки температуры T_Ф (см. табл. 2.4). Начальная тем­пература Т_ф кокиля зависит от темпа работы кокиля (рис. 2.11). При повышении темпа работы сокращается продолжительность t_ц цикла, в основном вследствие уменьшения времени t_3an от выбивки отливки из кокиля до следующей заливки. Это приводит к тому, что в момент заливки кокиль имеет температуру несколько выше требуемой (рис. 2.11, а), С увеличением Ц кокиля уменьшается разность температур АГ_Ф — Т_юл — Тф и соответственно уменьшают­ся остаточные напряжения в кокилях из упруго-пластических мате­риалов. Вместе с тем повышение Г_ф способствует интенсификации коррозии, структурных превращений и других процессов в мате­риале кокиля, что снижает его стойкость.

При уменьшении темпа работы (рис. 2.11,6) продолжитель­ность цикла возрастает также из-за увеличения времени t_3an. Это приведет к тому, что перед очередной заливкой температура Т'ф будет ниже заданной, соответственно возрастет разность температур АГ_Ф и увеличатся остаточные напряжения в кокиле, его стойкость понизится. Производственные данные показывают (рис. 2.12), что для данного конкретного кокиля существует опти­мальный темп работы т, при котором стойкость его &_зал наиболь­шая.

На стойкость кокиля оказывает влияние температура заливае­мого металла Г_зал. Повышение температуры металла выше требуе­мой по технологии для данной отливки приводит к снижению стойкости кокиля и ухудшению качества отливки — усадочным раковинам, рыхлотам, трещинам.

Рис. 2.12. Зависимость стойкости k ко­киля от темпа ра.боты m

Стойкость кокиля может быть повышена при надлежащем уходе за ним при эксплуатации. Это обеспечивается системой планово-предупредительного ремонта (ППР).

ТЕХНОЛОГИЯ ЛИТЬЯ В КОКИЛЬ

Технологические режимы литья

Почти всегда, за исключением особых случаев, требуемое качество отливки достигается при условии, если литейная форма заполнена расплавом без неспаев, газовых и неметаллических включений в отливке, а при затвердевании в отливке не образо­валось усадочных дефектов — раковин, пористости, трещин — и ее структура и механические свойства отвечают заданным. Из теории формирования отливки известно, что эти условия дости­жения качества во многом зависят от того, насколько данный технологический прооцесс обеспечивает выполнение одного из общих принципов получения качественной отливки — ее направ­ленное затвердеание и питание. Направленное затвердевание и питание усадки отливки обеспечивается комплексом мероприя­тий: рациональной конструкцией отливки, ее расположением в форме, конструкцией ЛПС, технологическими режимами литья, конструкцией и свойствами материала формы и т. д., назначаемых технологом с учетом свойств сплава и особенностей взаимодейст­вия формы с расплавом. Напомним, что при литье в кокиль главная из этих особенностей — высокая интенсивность охлаждения рас­плава и отливки. Это затрудняет заполнение формы расплавом, ускоряет охлаждение его в форме, что не всегда благоприятно влияет на качество отливок, особенно чугунных.

Интенсивность теплового взаимодействия между кокилем и расплавом или отливкой возможно регулировать в широких пре­делах. Обычно это достигается созданием определенного терми­ческого сопротивления на границе контакта отливки 1 (рас­плав) — рабочая поверхность полости кокиля 2 (рис. 2.13). Для этого на поверхности полости кокиля наносят слой 3 огнеупорной облицовки и краски (табл. 2.3). Благодаря меньшей по сравнению с металлом кокиля теплопроводности λ_кр огнеупорного покрытия между отливкой и кокилем возникает термическое сопротивление переносу теплоты:

,

_где - коэффициент тепловой проводимости огнеупорного покры­тия- — толщина слоя огнеупорного покрытия.
