Преимущества и недостатки этого способа определяют р а-циональную область его использования: экономически целесообразно вследствие высокой стоимости кокилей применять этот способ литья только в серийном или массовом производстве. Серийность при литье чугуна должна составлять более 20 крупных , или более 400 мелких отливок в год, а при литье алюминиевых — не менее 400—700 отливок в год.

Эффективность литья в кокиль обычно определяют в сравне­нии с литьем в песчаные формы. Экономический эффект достигается благодаря устранению формовочной смеси, повышению ка­чества отливок, их точности, уменьшению припусков на обработку, снижению трудоемкости очистки и обрубки отливок, механизации и автоматизации основных операций и, как следствие, повышению производительности и улучшению условий труда.

Таким образом, литье в кокиль с полным основанием следует отнести к трудо- и материалосберегающим, малооперационным и малоотходным технологическим процессам, улучшающим усло­вия труда в литейных цехах и уменьшающим вредное воздействие на окружающую среду.

КОКИЛИ

Общие сведения

В производстве используют кокили различных конструкций.

Классификация конструкций кокилей. В зависимости от распо­ложения поверхности разъема кокили бывают: неразъемные (вытряхные); с вертикальной плоскостью разъема; с горизонталь­ной плоскостью разъема; со сложной (комбинированной) поверх­ностью разъема.

Неразъемные, или вытряхные, кокили (рис. 2.3) применяют в тех случаях, когда конструкция отливки позволяет удалить ее вместе с литниками из полости кокиля без его разъема. Обычно эти отливки имеют достаточно простую конфигурацию.

Рис. 2.3. Кокиль вытряхной:

1 — стержень; 2 — кокиль

А-А

Кокили с вертикальной плоскостью разъема (см. рис. 2.1) состоят из двух или более полуформ. Отливка может располагаться целиком в одной из половин кокиля, в двух половинах кокиля, одновременно в двух половинах кокиля и в ниж­ней плите.

Рис. 2.4. Кокиль с горизонтальным . разъемом

Кокили с горизонтальным разъемом (рис. 2.4) применяют преимущественно для простых по конфигурации, а также крупногабаритных отливок, а в отдельных случаях для отливок достаточно сложной конфигурации.

Кокили со сложной (комбинированной) поверхностью разъема (рис. 2.5) используют для изготовления отливок сложной конфигурации.

По числу рабочих полостей (гнезд), определяющих возможность одновременного, с одной заливки, изготовления того или иного количества отливок, кокили разделяют на одноместные (см. рис. 2.1) и многоместные (см. рис. 2.4).

В зависимости от способа охлаждения разли­чают кокили с воздушным (естественным и принудительным), с жидкостным (водяным, масляным) и с комбинированным (водо-воздушным и т. д.) охлаждением. Воздушное охлаждение исполь­зуют для малотеплонагруженных кокилей. Водяное охлаждение используют обычно для высокотеплонагруженных кокилей, а так­же для повышения скорости охлаждения отливки или ее отдельных частей. На рис. 2.6 представлен кокиль с воздушным охлажде­нием. Ребра на стенках кокиля увеличивают поверхность сопри­косновения охладителя — воздуха — с кокилем и соответственно теплоотвод. На рис. 2.7 представлен водоохлаждаемый кокиль для отливки барабана шахтной лебедки из высокопрочного чугуна. Вода подается раздельно в обе половины кокиля, нижнюю плиту и верхнюю крышку.

Элементы конструкции кокилей

Кокиль, как и любая литейная форма,— ответственный и точ­ный инструмент. Технические требования к кокилям оговорены ГОСТом. Конструктивное исполнение основных элементов коки­лей — полуформ, плит, металлических стержней, вставок — зави­сит от конфигурации отливки, а также от того, предназначена ли форма для установки на кокильную машину.

К основным конструктивным элементам кокилей относят:

Рис. 2.5. Кокиль со сложным разъемом

Рис. 2.6. Кокиль с воздушным охлаждением

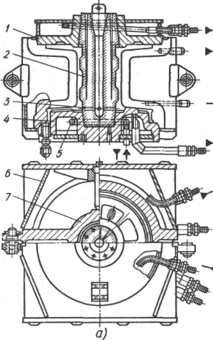

Рис. 2.7. Водоохлаждаемый кокиль (а) и отливка (б):

/ — верхняя плита; 2 — стер­жень; 3 — питатель; 4 — под­дон; 5 — труба охлаждения; 6" — кожух; 7 — половина кокиля

формообразующие элементы — половины кокилей, ниж­ние плиты (поддоны), вставки, стержни; конструктивные элементы — выталкиватели, плиты выталкивателей, запираю­щие механизмы, системы нагрева и охлаждения кокиля и отдель­ных его частей, вентиляционную систему, центрирующие штыри и втулки.

Корпус кокиля или его половины выполняют коробчаты­ми, с ребрами жесткости. Ребра жесткости на тыльной, нерабочей стороне кокиля делают невысокими, толщиной 0,7—0,8 толщины стенки кокиля, сопрягая их галтелями с корпусом. Толщина стенки кокиля зависит от состава заливаемого сплава и его тем­пературы, размеров и толщины стенки отливки, материала, из которого изготовляется кокиль, конструкции кокиля. Толщина стенки кокиля должна быть достаточной, чтобы обеспечить задан­ный режим охлаждения отливки, достаточную жесткость кокиля и минимальное его коробление при нагреве теплотой залитого расплава, стойкость против растрескивания.

Размеры половин кокиля должны позволять размещать его на плитах кокильной машины. Для крепления на плитах машины кокиль имеет приливы.

Стержни в кокилях могут быть песчаными и металли­ческими.

Песчаные стержни для кокильных отливок должны обладать пониженной газотворностью и повышенной поверхностной проч­ностью. Первое требование обусловлено трудностями удаления газов из кокиля; второе — взаимодействием знаковых частей стержней с кокилем, в результате чего отдельные песчинки могут попасть в полость кокиля и образовать засоры в отливке. Стерж­невые смеси и технологические процессы изготовления песчаных стержней могут быть различными — по горячим ящикам (сплош­ные и оболочковые стержни), из холоднотвердеющих смесей и т. д.

В любом случае использование песчаных стержней в кокилях вызывает необходимость организации дополнительной технологи­ческой линии для изготовления стержней в кокильном цехе. Однако в конечном счете использование кокилей в комбинации с песчаны­ми стержнями в большинстве случаев оправдывает себя эконо­мически.

Металлические стержни применяют, когда это позволяют кон­струкция отливки и технологические свойства сплава. Использо­вание металлических стержней дает возможность повысить ско­рость затвердевания отливки, сократить продолжительность цикла ее изготовления, в отдельных случаях повысить механические свойства и плотность (герметичность). Однако при использовании металлических стержней возрастают напряжения в отливках, увеличивается опасность появления в них трещин из-за затрудне­ния усадки.

Металлические стержни, выполняющие наружные поверхности отливки, называют вкладышами (рис. 2.8, а). Вкладыши затруд­няют механизацию и автоматизацию процесса, так как их уста-

Рис. 2.8. Металлические стерж­ни:

1 — вкладыш; 2— выступы на от­ливке; 3—стержень; 4 — плита; 5 — 7— части стержня; 8, II — полуформы; 9— поворотный стер­жень; 10 — отливка

навливают и удаляют вручную. Металлические тержни, выпол­няющие отверстии и полости простых очертаний (рис. 2.8, б, см. рис. 2.1.) до момента полного извлечения отливки «подрывают» для уменьшения усилия извлечения стержня. Полости более слож­ных очертаний выполняются разъемными (рис. 2.8, в) или пово­ротными (рис. 2.8, г) металлическими стержнями.

Для надежного извлечения стержней из отливки они должны иметь уклоны 1—5°, хорошие направляющие во избежание пере­косов, а также надежную фиксацию в форме.

Во многих случаях металлические стержни делают водоохлаж-даемыми изнутри. Водяное охлаждение стержня обычно включают после образования в отливке прочной корочки. При охлаждении размеры стержня сокращаются так, что между ним и отливкой образуется зазор, который уменьшает усилие извлечения стержня из отливки.

Б-Б

Для извлечения стержней в кокилях предусматривают винто­вые, эксцентриковые, реечные, гидравлические и пневматические механизмы. Конструкции этих устройств выполняют в соответствии с действующими ГОСТами.

Рис. 2.9. Вентиляционная система кокиля

Вентиляционная система должна обеспечивать на­правленное вытеснение воздуха из кокиля расплавом. Для выхода воздуха используют открытые выпоры, прибыли, зазоры по пло­скости разъема

и между подвижными частями (вставками, стерж­нями) кокиля и специальные вентиляционные каналы: по плос­кости разъема делают газоотводные каналы / (см. Б — Б на рис. 2.9), направленные по возможности вверх. В местных углуб­лениях формы при заполнении их расплавом могут образовываться воздушные мешки (см. А — А). В этих местах в стенке кокиля устанавливают вентиляционные пробки 2. При выборе места установки вентиляционных пробок необходимо учитывать последо­вательность заполнения формы расплавом.

Центрирующие элементы — контрольные штыри и втулки—предназначены для точной фиксации половин кокиля при его сборке. Обычно их количество не превышает двух. Их располагают в диагонально расположенных углах кокиля.

Запирающие механизмы предназначены для предот­вращения раскрытия кокиля и исключения прорыва расплава по его разъему при заполнении, а также для обеспечения точности отливок. В ручных кокилях применяют эксцентриковые, клиновые, винтовые замки и другие устройства, обеспечивающие плотное соединение частей кокиля.

Закрытие и запирание кокилей, устанавливаемых на машинах, осуществляется пневматическим или гидравлическим приводом подвижной плиты машины.

Системы нагрева и охлаждения предназначены для поддержания заданного температурного режима кокиля. Применя­ют электрический и газовый обогрев. Первый используется для общего нагрева кокиля, второй более удобен для общего и местного нагрева. Конструкции охлаждаемых кокилей рассмот­рены выше.

Удаление отливки из кокиля осуществляется специальными механизмами. При раскрытии кокиля отливка должна оставаться в одной из его половин, желательно в подвижной, чтобы исполь­зовать ее движение для выталкивания отливки. Поэтому выпол­няют на одной стороне отливки меньшие, а на другой большие уклоны, специальные технологические приливы и предусматривают несимметричное расположение литниковой системы в кокиле (це­ликом в одной половине кокиля). При изготовлении крупных отли­вок должно быть обеспечено удаление отливки из обеих половин кокиля. Отливки из кокиля удаляются выталкивателями, которые располагают на неответственных поверхностях отливки или литниках равномерно по периметру отливки, чтобы не было пе­рекоса и заклинивания ее в кокиле. Выталкиватели возвращаются в исходное положение пружинами (небольшие кокили) или контр­толкателями.

Материалы для кокилей

В процессе эксплуатации в кокиле возникают значительные термические напряжения вследствие чередующихся резких нагре­вов при заливке и затвердевании отливки и охлаждений при рас­крытии кокиля и извлечении отливки, нанесении на рабочую по­верхность огнеупорного покрытия. Кроме знакопеременных терми­ческих напряжений под действием переменных температур в мате­риале кокиля могут протекать сложные структурные изменения, химические процессы. Поэтому материалы для кокиля, особенно для его частей, непосредственно соприкасающихся с расплавом, должны хорошо противостоять термической усталости, иметь высо­кие механические свойства и минимальные структурные превраще­ния при температурах эксплуатации, обладать повышенной ростоустойчивостью и окалиностойкостью, иметь минимальную диффу­зию отдельных элементов при циклическом воздействии темпера­тур, хорошо обрабатываться, быть недефицитными и недорогими. Производственный опыт показывает, что для рабочих стенок кокилей достаточно полно указанным требованиям отвечают при­веденные ниже материалы.

Наиболее широко для изготовления кокилей применяют серый и высокопрочный чугуны марок СЧ20, СЧ25, ВЧ42-12, так как эти материалы в достаточной мере удовлетворяют основным требо­ваниям и сравнительно дешевы. Эти чугуны должны иметь ферритно-перлитную структуру. Графит в серых чугунах должен иметь форму мелких изолированных включений. В этих чугунах не допускается присутствие свободного цементита, так как при нагревах кокиля происходит распад цементита с изменением объема материала, в результате в кокиле возникают внутренние напряжения, способствующие короблению, образованию сетки разгара, снижению его стойкости. В состав таких чугунов для повышения их стойкости вводят до 1% никеля, меди, хрома, а со­держание вредных примесей серы и фосфора должно быть мини­мальным. Например, для изготовления кокилей с высокой тепло-нагружснностью рекомендуется [14] серый чугун следующего химического состава, мае. %: 3,0—3,2 С; 1,3—1,5 Si; 0,6—0,8 Mn; 0,7—0,9 Cu; 0,3—0,7 Ni; 0,08—0,1 Ti; до 0,12 S; до 0,1 Р.
