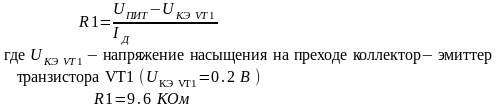

Значения сопротивления R1 можно рассчитать по следующей формуле
при IД=5 мА, а значение сопротивления R2 будет равно
где UБЭ VT1 – напряжение насыщения на переходе база - эмиттер транзистора VT1;UВХ_МIN – минимальное входное напряжение (2.4 В - уровень ТТЛШ);
IБ – ток протекающий через базу VT1
где IК – ток протекающий через коллектор VT1 (IК= IД)
5. АПРОКСИМАЦИЯ СТАТИЧЕСКОЙ ХАРАКТЕРИСТИКИ НЕЛИНЕЙНОГО ДАТЧИКА
Уравнение аппроксимированного участка статической характеристики нелинейного датчика выглядит следующим образом:
U (p) = a*p + b, | (2) |
где a и b – коэффициенты, представленные в форме чисел с фиксированной точкой.
С АЦП приходит 12-ти разрядный код в диапазоне 0..4095,что соответствует диапазону входных напряжений 0 ...+2.5 В.
Разрешающую способность по напряжению можно рассчитать как:
U = код*МЗР(Младший Значащий Разряд) | (3) |
где МЗР =
где UВХ MAX – максимальное входное напряжение подаваемое на вход АЦП;
UВХ MIN – минимальное входное напряжение подаваемое на вход
Выразив p из (2) и приняв во внимание (3), формула нахождения давления от напряжения примет следующий вид:
Для уменьшения погрешности аппроксимации статическая характеристика нелинейного датчика давления делится на 4 равных отрезка и находятся коэффициенты a и b (см. табл.6) для уравнения вида p(код)=a*код+b описывающего каждый из этих отрезков.
Таблица 6
Таблица переведенных коэффициентов
№ участка | a10 | b10 | a16 | b16 |
1 | 0.001203 | 0.010377 | 0.004edf | 0.02a8 |
2 | 0.001206 | 0.007413 | 0.004f03 | 0.01e5 |
3 | 0.001219 | -0.02094 | 0.004fe5 | 0.055c |
4 | 0.001245 | -0.101148 | 0.005197 | 0.19e4 |
Аппроксимация статической характеристики нелинейного датчика давления была произведена с помощью программы MATHCAD 8.0 (см п.5)
5.1 Оценка погрешности аппроксимации
Оценка этой погрешности была произведена на программе MATHCAD 8.0 (см п.4), и она составляет АПР=0.093 %
6. ВЫБОР ФОРМАТА ДАННЫХ
В курсовом проекте выбран формат чисел с фиксированной точкой.
Для коэффициентов a выделяется три байта под дробную часть и один байт под целую часть, а для b два байта под дробную часть и один байт под целую часть Для кода достаточно двух байт, а для результата три байта под целую и два байта под дробную части соответственно.
6.1 Оценка погрешности от перевода коэффициентов
В соответствии с выбранным форматом данных данную погрешность можно найти так:
пер.коэф=k*код+b=2-24*4096-2-16
пер.коэф = 0.044 % | (4) |
7. ОЦЕНКА ПОГРЕШНОСТЕЙ
При расчетах в курсовой работе мы оценили погрешности возникающие от АЦП, аппроксимации, нормирующего усилителя и других. Суммарная погрешность всей ССД равняется сумме найденных погрешностей, то есть:
СУМ=АЦП+НУ+АПР+пер.коэф
где АЦП – погрешность вносимая от АЦП (см табл.4);
НУ - погрешность от нормирующего усилителя (см. ф.(1));
АПР - погрешность от аппроксимации(см.п.4);
пер.коэф - погрешность от перевода коэффициентов (см. 4)
СУМ=0,1098+??+0.093+0.044
8. РАСЧЕТ ПОТРЕБЛЯЕМОЙ МОШНОСТИ ОСНОВНЫМИ ЭЛЕМЕНТАМИ СХЕМЫ
Примерную потребляемую мощность можно найти по формуле
где РМП – мощность потребляемая МП(РМП=0,1 Вт);
РАЦП - мощность потребляемая АЦП(РАЦП=0.0050 Вт);
РWDT - мощность потребляемая сторожевым таймером (РWDT=0.001);
PБУФ - мощность потребляемая буфером порта RS-232 (PБУФ=0.01);
PОУ - мощность потребляемая операционным усилителем (PОУ=0.09);
ПРИЛОЖЕНИЯ
Приложение 1
Точные значения кварцев
Кратность | Скорость передачи (Кбод) | Частота кварца (МГц) | |
SMOD=0 (1/64) | SMOD=1 (1/32) | ||
1 | 115,2 | 7,3728 | 3,6864 |
2 | 57,6 | 3,6864 | 1,8432 |
3 | 38,4 | 2,4576 | 1,2288 |
4 | 28,8 | 1,8432 | 0,9216 |
5 | 23,04 | 1,4746 | 0,73728 |
6 | 19,2 | 1,2288 | 0,6144 |
7 | 16,457142 | 1,053257 | 0,526628 |
8 | 14,4 | 0,9216 | 0,4608 |
9 | 12,8 | 0,8192 | 0,4096 |
10 | 11,52 | 0,73728 | 0,36864 |
12 | 9,2 | 0,6144 | 0,3072 |
Приложение 2
Возможные значения кварцев
SMOD=0
Кратность | Скорость передачи (Кбод) | Частота кварца (МГц) | |
SMOD=0 (1/64) | SMOD=1 (1/32) | ||
1 | 115,2 | 7,366503 | 7,378725 |
2 | 57,6 | 3,673807 | 3,698251 |
3 | 38,4 | 2,438711 | 2,475377 |
4 | 28,8 | 1,818014 | 1,866903 |
5 | 23,04 | 1,443078 | 1,504189 |
6 | 19,2 | 1,191022 | 1,264355 |
7 | 16,457142 | 1,009183 | 1,094738 |
8 | 14,4 | 0,871229 | 0,969007 |
9 | 12,8 | 0,762533 | 0,872533 |
10 | 11,52 | 0,674317 | 0,796539 |
12 | 9,2 | 0,538844 | 0,685511 |
SMOD=1
Кратность | Скорость передачи (Кбод) | Частота кварца (МГц) | |
SMOD=0 (1/64) | SMOD=1 (1/32) | ||
1 | 115,2 | 3,683252 | 3,689363 |
2 | 57,6 | 1,836904 | 1,849126 |
3 | 38,4 | 1,219356 | 1,237689 |
4 | 28,8 | 0,909007 | 0,933452 |
5 | 23,04 | 0,721539 | 0,752095 |
6 | 19,2 | 0,595511 | 0,632178 |
7 | 16,457142 | 0,504592 | 0,547369 |
8 | 14,4 | 0,435615 | 0,484504 |
9 | 12,8 | 0,381267 | 0,436267 |
10 | 11,52 | 0,337159 | 0,398270 |
12 | 9,2 | 0,269422 | 0,342756 |
Приложение 5
Подпрограмма инициализации
MOV SCON,#10010000b ; устанавливается второй режим УАПП
SETB 87h,1 ;SMOD=1
MOV IP,#00010000b ;высокий уровень приоритета прерывания у приема передатчика
MOV IE,#10010000b ; разрешаем прерывания
Подпрограмма записи 12-ти бит в управляющий регистр AD7890
SETB P1.2 ;Устанавливаем линию SCLK
SETB P1.4; Устанавливаем линию TFS
MOV R1,0Ch ; организовываем счетчик переданных бит (12)
MOV A,R0 ; загружаем а аккумулятор передаваемые биты
MET0:RRC A ; проталкиваем во флаг С передаваемый бит
MOV P1.1,C ; выставляем передаваемый бит на Р1.1
ACALL DELAY ;ожидаем
CPL P1.2 ;инверсия Р1.2
ACALL DELAY ;ожидаем
CPL P1.2 ; инверсия Р1.2
DJNZ R2,MET0
CPL P1.4
Подпрограмма задержки на 0.006 сек.
DELAY:MOV R0,C8h
MET1:NOP
DJNZ R0,MET1
RET
Подпрограмма задержки на 0.6 сек.
DELAY2:MOV R0,Ah
`MOV R1,Ah
MET1:NOP
MET2:NOP
DJNZ R1,MET2
DJNZ R0,MET1
RET
Подпрограмма работы сWDT
ACALL DELAY2 ;ожидаем
CPL P1.6
ACALL DELAY2 ;ожидаем
