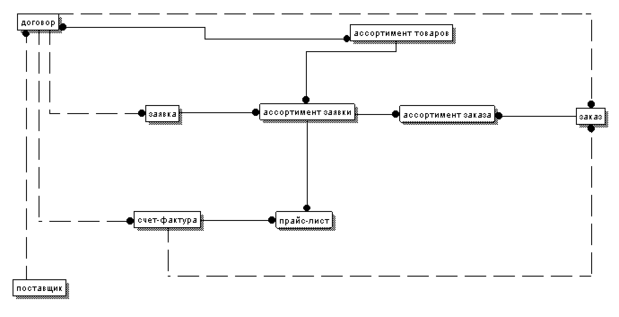

Рис 2.1. Связи между сущностями

2.5 Построение логической модели.

Выполнив анализ сущностей и связей меду ними построим логическую модель, в виде отношений (таблица 2.2)

Таблица 2.2

Рис 2.2 ER-диаграмма модели данных АСИС “Учет поставок”

3. Проектирование алгоритмов справочно-информационной системы учета и контроля поставок на предприятие.

Алгоритмизация в самом общем виде может быть определена как процесс направленного действия проектировщика (группы проектировщиков), необходимый для выработки алгоритмов, достаточных для реализации создаваемого объекта (системы), удовлетворяющего заданным требованиям [19]. Завершающим этапом алгоритмизации является выпуск набора алгоритмов, отображающий решения, принятые проектировщиком, в форме, необходимой для производства объекта (системы). При проектировании системы я использовал три класса алгоритмов:

• Алгоритмы, связанные с проектированием АСИС;

• Алгоритмы реляционной алгебры, необходимые для работы с БД;

• Алгоритмы расчета необходимых показателей (вычисление задолженности предприятия по оплате поставок, определение оптимального счета-фактуры).

3.1 Выбор метода проектирования АСИС.

Метод — это последовательный процесс создания моделей, которые описывают вполне определёнными средствами различные стороны разрабатываемой программной системы [18]. Методы важны по нескольким причинам. Во-первых , они упорядочивают процесс создания сложных программных систем. Во-вторых , они позволяют менеджерам в процессе разработки оценить степень продвижения и риск.

Обычно методы проектирования делятся на три основные группы;

• Метод проектирования сверху вниз;

• Метод потоков данных;

• Объектно-ориентированное проектирование.

Для структурного проектирования характерна алгоритмическая декомпозиция. Следует отметить , что большинство программ написано в соответствии с этим методом. Тем не менее структурный подход не позволяет выделить абстракции и обеспечить ограничение доступа к данным; он также не предоставляет достаточных средств для организации параллелизма. Структурный метод не может обеспечить создание предельно сложных систем , и он, как правило, неэффективен в объектных и объектно-ориентированных языках программирования. Поэтому данный метод не использовался для проектирования АСИС “Учет поставок”.

В методе потоков данных программная система рассматривается как преобразователь входных потоков в выходные. Метод потоков данных с успехом применялся при решении ряда сложных задач, в частности , в системах информационного обеспечения, где существуют прямые связи между входными и выходными потоками системы и где не требуется уделять особого внимания быстродействию. Но поскольку одним из основных требований предъявляемых к проектируемой АСИС является увеличение скорости автоматизации учета поставок и уменьшение временных затрат на оформление поставок на предприятии, то применение данного метода также нецелесообразно для проектирования АСИС.

Объектно-ориентированное проектирование (object-oriented design, OOD)—это подход в основе которого лежит представление о том , что программную систему нужно проектировать как совокупность взаимодействующих друг с другом объектов, рассматривая каждый объект как экземпляр определённого класса, причём классы образуют иерархию. Объектно-ориентированный подход отражает топологию новейших языков высокого уровня , таких как Object Pascal, C++, Smalltalk [23] и др. Модели, для проектирования которой используется вышеназванный подход проектирования присущи четыре главных элемента:

• Абстрагирование;

• Инкапсуляция;

• Модульность;

• Иерархия.

Абстрагирование позволяет выделить существенные характеристики проектируемого объекта, отличающие его от других объектов;

Инкапсуляция – процесс отделения друг от друга элементов объекта, определяющих его устройство и поведение. Она позволяет изолировать контрактные обязательства абстракции от их реализации.

Модульность – свойство системы, которая была разложена на внутренне связные, но слабо связанные между собой модули.

Иерархия – упорядочивание абстракций, расположение их по уровням.

Абстракция и инкапсуляция дополняют друг друга. Абстрагирование направлено на наблюдение поведения объекта извне, а инкапсуляция определяет четкие границы между различными абстракциями, т.е. наблюдение за поведением объекта изнутри.

Использование этих элементов проектирования и позволяет значительно увеличить производительность любой проектируемой системы.

Таким образом, для проектирования АСИС используется объектно-ориентированный подход.

3.2. Анализ алгоритмов работы с базой данных

Система управления разработанной БД использует реляционный подход для построения базы данных [20]. Подобные системы основаны на реляционной модели данных, которые используются для моделирования взаимосвязей между объектами реального мира и для хранения данных об этих объектах. Применение реляционной модели данных [27] обусловлено использованием реляционной алгебры и соответствующих алгоритмов и операций для выполнения действий над данными. Использование алгоритмов реляционной алгебры [20] позволяет обеспечить высокую производительность работы с базой данных.

Основные операции реляционной алгебры были впервые предложены Коддом [26]. Он доказал, что запросы, формулируемые с помощью языка исчисления могут быть сформулированы в языках реляционной алгебры и наоборот [18], т.е запросы представленные с помощью языка реляционной алгебры могут быть использованы для выполнения запросов к разработанной БД. Ниже приведен ряд запросов к БД:

SELECT nomer_dogovora, postav.nomer_postav, dogovor.nomer_postav,

naimen_post

FROM postav, dogovor

WHERE postav.nomer_postav=dogovor.nomer_postav

SELECT select nomer_zajavki, zajavka.nomer_dogovora,

dogovor.nomer_dogovora, naimen_post,postav.nomer_postav,

dogovor.nomer_postav

FROM from zajavka,dogovor,postav

WHERE (zajavka.nomer_dogovora=dogovor.nomer_dogovora)

AND (postav.nomer_postav=dogovor.nomer_postav)

SELECT nomer_zakaza, zakaz.nomer_dogovora, dogovor.nomer_dogovora,

naimen_post,postav.nomer_postav, dogovor.nomer_postav

FROM zakaz, dogovor, postav

WHERE (zakaz.nomer_dogovora=dogovor.nomer_dogovora)

AND (postav.nomer_postav=dogovor.nomer_postav)

Рассмотрим четыре операции над отношениями [20]:

• Селекция;

• Проекция;

• Теоретико-множественное объединение;

• Соединение.

Селекция (selected_on – подвергнутые селекции по) уменьшает количество строк в таблице, и ее можно представить как результат разрезания таблицы по горизонтали и удаления ненужных кортежей. Формально селекция записывается так:

R selected_on [] {синтаксис языка запросов (SQL)}

Здесь - это логическое выражение, которое может содержать сравнения значений одних атрибутов со значениями других в том же кортеже или с константами. В результате сохраняются только строки, удовлетворяющие .

Операция селекции соответствует программам, которые выбирают записи из файлов и печатают эти записи. Однако условия отбора могут относится только к отдельно взятым записям. Например, невозможно выбрать запись, исходя из того, что значение какого-либо ее поля равно или больше, чем значение этого поля в предидущей записи. В действительности почти невозможно смоделировать поведение автомата с конечным числом состояний, который изменяет свое состояние для каждой записи, изменяя тем самым критерии отбора для следующей записи.

Проекция (projected_to – спроецированное на) уменьшает количество столбцов в таблице; данную операцию можно представить себе как разрезание по вертикали название операции имеет своим источником понятие проекции множества точек N-мерного пространства в пространство с меньшим количеством измерений. Например, в результате проекции множества точек плоскости (Х,У) на ось Х получается множество точек, расположенных на этой оси. К сожалению, значения проекций некоторых “точек” могут совпадать; это произойдет в том случае, когда проекция удалит столбец, входящий в ключ, так что оставшиеся части двух “укороченных” кортежей могут быть идентичными. Тогда придется удалить дубликаты и тем самым уменьшить количество строк, т.е. размер БД. Если хотя бы один из возможных ключей при выполнении проекции останется незатронутым, то дубликатов не будет.

Формально проекция записывается следующим образом:

R projected_to {, }
