ратуры и самопроверяемых схем сжатия, обеспечивающих получение сводного сигнала ошибки, свидетельствующего о неисправности сменного блока. На рис. 21 приведена структурная схема самопроверяемого блока. Этот способ обеспечения самопроверяемости приводит к большим, до­полнительным затратам аппаратуры, что оправдывает его применение в больших интегральных .микросхемах. При реализации ЭВМ на больших и сверхбольших интегральных микросхемах последние часто используются неполностью, так как ограничивающим фактором является не число вен­тилей БИС, а число выводов. Поэтому введение в БИС дуб­лирующих схем, обеспечивающих ее самопроверяемость, позволяет более полно использовать возможность БИС без значительного увеличения объема аппаратуры .

8. МЕТОД ДИАГНОСТИРОВАНИЯ ПО РЕЗУЛЬТАТАМ РЕГИСТРАЦИИ СОСТОЯНИЯ.

Этот метод диагностирования характеризуется тем, что неисправность или сбой локализуется по состоянию ЭВМ, зарегистрированному в .момент проявления ошибки и со­держащему информацию о состоянии схем контроля, реги­стров ЭВМ, адресов микрокоманд, предшествующих момен­ту появления ошибки, и другую информацию. Место возник­новения ошибки определяется по зарегистрированному состоянию путем прослеживания трассы ошибки от места ее проявления до места ее возникновения. Диагноз выполня­ется с помощью программных средств диагностирования самой ЭВМ, если Диагностируется место возникновения сбоя, либо другой ЭВМ, если диагностируется отказ. В ЭВМ, имеющих сервисные процессоры, диагноз выполня­ется с помощью микропрограмм сервисного процессора.

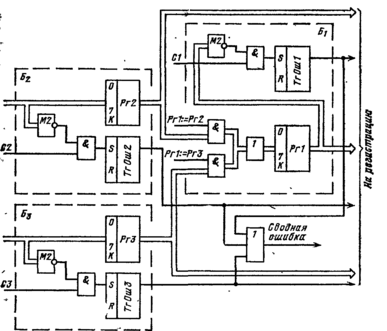

Для пояснения метода диагностирования по регистрации состояния рассмотрим схему, показанную на рис, 22. Эта схема размещена в трех разных блоках б₁-б_з. Выходы регистров Pгl — РгЗ. триггеров ошибок Тг0ш1 — ТгОшЗ, а также состояние регистра микрокоманд (на схеме не пока­зав) поступают на регистрацию состояния.

Предположим, что. в момент возникновения ошибки за­регистрировано следующее состояние:

Тг0ш1 =1; Pгl (0—7, К) = 111011111;

Тг0ш2=0; Рг2 (0—7, К) =00000000 1;

ТгОш3=0;РгЗ(0—7,К)=11111111 1.

Регистр микрокоманд содержит код микрооперации Рг1:=РгЗ.

Рис. 22. Пример к методу диагностирования по регистрации состояния

После анализа Тг0ш1 программные или микропрограм­мные средства диагностирования анализируют состояние Рг1 с целью обнаружения в нем несоответствия информа­ционных и контрольных бит. Поскольку такое несоответст­вие обнаружено, выполняется анализ регистра передатчи­ка. В конкретном случае это — регистр РгЗ, так как регистр микрокоманд в момент сбоя содержал код микрооперации Рг1:=РгЗ. Анализ содержимого регистра РгЗ показывает отсутствие в нем ошибок. В результате этого делается за­ключение о том, что наиболее вероятной причиной ошибки является сменный блок Б₁ или связи между блоком Б₃ и Б₁.

Список использованной литературы:

1. Б.М. Каган, И.Б. Мкртумян «Основы эксплуатации ЭВМ»

2. А.П. Волков «К вопросу об автоматической генерации диагностических средств»

3. В.А. Орлов, Д.М. Бурляев «Эксплуатация и ремонт ЭВМ. Организация работы ВЦ»
