Созданная программа «Склад ГО» – является современным решением задачи ведения складского учета средств ГО. Данная программа обладает рядом преимуществ перед аналогичными программами. Основными преимуществами данной программы являются:

• легкость в использовании

• удовлетворение специфических задач склада ГУ ГОЧС

• широкие возможности расширения

• высокая степень защиты

Данная программа разработана для склада ГУ ГОЧС г. Москвы, однако может применяться и на складах ГУ ГОЧС по всей территории РФ. Использование средств вычислительной техники и современного программного обеспечения значительно повышают уровень работы складов ГУ ГОЧС и позволяют своевременно и оперативно работать в условиях чрезвычайных ситуаций.

5. Приложения.

Приложение 1. Блок-схема работы программы.

П

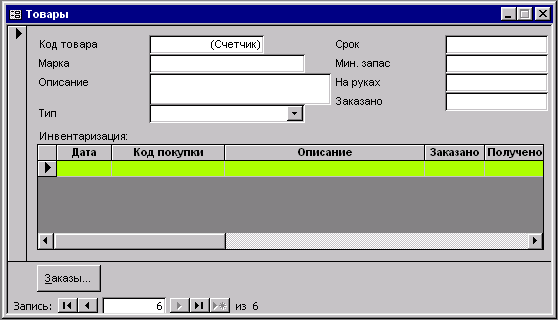

риложение 2. Экранные формы программы.

Список литературы.

1. В.Г.Атаманюк и др. «Гражданская оборона», Москва, «Высшая школа», 1986г.

2. Р.Ахаян и др. «Эффективная работа с СУБД», Санкт-Петербург, «Питер», 1997г.

3. Г.Саливан, Д.Бенаш «Секреты MS Access 97», Санкт-Петербург, «BHV», 1997г.

4. «Гражданская оборона». Под редакцией А.Т.Алтунина, «Военное издательство», 1984г.

5. Список литературы.

1. Р.Ахаян и др. «Эффективная работа с СУБД», Санкт-Петербург, «Питер», 1997г.

2. Г.Саливан, Д.Бенаш «Microsoft BackOffice в подлиннеке», Санкт-Петербург, «BHV», 1997г.

3. Д.Л.Вескес, М.Гандерлоу,М.Чипмен «Access и SQL Server», Москва, «Лори», 1997г.

4. Dwayne Gifford «Access 97 Unleashed», Indianapolis USA, «SAMS Publishing», 1997г.

ОХРАНА ТРУДА И ЭКОЛОГИЯ

Тема: «Обеспечение требований электробезопасности на рабочем месте программиста.»

Введение.

Стандартная конфигурация ПЭВМ включает слудующий набор оборудования: системный блок, монитор, принтер и периферийное оборудование. Наличие данных электроприборов является источником возникновения опасных и вредных производственных факторов.

В помещении, где находится ПЭВМ, действуют следующие неблагоприятные факторы:

• повышенный уровень напряжения электрической цепи, замыкание которой может произойти через тело человека;

• повышенный уровень шума;

• повышенный уровень электромагнитных излучений;

• недостаточная освещенность рабочей зоны;

• неблагоприятные метеорологические условия рабочей зоны;

• пожароопасные факторы;

Среди наиболее опасных факторов в помещении с электрооборудованием является возможность поражения человека электрическим током вследствии нарушения электроизоляции. Человек начинает ощущать протекающий через него ток промыщленной частоты (50 Гц) относительно малого значения: 0.6 – 1.5 мА. Этот ток называется пороговым ощутимым током. Ток 10 – 25 мА вызывает сильные и весьма болезненные судороги мышц, которые человек преодолеть не в состоянии. Такой ток называется пороговым неотпускающим. Ток 80 – 100 мА и выше вызывает существенные повреждения в организме человека.

Электробезопасность – это система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электро-магнитного поля и статического электричества.

Техническими являются средства, определяющие вероятность того, что количество электричества, проходящего через человека не превысит допустимого значения.

Способ электрозащиты выбирают исходя из величины напряжения оборудования и используемого режима нейтрали.

В сетях до 1000 В с заземленной нейтралью ( к которым подключаются вычислительные системы ) применяется зануление, как защитная мера, предотвращающая протекание тока через тело человека при повреждении электрической цепи и замыкании на корпус оборудования.

Зануление – это преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей электрооборудования или сетей, которые могут оказаться под напряжением.

Цель защиты занулением достигается автоматическим отключением поврежденного участка сети и одновременным снижением потенциала корпуса на время, пока не сработает отключающий аппарат.

Задача проектирования зануления – выбрать основные элементы зануления (нулевые защитные проводники, аппараты защиты и повторные заземления) и определить их параметры. В результате расчета проверяется соответствие выбранных элементов критерию эффективности зануления и в случае несоответствия назначаются меры ее повышения.

Проектирование зануления.

1. Исходные данные.

Необходимо спроектировать зануление электрооборудования с номинальным напряжением 220В. Электрооборудование представляет собой компьютерный процессор с монитором. Мощьность процессора составляем 120Вт, монитора – 360Вт. С учетом подключения периферийной аппаратуры ( в нашем случае – принтера) считаем, что мощьность нашего электрооборудования не превышает 1кВт. Следовательно, номинальный ток составляет I_н = P/U = 4,5 A.

Для питания электрооборудования от цеховой силовой сборки используется провод марки АПР, прокладываемый в стальной трубе. Сечение алюминиевого провода S = 2,5 мм². Диаметр водогазопроводной трубы для прокладки проводов d = 19,1 мм. Потребитель подключен к третьему участку питающей магистрали. Длина участка 0,05 км. Первый участок магистрали выполнен четырехжильным кабелем марки АВРЕ с алюминиевыми жилами сечением 3х70, 1х25 мм² в полихлорвиниловой оболочке, длина участка 0,23 км. Участок защищен автоматом типа А3134 с комбинированным расцепителем на номинальный ток I_н = 150 A. Участок магистрали №2 выполнен кабелем АВРГ 3х35, 1х10 мм², длина участка 0,075 км, участок защищен автоматическим выключателем А3134 с тепловым расцепителем на номинальный ток I_н = 80 A. Магистраль питается от масляного трансформатора типа ТМ – 1000 с первичным напряжением 10 кВ и вторичным 400/230 В, со схемой соединения обмоток . Магистраль зануления на первых двух участках выполнена четвертой жилой питающего кабеля, на третьем участке – стальной трубой.

На щите подстанции, от которой питается рассматриваемая магистраль, установлены измерительные трансформаторы тока.

С хема питания прибора представлена на рисунке 1:

ТП – трансформаторная подстанция, РП – распределительный пункт, СП – силовая подстанция.

2. Выбор аппарата защиты, сопротивления и места сооружения повторных заземлений.

Применим для защиты предохранитель типа ПР-2.

I_пр = 1,25 I_н, где I_н - номинальный ток электрооборудования.

I_пр = 1,25  4,5 = 5,6А.

Для расчета выбираем номинал предохранителя 6А.

В схеме электроснабжения используется один участок длиной более 200м, поэтому необходимо сооружение повторного заземления на распределительном пункте (РП). Сопротивление повторного заземления регламентируется ГОСТом 12.1.030-81. В ПУЭ регламентируется сопротивление растеканию всех повторных заземлителей, которое в любое время года должно быть не больше 5, 10, 20 Ом соответствено при 380, 220, 127 В источника однофазного тока. Т.о. сопротивление повторного заземления в нашем случае не должно превышать 10 Ом.

3. Расчетная проверка зануления.

3.1. Определяем расчетный ток однофазного короткого замыкания для предохранителя ПР-2. Если среда нормальная

I _о.к.з. > к I_н, где I_н - номинальный ток защитных аппаратов ( в данном случае – предохранителя);

к – коэффициент кратности; для ПР-2 к =3.

I _о.к.з. = 3  6 = 18 А

Ток однофазного короткого замыкания, обеспечиваемый схемой зануления, определяется по формуле:

I_з = ,

где z_т -расчетное сопротивление трансформатора, z_п - суммарное полное сопротивление фазного провода и нулевого защитного проводника.

3.2. Определяем расчетное сопротивление трансформатора ( по табл. 6.1 [1]).

z_т = 0,081 Ом; z_т / 3 = 0,027 Ом.

3.3. Полное сопротивление петли “фазный-нулевой провод” определяется по формуле:

z_п = z_ф + z_н; где z_ф = ;

z_н = ;

Определяем активное сопротивление фазного провода для каждого участка и суммарное по формуле:

r = ; где - удельное сопротивление материала ,

l - длина участка, км;

S - сечение провода, мм²

_алюм = 31,4 ;

r_ф1 = 31,4  0,23 / 70 = 0,1032 Ом;

r_ф2 = 31,4  0,075 / 35 = 0,0673 Ом;

r_ф3 = 31,4  0,05 / 2,5 = 0,628 Ом;

r_ф = 0,7985 Ом.

3.4. Определяем расчетное активное сопротивление фазных проводов с учетом температурной поправки, считая нагрев проводов на всех участках равным 55⁰ С.

r_ф = r_ф  К_т, где К_т = 1 +  (Т-20) - поправочный коэффициент

 - температуреный коэффициент сопротивления.

Для алюминия  = 0,004 град^–1 [12],

К_т = 1 + 0,004 (55 – 20) = 1,14;

r_ф = 1,14  0,7985 = 0,9103 Ом.

3.5. Определяем активное сопротивление нулевого защитного проводника:

r_н1 = 31,4  0,23 / 25 = 0,2889 Ом,

r_н2 = 31,4  0,075 / 10 = 0,2355 Ом,

Для водогазопроводной трубы из стали d = 19,1 мм, погонное сопротивление

r_ =1,8 Ом/км (табл. 25, [11])

r_н3 = r_  l = 1,8  0,05 = 0,09 Ом.

3.6. Определяем расчетное активное сопротивление магистрали зануления с учетом температурной поправки.

r_н1t = 0,2889  1,14 = 0,3293 Ом,

r_н2t = 0,2355  1,14 = 0,2684 Ом,

Кtстали = 1 + 0,05  (55 - 20) =1,175, где  - температурный коэффициент сопротивления для стали.

r_н3t = 0,09  1,175 = 0,1057 Ом

r_н = 0,7036 Ом.
