Если кодовая группа , приходящая через два цикла не совпадает с кодом ЦСС , то счетчик по выходу из синхронизма вновь заполняется и цикл поиска возобновляется .

В случае обнаружения истинного синхросигнала производится приращение счетчика по входу в синхронизм и проверка наличия ЦСС в следующем четном цикле . Заполнение сч . вх . свидетельствует о вхождении в синхро-низм . Сигналом с его выхода сбрасывается счетчик по выходу из синхронизма .

Функциональная схема устройства , реализующая данный алгоритм представлена на рисунке 3.4 .

Недостатком данной схемы является отсутствие проверки кодовых комбинаций в нечетных циклах группового сигнала . Вследствие этого возможно установление синхронизма при наличии “ молчащего ” канала , т.е. синхронизма по кодовой комбинации , совпадающей с ЦСС и передаваемой длительное время .

В стандарте на линию ИКМ – 30/32 предусмотрено разделение циклов на четные и нечетные с соответствующей подачей синхросигналов четного ( ЦССч ) и нечетного ( ЦССн ) циклов . Ввиду упрощенной структуры ЦССн эти сигналы могут быть использованы только для проверки правильности нахождения ЦССч . Таким образом вхождение в цикловый синхронизм должно состоять из следующих этапов :

1 – поиск во входящем ИКМ–сигнале кодовой комбинации , совпадающей с ЦССч ;

1. – ожидание через 256 тактовых импульсов прихода ЦССн ;

2. – ожидание через 256 тактовых импульсов прихода ЦССч и т.д.

Таким образом поиск нулевого цикла производится только по сигналу ЦССч , а проверка правильности нахождения ( накопления ) – по сигналу ЦССч , и ЦССн .

РГ

СЧ_ТИ

Вход

ИКМ

Схема однократного сброса с самоблокировкой

R

R ^/

ТИ

Разблокировка

256

256

ДШ

ЦСС_Н

ЦСС_Ч

&

1

CR

124

CЧ_ВХ

&

1

&

CR

124

1

CЧ_ВЫХ

&

1

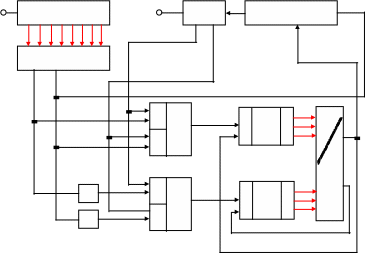

Рис .3.4. Функциональная схема устройства цикловой синхронизации .

Алгоритм , реализующий последовательность операций , представлен на рисунке .Функциональная схема устройства , работающего по данному алгоритму , представлена на рисунке . На рисунке имеется блок “ схема однократного сброса с самоблокировкой ” , работающий следующим обра-зом : при поступлении на его вход R первого импульса ЦССч он выра-батывает один короткий импульс сброса СЧ_ТИ и самоблокируется ( т.е. далее на импульсы ЦССч не реагирует ) до поступления сигнала “ РАЗ-БЛОКИРОВКА ” , который вырабатывает решающее устройство в случае отсутствия синхронизма .

Данные алгоритмы и функциональная схема приняты за базовые при построении устройства цикловой синхронизации .

СВЕРХЦИКЛОВАЯ СИНХРОНИЗАЦИЯ .

Сигнал ИКМ – 30/32 кроме циклов разбивается еще и на сверхциклы . Каждый сверхцикл состоит из 16 циклов . Сверхцикловый синхросигнал ( СЦСС ) передается в 16–том канальном интервале нулевого цикла . Алгоритм вхождения в сверхцикловый синхронизм в основном схож с алгоритмом вхождения в цикловый синхронизм при наличии только ЦССч .

Отличие состоит только в разрядности счетчика СЧ_ТИ и других коэффици-ентах накопления N _ВХ и N _ВЫХ . Т. к. СЦСС поступает один раз в 16 циклов , то далее пользоваться десятичной системой счисления при указании состояния СЧ_ТИ неудобно . СЧ_ТИ в системе сверхцикловой син-хронизации должен содержать 12 двоичных разрядов . Для удобства разобьём эти разряды на три тетрады условно по 4 разряда в каждой и будем пользоваться шестнадцатиричной системой счисления для обозначе-ния состояния СЧ_ТИ .

Устройство сверхцикловой синхронизации начинает работать только после вхождения в цикловой синхронизм . Алгоритм работы устройства сверхцикловой синхронизации приведен на рисунке 3.5 .

Функциональная схема устройства , работающего по данному алгоритму , приведена на рисунке 3.6.

Совмещенная функциональная схема устройства цикловой и сверх-цикловой синхронизации приведена на рисунке 3.7.

Коэффициетн накопления N_{ВХ Ц} = 2 , N_{ВЫХ Ц} = 4 , N_{ВХ СЦ} = 2 , N_{ВЫХ СЦ} = 2

Для индикации состояний схемы ( есть цикловый синхронизм нет сверхциклового синхронизма ) в схему введены два флаговых триггера ТГ_Ц и ТГ_СЦ , к выходам которых подключены по два светодиода – зеленый и красный .

Функциональная схема устройства ( рисунок ) состоит из следующих устройств :

1. Входного сдвигового регистра РГ_ВХ .

2. Дешифратора сигналов синхронизации ДШ_СНХ , имеющего выходы ЦН , ЦЧ , СЦС , на которыхпоявляются сигналы логической

единицы при подачи на входы 1 … 8 кодовых комбинаций , соответствующих ЦСС_Н , ЦСС_Ч , СЦСС .

1. Счетчика тактовых импульсов СЧ_ТИ , разбитого на 3 тетры и име-ющего 2 входа сигналов : СБР – сбрасывает весь счетчик и СБР₃ – только старшую тетраду .

2. Дешифратора состояния СЧ_ТИ – ДШ_ТИ . Назначение выходов ДШ_ТИ :

• ЧЦ – код ЦСС_Ч

• НЦ – код ЦСС_Н

• 16 – код КИ₁₆ любого цикла

• СЦ – код СЦСС

• СК – код слежебного канала ( т.е. КИ₁₆ любого цикла , кроме ЦО )

Кроме того , имеется возможность “ настроить ” ДШ_ТИ на любой ί–тый канал путем подачи на его дополнительные входы двоичного кода , соответствующего номеру этого канала .

1. Параллельных регистров РГ_СК и РГ ί , служащих для выделения сигналов ( 16–того ) и ί–того каналов . Сигналы записи поступают на входы С регистров с выходов СК и ί ДШ_ТИ .

Флаг Ц =

зел.(есть

Ц синхр.)

СЧ_ТИ+1

СЧ_ТИ=16

нет

СЦСС=1

нет

СЧ_ТИ=N_СЦ

Блокировка

установки СЧ_ТИ

СЧ_ТИ+1

нет

СЧ_ТИ=N_СЦ

СЦСС=1

СЧ_{ВЫХ СЦ} +1

СЧ_{ВХ СЦ} +1

СЧ_{ВЫХ СЦ}=N_{ВЫХ СЦ}

СЧ_{ВХ СЦ}=N_{ВХ СЦ}

СЧ_{ВХ СЦ} =0

СЧ_{ВЫХ СЦ} =0

Разблокировка

установки СЧ_ТИ

Есть СЦ

синхр.

Нет СЦ

синхр.

Рис . 3.5. Алгоритм работы устройства сверхцикловой синхронизации .

Вход

ИКМ

Схема однократного установки с самоблокировкой

ТИ

РГ

СЧ_ТИ

УСТ

УСТ

Разблокировка

N_СЦ

N₁₆

ДШ

&

СЦСС

CR

124

CЧ_ВХ

&

CR

124

&

CЧ_ВЫХ

1

Рис .3.6. Функциональная схема устройства сверхцикловой синхронизации .

1. Схемы совпадения сигналов цикловой синхронизации с состояниями СЧ_ТИ – СВП_Ц . Эта схема генерирует сигнал ДА при совпадении сигналов ЦН и НЦ или ЦЧ и ЧЦ . Если при наличии сигнала ЧЦ не будет сигнала ЦЧ , или при наличии сигнала НЦ не будет сигнала ЦН , то СВП_Ц выдаст сигнал НЕТ .

2. Счетчика входа в цикловый синхронизм СЧ_ВХЦ .

3. Счетчика выхода из циклового синхронизма СЧ_ВЫХЦ .

4. Схемы совпадения сигналов сверхцикловой синхронизации с состояниями СЧ_ТИ – СВП_СЦ .

5. Счетчика входа в сверхцикловый синхронизм СЧ_{ВХ СЦ} .

6. Счетчика выхода из сверхциклового синхронизма СЧ_{ВЫХ СЦ} .

7. Шести схем триггеров : ТГ_СБР ( триггер сброса ) , ТГ_УСТ ( триггер установки ) , ТГ_{ВХ Ц} ( флаговый триггер входа в цикловый синхро-низм) , ТГ_{ВЫХ Ц} ( флаговый триггер выхода из циклового синхро-низма , ТГ_{ВХ СЦ} ( флаговый триггер входа в сверхцикловый синхро-низм ) , ТГ_{ВЫХ СЦ} ( флаговый триггер выхода из сверхциклового синхронизма )
