РАЗРАБОТКА ФУНКЦИОНАЛЬНО–ЛОГИЧЕСКОЙ СХЕМЫ БЛОКОВ ПРОЕКТИРУЕМОГО

УСТРОЙСТВА

3.1. Функциональные характеристики , архитектура и

схемотехника блока группового канального интерфейса .

Блок ГКИ предназначен для обеспечения стыка ( подключения ) групповых цифровых входящих каналов ИКМ-30/32 абонентских и соединительных линий с коммутационным оборудованием цифровых АТС синхронной сети связи .

Основные функции , выполняемые ГКИ следующие :

– поиск и выделение сигналов цикловой и сверхцикловой синхронизации входящего ИКМ тракта ;

– фазовая и цикловая синхронизация входящего ИКМ канала с групповыми входами АТС ;

– ввод служебных сигналов АТС в любой информационный канал группового тракта ИКМ ;

– ввод / вывод служебного 16-го канала группового тракта ИКМ ;

– соединение шины управляющей ЭВМ с любым информационным каналом ИКМ тракта ( ввод / вывод ) ;

– формирование циклового и сверхциклового синхронизма исходящего группового канала ИКМ -30/32 ;

– ввод служебных сообщений в 16-й канал исходящего интерфейса группового канала ИКМ -30/32 .

Входящий групповой канал ИКМ-30/32 поступает на вход блока фазовой синхронизации . С выхода блока фазовой синхронизации групповой канал ИКМ , синхронизированный по фазе ( по тактам ) с АТС , поступает на входы блока выделения циклового синхросигнала и буфера цикловой синхронизации .

Блок выделения циклового синхросигнала обеспечивает поиск синхросигнала и вхождение в синхронизм , а также задает моменты установки начального адреса каналов при записи в буфер цикловой синхронизации и выдает служебные сигналы в устройство управления при возникновении сбоев .

С выхода буфера цикловой синхронизации входящий канал ИКМ , синхронный с АТС , через мультиплексор/демультиплексор и буферную схему поступает на выходы ГКИ .

Мультиплексор/демультиплексор осуществляет связь внутренней шины ГКИ с информационными и служебными каналами тракта ИКМ .

Мультиплексная внутренняя шина служит для обмена информацией между каналами ИКМ тракта и шиной управляющей микро-ЭВМ , через соответствующие интерфейсы :

– интерфейс служебных сигналов выполняет функции выделения , буферизации и ввода/вывода сигналов информационных каналов ( например, посылка вызова , отбой и др . )

( Рассматриваются варианты : синтезатор , непосредственный доступ к каналам и др .) ;

– интерфейс 16-го канала осуществляет ввод/вывод служебной информации 16-го канала , необходимой для межпроцессорного обмена ;

– интерфейс абонентских каналов обеспечивает доступ к любому абонентскому каналу и может использоваться для сопряжения уплотненного канала передачи данных с групповым трактом ИКМ , а также для диагностики абонентских каналов .

Передатчик цикловых синхроимпульсов предназначен для формирования в групповом исходящем канале ИКМ-30/32 циклового и сверхциклового синхросигналов в формате внутрисистемного обмена , либо в формате стандартного канала ИКМ-30/32 .

Управление режимами работы ГКИ , типами и адресами обмена осуществляется с помощью устройства управления по командам , поступающим из микро-ЭВМ .

3.1.1. Схема выравнивания по фазе и циклам .

Схема выравнивания по фазе и циклам представлена на рисунке и содержит блок фазовой синхронизации . Блок фазовой синхронизации включает в себя ЗУ с раздельной адресацией ячеек по записи и считывания , счетчики записи ( сч..1 ) и считывания ( сч.2 ) , дешифратор адреса записи ( ДШ ) , мультиплексор считывания ( МХ ) , вычислитель ( ∆φ ) и ПЗУ предустановки счетчика .

Раздельные независимые режимы записи и считывания ячеек ЗУ мо-гут быть реализованы при использовании в качестве ячеек ЗУ D–триггеров. Разделение этих режимов позволяет избежать искажений информации . Запись в ЗУ осуществляется в ячейки , адресуемые счетчиком записи , на счетный вход которого подаются тактовые импульсы , синхронные с входным ИКМ трактом . Считывание информации из ЗУ производится с задержкой относительно входящей информации из ячеек , определяемых счетчиком считывания , который работает с фазой тактовых импульсов АТС .

Число ячеек ЗУ определяется максимально возможной величиной изменения фазы входящего канала относительно фазы тактовых импульсов АТС ( фазового дрожания ) за время сеанса связи :

N = 2_*∆φ_макс ,

где N – число ячеек ЗУ ,

∆φ_макс – максимальный сдвиг фазы относительно средней величины , кратный длительности интервала .

Предварительная установка счетчиков записи и считывания производится при каждом цикле вхождения в синхронизм или в случай-ных сбоев . Разность кодов предустановки , записываемых в счетчики , должна составлять :

А1 – А2 = N/2 = ∆φ

С целью контроля записи по фазе в схему целесообразно ввести вычитатель ( ∆φ ) , определяющий разность кодов счетчиков , и индициру-ющий превышение допустимого фазового сдвига . ( Прорабатывается воз-можность введения цифровой ФАП ) .

С выхода блока фазовой синхронизации информация поступает в буфер цикловой синхронизации , представляющий собой ЗУ с последовате-льной записью и считывания объемом 256 бит , осуществляющее временн-ую задержку входящего канала . Чередование циклов записи/считывания производится с тактовой частотой с фазой АТС . Адреса ячеек при записи и считывания определяются счетчиками адресов с предустановкой , со-ответственно цикловыми синхроимпульсами входящего канала ИКМ – 30/32 ( ЦСИАб ) и АТС ( ЦСИАТС ) . Сигналы предустановки вырабатываются блоком выделения циклового синхросигнала в процессе вхождения в синхронизм . Данная функциональная схема выравнивания представлена на рисунке 3.1.

3.1.2. Блок выделения синхросигнала .

Цикловая синхронизация в системе ИКМ – 30/32 осуществляется путем передачи в групповом канале ИКМ односимвольного синхросигнала ( 7–битовое слово нулевого канала цикла ) . Код синхросигнала принимаем стандартным для системы ИКМ – 30/32 .

В функции устройства выделения циклового синхросигнала входят :

• поиск циклового синхросигнала ;

• установление состояния синхронизма ( выделение циклового синхросигнала ) ;

• обнаружения нарушений синхронизма ;

• защита от случайных сбоев синхронизации .

На этапе вхождения в синхронизм целесообразно использовать метод скользящего поиска временного положения периодической последователь-ности сосредоточенных синхрогрупп в принимаемом сигнале .

D

C

M X

DI

A

З / С

ИКМ

ИКМ

D

C

D

C

ЗУ

DO

M X

A

D1

D2

СЧ3

R

R

ПЗУ

СЧ1

∆φ

ЦСИ_АТС

ЦСИ_Аб

ДШ

ТИ_АТС

∆φ

СЧ4

ТИ_Аб

+ –

Рис .3.1. Схема выравнивания .

В системах , где прием символов синхросигнала в интервалы надежного приема информации осуществляется с высокой достоверностью ( вероятность ошибки 10^–4…10^–5 и менее ) , применение метода скользящего поиска позволяет обеспечить высокое быстродействие установления и восстановления синхронизма по циклам .

Схему выделения циклового синхросигнала ( ЦСС ) можно представить в виде , изображенном на рисунке 3.2.

Символы группового канала ИКМ поступают на вход опознавателя циклового синхросигнала , содержащего регистр сдвига . В течение каждого такта происходит сравнение 7–разрядной кодовой группы с кодом синхросигнала и на выход выдается результат сравнения . Анализатор сравнивает сигналы опознавателя и цикловые импульсы , поступающие с делителя . На выходе анализатора формируются сигналы наличия или отсутствия циклового синхросигнала в канале .

ТИ

ИКМ

+1

=512

СЧ_ТИ

СЧ_ВЫХ

+1

РГ

R

R

&

&

ДШ

&

СЧ_ВХ

–1

ЦСС

1

R

НЕТ

СИНХР.

+1

Р

=N_ВЫХ

=N_ВХ

НЕТ

СИНХР.

ис.3.2. Схема Выделения ЦСС .

Решающее устройство на основе поступающих из анализатора сигналов определяет , имеется ли состояние синхронизма и управляет делителем . Решающее устройство при отсутствии синхронизма переводит устройство поиска и контроля цикловой синхронизации в режим поиска синхронизма .

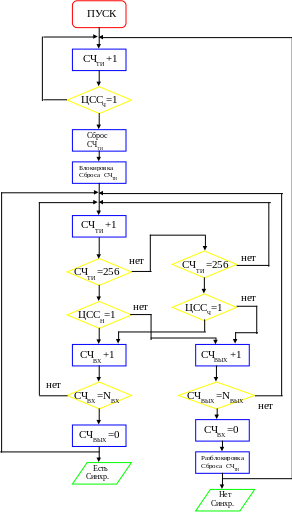

Структуру циклового синхроимпульса примем стандартной для системы передачи ИКМ – 30/32 . Данная структура предусматривает отличие цикловых синхросигналов , передаваемых в соседних циклах для предотвращения состояния должного синхронизма при наличии «молчащего» информационного канала в групповом тракте . Контроль цикловой синхронизации может осуществляться как по наличию ЦСС в четных циклах , так и по синхросигналам четного и нечетного циклов . Алгоритм работы устройства цикловой синхронизации представлен на рисунке 3.3.

Рис . 3.3. Алгоритм работы устройства цикловой синхронизации .

После пуска счетчика тактовых импульсов ( сч . ТИ ) , выполняющего функции делителя ( рисунок ) происходит счет тактов в течение двух циклов передача . В конце счета производится проверка наличия ЦСС .

При пуске устройства синхронизации вероятность этого события мала и в этом случае происходит заполнение счетчика по выходу из синхронизма ( сч . вых .) в течение 10 первых циклов передачи ( коэффициент счета данного счетчика уточняется ) . После заполнения счетчика отрабатывается цикл вхождения в синхронизм , заключающийся в поиске циклового синхросиг-нала и его проверка .

Поиск синхросигнала начинается с проверки в каждом такте его наличия в групповом канале . При обнаружении ЦСС ( или кодовой после-довательности совпадающей с ним ) производится сброс счетчика тактовых импульсов , сброс счетчика по входу в синхронизм ( сч . вх . ) и вычитание единицы из счетчика по выходу синхронизма .
