Для объединения сети корпуса радиоспециальности с сетью УК1, УК2 используется многомодовый волоконно-оптический кабель уличногоисполнения содержащий четыре жилы. Такое количество жил обусловленотем, что для создания одного канала необходимо две жилы (RX-прием,TX-передача). На две требуется два физических канала, следовательно четыре жилы. Прокладка кабеля под землей нереальна по стоимости, поэтому предлагается использовать так называемую "воздушку". Оптоволокно натягивается вдоль тросса идущего через крыши всех включенных в проект зданий. На крышах нового общежития и 7-го экипажа жилы предназначены для сети FESMA разрываются, и подключаются к HUB-у поддерживающему стандарт 100VG и поддерживающие оптоволоконные трансиверы(рис. 12).

Рис. 12.

Каждый HUB должен иметь два трансивера для оптоволокна . Жилы идущие со стороны УК входят в HUB-7M и продолжение сети через другой трансивер которые работает на передачу в сторону восьмого экипажа. Соединение представляет так называемое последовательное соединение (рис. 13) . Корпус радиоспециальности является конечной точкой, и там разводка оптического кабеля не имеет особенностей. В УК2 для подключения оптического кабеля необходимо в Advancestack Switch 2000 докупить модуль 100VG-ANY-LAN, т.к. на данный момент там имеется только один свободный трансиверный слот. В модуль 100VG необходимо дополнительно два оптоволоконных трансивера. Если будет использоваться вариант соединения по оптоволокну, то вероятно в восьмом экипаже оконечным устройством будет Advancestack Switch 16. Он также как и Advancestack Switch 2000 поддерживает модули 100VG-ANY-LAN в который подсоединяется два трансивера для оптоволокна.

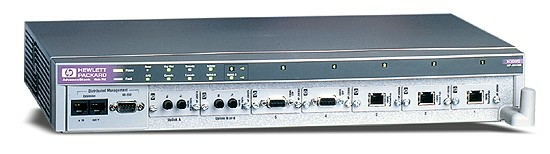

В качестве аппаратных (оконечных) устройств в 7 экипаже и новом общежитии есть смысл использовать более дешевое устройство Advancestack Switch HUB-7 (рис.12). Это устройство имеет 7 слотов расширения, к которым подсоединяются трансиверы 100Мбит/сек, такие как оптоволоконный, витая пара пятой категории и экранированная витая пара.

Использование устройств серии Advancestack Switch обусловлено несколькими факторами. Во-первых - компания Hewlett Packard совместно с T&T являлась основоположником стандарта IEEE 802.12 100VG, и самой первой приступила к выпуску устройств этого стандарта. Во-вторых - использование устройств этой серии обеспечивает полную совместимость с концентратором в УК2 Advancestack Switch 2000.

Рис. 13.

ЗАКЛЮЧЕНИЕ

В современную жизнь уверенно шагнули компьютерные сети. 1996 год был назван годом Интернета. Сегодня, любая, даже небольшая организация, имеющая несколько компьютеров не мыслит своего нормального функционирования без компьютерных сетей. В Академии процесс внедрения сетевых технологий тоже не стоит на месте.

В ДВГМА организована сеть с клиент-серверной архитектурой с организацией трех виртуальных подсетей по стандартам Ethernet 10Base-T и 100VG. Сеть подключена к интернету посредством двух телефонных линий через прокси-сервер Sealine. В корпусе радиоспециальности ДВГМА в настоящее время сеть отсутствует. Поэтому полностью отсутствует возможность передавать данные между УК и 8 корпусом, а также обмен информацией в самом корпусе, кроме, как перенос на дискетах. В настоящее время возник вопрос о создании сети в корпусе радиоспециальности. Эту сеть для удобства администрирования предполагается проектировать по аналогии с сетью ДВГМА (рис. 2). Организация каналов связи реализована посредством коммутаторов Advancedstack Switch 2000 компании Hewlett Packard. Линии связи внутри здания выполнены неэкранированной витой парой. Корпуса объединены оптоволоконным кабелем.

В корпусе радиоспециальности предлагается проект компьютерной сети в двух вариантах. Первый вариант предполагает подключение в локальную сеть компьютеров, которые уже есть в этом здании. Второй вариант подразумевает кроме подключения уже имеющихся компьютеров, предусмотреть возможность расширения сети в любое время, после прокладки линий. Для подключения нового компьютера к сети, спроектированной по второму способу, необходимо только наличие сетевой платы в компьютере и несколько метров витой пары, и через полчаса компьютер уже может работать в сети.

Но в предложенных вариантах сети, не предусмотрена связь с другими подразделениями ДВГМА. Эта проблема решена в пятой главе. В ней предлагается подключение ЛВС 8 корпуса к уже существующей сети Академии. В данном проекте рассматривается три варианта.

Первый вариант - подключение с помощью модема.

При прокладке выделенной линии между УК и 8 корпусом максимальная скорость достигаемая модемом на сегодняшний день 53,6 КБит/сек. В соответствии с экономическим расчетом коэффициент цена/производительность Кц/п = 8.122. Кроме довольно низкого коэффициента, метод имеет ряд существенных недостатков. Возможные зависания модемов приводят к срыву связи, плохая защищенность данных от несанкционированного доступа. Простаивание минимум двух компьютеров, используемых в качестве серверов связи.

Второй вариант - подключение с помощью радиомодема.

При использовании соединения с 8 корпусом при помощи радиомодемов возможно достижение скорости 4МБит/сек. При таком подключении Кц/п=261.44. Это на много больше чем при связи по модему. Еще одно из преимуществ связи по радиомодему в том, что нет необходимости прокладывать физические линии. Но данный способ тоже имеет свои недостатки такие, как: существенное снижение скорости при воздействии СВЧ помех; воздействие на антенные устройства погодных факторов уменьшается дальнодействие модема и может привести к полному срыву связи. Кроме этого необходимо разрешение местного комитета радиосвязи на использование частоты.

Третий вариант - подключение с помощью оптоволокна.

Оптоволокно позволяет передавать данные со скоростью 110¹²Бит/сек .Но аппаратные средства на сегодняшний день позволяют достигать скорости 100МБит/сек. Соотношение цена / производительность. Кц/п = 9871.7.Это на порядок выше, чем при связи по радиомодему. Кроме этого у оптоволокна есть ряд других преимуществ: такой канал не восприимчив к воздействию внешних помех, сам не излучает помех, максимальный уровень конфиденциальности при передаче информации. Срок службы кабеля 25 лет - гарантированно. Но при этом способе связи тоже есть свои недостатки: при обрыве кабеля работа по восстановлению очень трудоемка. Монтаж оптоволокна требует очень дорогое прецизионное оборудование. Однако т. к. преимущества очевидны, то наиболее рациональным предлагается использование канала на оптоволоконном кабеле.

Используя данный диплом можно, выбрав один из видов ЛВС в 8 корпусе, и один из способов соединения с сетью Академии, создать корпоративную сеть отвечающую всем требованиям предъявляемым к ней.
