Для сравнения характеристик аппаратуры различных производителей удобно использовать классификацию компании Aironet, поскольку оборудование этой фирмы получило широкое распространение в России:
сетевые адаптеры или карты (Client Card) обеспечивают соединение компьютеров по радиоканалу как между собой, так и с устройствами доступа к сети или сетевыми мостами. Устанавливаются в слот расширения (MCA, ISA, PCMCIA) или на параллельный порт компьютера; устройства доступа (Access Point) служат для того, чтобы подключать по радиоканалу к кабельной сети (Ethernet или Token Ring) компьютеры, оснащенные сетевыми радиокартами (рис. 6) ; беспроводные мосты (Bridge) (рис 7)предназначены для объединения территориально разнесенных компьютерных сетей; подключаются к сетевому кабелю. Отдельные компьютеры, оборудованные сетевыми радиоадаптерами, могут подключаться к ним по радиоканалу; ретрансляторы (репетиры) применяются, если требуется повысить дальность связи или преодолеть влияние препятствий; специальное антенно-фидерное оборудование используется при необходимости увеличить энергетику радиолинии или обеспечить требуемую диаграмму направленности антенн.
Сетевые радиокарты
Рис. 5
Беспроводный мост
Рис. 6
Характеристики оборудования разных фирм удобно сравнивать по техническим параметрам беспроводных мостов - самых критичных устройств в составе беспроводных сетей наиболее распространенных конфигураций. Такие устройства являются сложными радиосистемами, включающими в себя приемопередатчик для СВЧ-диапазона с устройствами синхронизации и антенно-фидерным трактом; корреляционный приемник; сетевой и системный контроллеры; блок питания. Сравнительная характеристика используемых в России беспроводных мостов приведена в таблице 5.
Дальность связи в пределах прямой видимости ограничивается только энергетикой радиоканала. Для увеличения дальности и "обхода" препятствий на трассе применяются ретрансляторы. Метеоусловия (дождь, снег, туман и др.) в диапазонах частот менее 6 ГГц не оказывают заметного влияния на характеристики радиоканала, однако лед и снег ухудшают параметры антенны. Надежность и дальность связи сильнее всего страдают от амплитудных замираний, которые возникают в связи с интерференцией радиоволн, отраженных от препятствий и поверхности Земли. В России широко используется наращивание энергетики радиоканала за счет мощного передатчика (500 мВт = 27 дБ/м) и антенн с большим усилением (24 дБ), поскольку эффективно излучаемая мощность (до 50 дБ/м) не ограничена стандартом (36 дБ/м), принятым в США.
Значения дальности связи, приведенные в таблице, определялись при помощи штатных антенн. Дальность связи внутри помещения (офиса или склада) зависит от его размеров, загруженности мебелью, наличия перегородок, а также расположения антенн. Оптимальным считается размещение антенн на высоте 2 м от пола. При связи между зданиями применение вынесенных высоконаправленных антенн позволяет увеличивать дальность пропорционально корню квадратному из коэффициента усиления антенны. Так, две параболические антенны (коэффициент усиления 23 дБ = в 200 раз) обеспечивают максимальную дальность связи до 20 км. Однако неизбежные потери в антенных кабелях (10-15 м; 0,2 дБ/м) сокращают дистанцию надежной связи. При отсутствии прямой видимости между антеннами, связь практически невозможна.
В рассматриваемых системах в основном применяются следующие типы антенн:всенаправленные штыревые (диполи) с усилением около 2 дБ (могут быть установлены прямо на карты и мосты); всенаправленные с усилением около 11 дБ используются для организации зоны устойчивого доступа; директорные со средними коэффициентами усиления (8-16 дБ) могут применяться с любым типом оборудования; апертурные (усиление 20-30 дБ) используются для обеспечения максимальной дальности связи (обычно устанавливаются на мачтах).
Мы не рассматриваем сетевое радиооборудование диапазона 900 Мгц, поскольку в России этот диапазон лицензирован для радиотелефонии и оборудование диапазона 2,4 ГГц здесь более популярно. Следует отметить, что в Северной Америке оборудование беспроводных компьютерных сетей разрабатывалось с учетом возможности безлицензионного использования частот в диапазонах ISM. В Российской Федерации подобные системы в обязательном порядке должны быть зарегистрированы в органах государственного надзора, что приводит к значительным дополнительным расходам и непредсказуемым увеличениям сроков развертывания систем.
Радиочастотные параметры беспроводного сетевого оборудования, выпускаемого всеми производителями, определяются американским стандартом FCC'94. Требования этого стандарта призваны минимизировать взаимные помехи пользователей, что достигается в основном за счет ограничения излучаемой мощности и спектральной плотности сигналов. Эффективно излучаемая мощность сигнала (EIRP) аппаратуры, включающая в себя коэффициент усиления антенны, не должна превышать +36 дБ/м, а спектральная плотность излучаемого сигнала +8 дБ/м (6 мВт) в полосе 3 кГц. Действует также ряд других ограничений, например база сигнала систем DSSS не может быть менее 11. Для систем FHSS использование одной частоты ограничено временем 400 мс в интервале 20 с, что соответствует базе около 50. Фиксируя минимальную базу сигналов FHSS, стандарт предопределяет их лучшую помехозащищенность.
Деление диапазона на несколько частотных полос, обусловлено желанием производителей снизить уровень взаимных помех, создаваемых независимыми радиосетями, которые работают на одной территории. Однако в целях удешевления аппаратуры каналообразующие устройства (канальные фильтры) не применяются, а соответственно, близкое расположение работающего на другой частоте источника помех приводит к ухудшению функционирования системы связи. Несмотря на то, что широкополосные несущие сигналы (обозначенные в таблице как FHSS и DSSS) обеспечивают подавление узкополосных и импульсных помех, проблема помехоустойчивости каналов связи стоит весьма остро, поскольку диапазон 2,4 ГГц широко используется индустриальными и бытовыми СВЧ-устройствами.
Беспроводные мосты большинства производителей обеспечивают подключение только к кабельным сетям Ethernet. Часть производителей выпускает несколько модификаций мостов, допускающих подключение к сетям Token Ring, Arcnet и LocalTalk. При этом сетевой протокол радиосегмента является прозрачным для протоколов, применяемых в кабельных частях сети. Для управления сетевым оборудованием многие производители используют стандартный протокол SNMP.
Довольно большую область беспроводной передачи данных можно разделить на три подобласти: мобильная связь, передача данных внутри зданий и между зданиями. Конечно, эта классификация достаточно условна, однако нам кажется, что она верно отражает основные виды задач, решаемых средствами беспроводной связи. Технические решения, применяемые в этих областях, значительно отличаются друг от друга.
Внутри зданий к беспроводным технологиям прибегают прежде всего тогда, когда кабельные работы невозможны (по техническим, организационным или экономическим причинам) либо когда необходимо обеспечить обмен данными с пользователями, перемещающимися в пределах зданий. Последнее не следует путать с мобильной связью: речь идет не о реализации обмена информацией непосредственно в процессе движения, а о возможности работать в сети из любой точки помещения (здания). Для таких применений имеется специальный термин - "роуминг" (от английского "roam" - слоняться, блуждать). Беспроводные сети передачи данных внутри зданий весьма широко распространены на Западе - именно это и есть та самая область для применения новых технологий, о которой говорилось выше. Наиболее типичными примерами применения этой технологии являются:разнообразные складские системы и системы автоматизированного учета для крупных предприятий розничной торговли (сотрудники перемещаются по большому залу, не теряя связи с центральной базой данных и диспетчерской; в базу данных немедленно заносится вся информация о движении товаров, а сам сотрудник может получать из диспетчерской очередные задания); большие больницы (медицинский персонал перемещается из палаты в палату, и все изменения в историях болезни немедленно попадают в информационную систему больницы); биржи (маклеры передвигаются по залу с ноутбуками в руках, не теряя при этом связи с сетью); производственные предприятия (прокладка кабелей к рабочим местам понизу затруднена наличием бетонного пола, а поверху - разнообразным подвесным оборудованием); различные временные инсталляции - вроде сетей на промышленных выставках и семинарах.
Как видно из этого перечня, на Западе беспроводные технологии часто применяются в пределах здания - прежде всего для того, чтобы обеспечить некоторые дополнительные удобства. В конце концов, склады, больницы, биржи и супермаркеты отлично функционировали и до изобретения средств передачи данных по радио. В России же, наоборот, беспроводные технологии передачи данных используются преимущественно вне зданий. Первое и главное, для чего они нужны в нашей стране, - это организация информационного обмена на сравнительно большом расстоянии. Причин тут две.
Первая из них - отсутствие разветвленной кабельной инфраструктуры, точнее заметное отставание этой инфраструктуры от требований интенсивно развивающегося российского рынка. Эта ситуация характерна для всех стран, в экономике которых происходят быстрые изменения. Качественная связь нужна немедленно, а развертывание кабельных систем может занять значительное время. Поэтому часто бывает полезно в качестве временного решения установить оборудование для беспроводной передачи данных - пока будет создаваться достаточно развитая кабельная система, это относительно недорогое оборудование успеет окупиться.
Вторая причина -низкая плотность населения и частое отсутствие вообще какой-либо инфраструктуры. Для того чтобы обеспечить связь с небольшим поселком или, скажем, буровой вышкой, нецелесообразно прокладывать кабельную линию. Куда удобнее установить радиомост и "прокачивать" данные по нему. Подчеркнем, что справедливость этого соображения не напрямую зависит от уровня развития экономики страны - в любом случае, тянуть кабельную линию на десять километров для обслуживания дюжины человек экономически неоправданно.
В ряде крупных городов России уже развернуты опорные сети с беспроводным доступом. Они, во-первых, расширяют возможности использования крупных информационных ресурсов и Internet, а во-вторых, позволяют организовывать корпоративные сети примерно так же, как это делается с помощью кабельных сетей. В тех городах (а таких пока большинство), где нет городских опорных сетей, организация может создать свою собственную беспроводную сеть, объединив радиомостом две удаленные друг от друга ЛС.
Обратимся к технологиям передачи данных на радиочастотах. Для полноты картины скажем, что беспроводную связь можно организовать и в инфракрасном диапазоне (соответствующее оборудование выпускает, например, компания Transformation Techniques). При этом обеспечивается очень высокая скорость обмена данными (до 155 Мбит/с), однако дистанция связи ограничена пределами прямой видимости; к тому же на работу в данном диапазоне частот оказывают очень сильное влияние различные атмосферные явления (в дождь и снег канал связи может вообще перестать работать). Дальность такой связи не слишком высока, а цены на оборудование (особенно скоростное и "дальнобойное") могут составлять более сотни тысяч долларов. Поэтому в дальнейшем мы сосредоточимся на технологиях передачи данных в СВЧ-диапазоне.
Широкополосная модуляция сигнала
Все способы передачи данных по беспроводным (как, впрочем, и по кабельным) сетям можно разделить на две большие группы - с коммутацией каналов и с коммутацией пакетов. В первом случае между обменивающимися информацией устройствами устанавливается постоянное соединение, поддерживаемое в течение всего сеанса связи независимо от того, передаются данные или нет. В результате пропускная способность канала связи расходуется довольно неэкономно, но зато прием и передача информации происходят практически синхронно (с поправкой на время распространения сигнала по каналу).
Напротив, при передаче информации с коммутацией пакетов канал связи загружается только в тот момент, когда есть что передавать. Данные упаковываются в пакеты, в заголовках которых указывается адрес назначения, а коммутационная аппаратура сети обеспечивает доставку пакетов по адресу. Поскольку адрес присутствует в каждом пакете, то можно использовать один и тот же канал для передачи пакетов с разными пунктами назначения. Таким образом достигается значительная экономия пропускной способности канала, но зато передача и прием информации происходят неодновременно, причем разные фрагменты одного и того же массива данных могут достигать адресата с неодинаковыми по величине задержками.
Специфически "беспроводной" характеристикой технологии передачи данных является то, в какой полосе радиоспектра передается сигнал. Обычный "узкополосный" сигнал передается в узкой полосе радиоспектра, окружающего его несущую частоту. Недостаток этого метода заключается в том, что узкополосный сигнал должен обладать значительной энергией, поэтому он становится довольно сильным источником помех и, наоборот, сам оказывается уязвимым для внешних шумов.
Эти проблемы удается решать, используя широкополосный сигнал (ШПС, в английской литературе именуется "spread spectrum"). Под данным термином подразумеваются две достаточно далекие друг от друга технологии, общим свойстаом которых является то, что сигнал занимает значительно более широкий, по сравнению со своим узкополосным собратом, спектр частот. Обе технологии используя псевдослучайное (или, как его еще называют, шумоподобное) кодирование сигнала позволяют многим передатчикам, применяющим ортогональное кодирование, работать в одной полосе радиоспектра, не мешая друг другу. Кроме того, эти технологии позволяют значительно повысить помехоустойчивость. В настоящее время они используются в основном в трех диапазонах частот - 913 Мгц, 2,4 и 5,7 Ггц. Пропускная способность - от 1 до 4 Мбит./с.
Одним из способов формирования широкополосного сигнала является метод частотных скачков (frequency hopping spread spectrum - FHSS). В упрощенном виде (рис. 7) его можно представить следующим образом: каждый из последующих бит информации "перескакивает" на другую несущую частоту (одну из 79, определенных стандартом 802.11 для FHSS). Порядок чередования поднесущих определяется псевдослучайной последовательностью. Ясно, что не зная ее, принять передачу невозможно. Каждая пара приемник-передатчик работает с одной и той же последовательностью. Очевидно, что если в непосредственной близости друг от друга работают несколько таких пар, использующих разные последовательности скачков частоты, то они друг другу не мешают. Если же в некоторый момент чьи-то несущие случайно совпадут и соответствующие данные будут испорчены, то эту ошибку можно выявить (например, с помощью протоколов более высоких уровней), и необходимый фрагмент (очень небольшой) будет передан еще раз. Точно таким же образом обеспечивается и помехозащищенность передачи по отношению к узкополосным помехам - если помехи случайно совпадут по частоте с одной из несущих, придется повторно передать очень небольшую часть общего объема данных. Отметим (сейчас станет ясно, почему это так важно), что по интенсивности радиосигнал, передаваемый по методу FHSS, не уступает узкополосному сигналу, и поэтому активно работающие ШПС-средства вполне могут служить источником помех для других устройств.

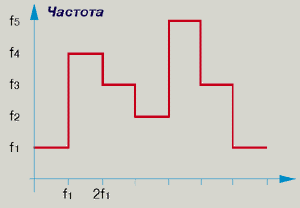

Частотные скачки при формировании сигнала по методу FHSS.
