(*6) Устанавливается модуль SUR (TU 1-гопокол.) или модуль SLMA_8

(*7) Устанавливается модуль SUR или SLMA_8

(*8) Устанавливаетсямодуль SDAM или SLMA_8

(макс. 2 SUR на полуполку и 4 SUR на SWU)

В случае ранее выполненных установок позиция модулей SUR может отличаться от указанной.

Емкость:

168 абонентских портов с двумя модулями SUR, TU 2-го поколения, без SDAM

Размещение модулей в кассете типа «А» (без DIUDT)

(*1) Установлены модули SLMA_8

s: Номер полки (2, 3, 4, 5, 6, или 7)

Емкость:

256 абонентских портов

Размещение модулей в кассете типа «В»

(*1) Установлены модули SLMA_8

s: Номер полки (2, 4 или 6)

Eмкость:

128 абонентских портов

Размещение модулей в кассете типа «С»

Программа конфигурации станции SDE – 3000

Ввод кода станции и кода местной сети:

ENTR AREACODE: LCODE=4, AREACODE=24

Определение диапазона номеров (THOUSANDS – тысячи, HUNDRED - сотни):

CR DN: THOUSANDS=0, HUNDRED=0&&9;

CR DN: THOUSANDS=1, HUNDRED=0&&9;

Создание имени станции и его привязка к коду местной сети (OMSID – идентификационное имя терминала, AREACODE – код зоны):

ENTR OMSID: OMSID=TM, AREACODE=24;

Создание пользователя с доступом для работы со станцией (LOGIN – регистрационное имя, NAME – полное имя пользователя):

CR USER: LOGIN=XXX, NAME=STUDENT;

Ввод пароля:

ENTR PSW;

Создание блоков SWU (SWU – коммутационный блок, DLUTYPE – тип DLU):

CR SWU: SWU=0, DLUTYPE=DLUA;

CR SWU: SWU=1, DLUTYPE=DLUA;

CR SWU: SWU=2, DLUTYPE=DLUA;

Создаем модуль SUR (сигнализация позиционные, номера фиксированы в полках):

CR MOD: MOD=SUR, EQN=0-0-11;

CR MOD: MOD=SUR, EQN=0-0-12;

CR MOD: MOD=SUR, EQN=0-0-13;

Создание тестового блока второго поколения (LCMM – для измерения параметров SLC, абонентских линий и передачи):

CR MOD: MOD=LCMM, EQN=0-0-11;

Создание модуля, который обеспечивает гальванический доступ внешней системы к абонентским портам SDE (LTBAM – внешний измерительный интерфейсный модуль для проводного доступа):

CR MOD: MOD=LTBAM, EQN=0-1-11;

CR MOD: MOD=LTBAM, EQN=1-1-11;

CR MOD: MOD=LTBAM, EQN=2-1-11;

CR MOD: MOD=LTBAM, EQN=3-1-11;

Создание исполняемого файла для создания модулей SLMAFPE в модуле A BSWUO. Задаем модуль статива 0.

EXEC CMDFILE: FILE=CRSLMAFPEA

Создание исполняемого файла для создания модулей SLMAFPE в модуле A BSWUO. Задаем модуль статива 0, номер полки 3

EXEC CMDFILE: FILE=CRSLMAFPEB

Активизация модулей

COFG MOD – реконфигурирование рабочего состояния модуля на станции.

Активация модуля DLUCR (блок управления):

COFG MOD: MOD=DLUCR, EQN=0-0, OST=ACT;

COFG MOD: MOD=DLUCR, EQN=0-1, OST=ACT;

-----------------------------------------------------------------

COFG MOD: MOD=DLUCR, EQN=3-1, OST=ACT;

Активация модуля DIUDR:

COFG MOD: MOD= DIUDR, EQN=0-0, OST=ACT;

COFG MOD: MOD= DIUDR, EQN=0-1, OST=ACT;

-----------------------------------------------------------------

COFG MOD: MOD= DIUDR, EQN=3-1, OST=ACT;

Активизация тестовых блоков и модуля распределения (LCMM – для измерения параметров SLC, абонентских линий и передачи; FMTU – для отображения тестовых функций, SLC и абонентской линии сигнализации):

COFG MOD: MOD=LCMM, EQN=0-0-13, OST=ACT;

COFG MOD: MOD=FMTU, EQN=0-0-15, OST=ACT;

--------------------------------------------------------------------

COFG MOD: MOD=LCMM, EQN=3-0-13, OST=ACT;

COFG MOD: MOD=FMTU, EQN=3-0-15, OST=ACT;

Активизируем модуль генерации вызванного тока RGMG с частотой 25 Гц (RGMG – генератор вызывных сигналов и генератор тарифных импульсов):

COFG MOD: MOD= RGMG, EQN=0-0, OST=ACT;

COFG MOD: MOD= RGMG, EQN=0-1, OST=ACT;

-----------------------------------------------------------------

COFG MOD: MOD= RGMG, EQN=3-1, OST=ACT;

Активизируем блок распределения шин (BDB – основной распределитель шин):

COFG MOD: MOD= BDB, EQN=0-0, OST=ACT;

COFG MOD: MOD= BDB, EQN=0-1, OST=ACT;

-----------------------------------------------------------------

COFG MOD: MOD= BDB, EQN=3-1, OST=ACT;

Активизируем модуль распределения шин с генератором тактовых сигналов (BDCG – распределитель шин с тактовым генератором):

COFG MOD: MOD= BDCG, EQN=0-0, OST=ACT;

COFG MOD: MOD= BDCG, EQN=0-1, OST=ACT;

-----------------------------------------------------------------

COFG MOD: MOD= BDCG, EQN=3-1, OST=ACT;

Активизируем ОМС (PC – персональный компьютер терминала O&M):

COFG MOD: MOD= PC, OST=ACT;

Активизируем блок LTBAM (LTBAM – внешний измерительный интерфейсный модуль для проводного доступа):

COFG MOD: MOD= LTBAM, EQN=0-1-11, OST=ACT;

COFG MOD: MOD= LTBAM, EQN=1-1-11, OST=ACT;

COFG MOD: MOD= LTBAM, EQN=2-1-11, OST=ACT;

COFG MOD: MOD= LTBAM, EQN=3-1-11, OST=ACT;

Активизируем блок наращивания и блок распределения шин (BDE – расширенный модуль распределения шин):

COFG MOD: MOD= BDE, EQN=0-2-0, OST=ACT;

COFG MOD: MOD= BDE, EQN=0-2-1, OST=ACT;

----------------------------------------------------------------

COFG MOD: MOD= BDE, EQN=3-7-1, OST=ACT;

Активизация линий PDC в SWU (PDC – первичная цифровая линия связи):

COFG MOD: MOD= PDC, EQN=0-0-0, OST=ACT;

COFG MOD: MOD= BDE, EQN=0-0-1, OST=ACT;

----------------------------------------------------------------

COFG MOD: MOD= BDE, EQN=3-1-3, OST=ACT;

Создание абонентских номеров

Номер первого абонента – 240000, номер статива – 0, номер полки – 1, количество номеров – 128.

EXEC CMDFILE: FILE=CRSUBB

Номер первого абонента – 242515, номер статива –1, номер полки – 5, количество номеров – 128.

EXEC CMDFILE: FILE=CRSUBB

Назначение дополнительного класса услуг

Переадресация при занятости абонента:

ENTR SCOSS: DN=241411, SCOSS=DB2A;

Активация услуги:

ACT SCOSS: DN=241411, SCOSS=DB2A, CODE=241412;

Деактивация услуги:

DACT SCOSS: DN=241411, SCOSS=DB2A,;

Отмена услуги:

CAN SCOSS: DN=241411, SCOSS=DB2A;

Код заказа услуги «Горячая линия с задержкой»:

CR SERVCODE: CODE =*26, STYPE=AHDL;

Код отказа от услуги:

CR SERVCODE: CODE =#26, STYPE=DHDL;

Назначение услуги «Горячая линия с задержкой» абоненту 561410:

ENTR SCOSS: DN=241410, SCOSS=HDL;

Активация услуги оператором:

ACT SCOSS: DN=241410, SCOSS=HDL, CODE=241410;

Активация услуги:

DIALING: *26*241410#

Отмена дополнительного класса услуг:

CAN SCOSS: DN=241410, SCOSS=HDL;

Создание системы сигнализации для заданной структуры сети

Межстанционная сигнализация

В целях обеспечения использования системы SDE на сетях связи в различных странах, предусмотрена возможность адаптации функций обработки вызовов к конкретным системам линейной и регистровой сигнализации, существующим в этих странах. Следует отметить, что установление телефонных соединений между различными блоками SWU предполагает обмен сообщений между этими блоками. Протокол, используемый на внутренних линиях связи, является собственным (фирменным) протоколом.

Сигнализация по выделенному каналу (CAS). Межстанционная линейная сигнализация

На станции SDE 3000 могут использоваться однонаправленная и двунаправленная сигнализации по выделенному каналу. Поддерживается 1…4^х битовая сигнализация CAS. Существует линейная сигнализация следующих типов:

• шлейфная (R2, цифровая): в основном применяется для непротяжённых соединений с использованием физических линий связи;

• E&M: в основном применяется для междугородных соединений с использованием радиорелейных линий связи.

Межстанционная регистровая сигнализация

Станция SDE 3000 поддерживает следующие системы регистровой сигнализации:

Многочастотный код:

• MFCR1 Уровень каждой из частот составляет 7дБмо. Отношение длительности импульса к длительности паузы составляет 68/68 мс, с допуском +/-7/7.

• MFCR2

Поддерживаются способы сквозной (end-to-end) и по канальной (link-by-link) сигнализации.

Обмен сигналами может быть либо взаимоконтролируемым, либо полу- взаимоконтролируемым.

Декадные импульсы:

Станция SDE 3000 поддерживает декадную регистровую сигнализацию с различными импульсными коэффициентами: 50/50, 40/60, 60/40, 66/33. В процессоре сигнализации могут быть одновременно реализованы два из этих импульсных коэффициентов.

Сигнализация по общему каналу №7

Начиная с данной версии, SDE поддерживает этот тип сигнализации, который заключается в обмене сообщениями между станциями. Дополнительную информацию о сигнализации CCS#7 на станции SDE 3000 см. в документе «Описание SDE, сигнализация по общему каналу №7».

Подсистема пользователя цифровой сети интегрального обслуживания (ISUP)

Подсистема пользователя ЦСИС (ISUP) относится к четвёртому уровню в многоуровневой модели СС№7 и базируется на услугах, предоставляемых подсистемой передачи сообщений (МТР) уровня 3. Посредством соответствующего протокола станция SDE реализует функции сигнализации, необходимые для поддержки основных услуг переноса информации и дополнительных услуг (для речевых и неречевых сообщений) на ЦСИС. Функции, реализованные SDE версии 7, основаны на протоколе подсистемы пользователя ЦСИС.

Подсистема телефонного пользователя (TUP)

Подсистема телефонного пользователя относится к четвёртому уровню в многоуровневой модели СС№7 и базируется на услугах, предоставляемых подсистемой передачи сообщений уровня 3. Посредством соответствующего протокола станция реализует функции сигнализации, необходимые для поддержки основных услуг переноса информации.

По условиям задания станции имеют различное число абонентов:

АТС P – 1000 аб.

АТС А – 12000 аб.,

АТС В – 12000 аб.,

АТС С – 12000 аб.,

Реализуем сигнализацию CAS для участков между станциями Р – А и систему сигнализации (CCS) №7 для участка между станциями Р – В, Р – С и В - М.

Создадим со станцией А сигнализацию по выделенному каналу связи CAS, а со станцией В, С и М – CCS №7.

Сигнализации:

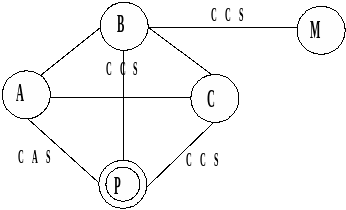

Рис. 4. Типы сигнализации для разных участков сети

Создание CAS для А:

Создание пункта назначения (DEST – имя адресата, DINO – минимальное количество цифр для занятие исходной соединительной линии, MINMAX – минимальное и максимальное число цифр в телефонных направлениях, соответствующих этому адресу, NADI – характер индикатора адреса):

CR DEST: DEST=A, DINO=4, MINMAX=4-12, NADI=3;

CR DEST: DEST=Р, DINO=4, MINMAX=4-12, NADI=3;

Создание двустороннего пучка каналов с сигнализацией по CAS для А (TGNO – имя группы соединительной линии, OPMODE – рабочий режим, BW – группа двунаправленной соединительной линии, GCOS – класс услуги группы соединительной линии, MFCR2 – система многочастотного набора):

CR TGRP: TGNO=SDE-P, OPMODE=BW, GCOS=MFCR2;
