Капитальная траншея обеспечивает доступ к вскрышным и добычным уступам.

Продольный уклон россыпи составил 0,0003, а поперечный уклон россыпи 0,045.

Продольный и поперечный уклон россыпи значительно большие, следовательно, вода будет собираться в углу нижней части россыпи, а дальше будет проходить по капитальной траншее. В траншее будет проходить дорога с уклоном 30 ⁰/₀₀ , при количестве атмосферных и талых вод 0,005 м³/с вода будет проходить по обочине и не будет препятствовать движению.

Длина капитальной траншеи принята 334 м .

Водосборная канава служит для сбора атмосферных осадков и для вод талых пород, которые попадают в карьер, а затем переходит в водосточную канаву.

Длина водосборной канавы будет равна длине капитальной траншеи,

L_к = 334 м.

В траншее будет проходить дорога с уклоном 30 ⁰/₀₀ , при количестве атмосферных и талых вод 0,005 м³/с вода будет проходить по обочине и не будет препятствовать движению.

Для отвода поверхностных вод, стекающих в карьер с более возвышенных мест в период весеннего снеготаяния и после ливневых дождей, проводят нагорные канавы.

Скорость течения воды в канаве определяется из того что скорость течения воды в канаве (v) не должна превышать размывающею скорость (v_РАЗМ) и не должно быть меньше скорости течение при которой происходит заиливание канавы (v_ЗАИЛ).

Высота потока в канаве определяется:

(3.5)

где Q₁₀ – 10% обеспеченность стока, максимальная, Q₁₀=1,75 м³/с;

β – ширена отвала бульдозера, β=3,2 м;

v_РАЗМ – скорость размыва, v_РАЗМ =2,04.

(3.6)

где α – коэффициент крупности наносов, α=0,5.

Площадь сечения канавы определяется:

(3.7)

где b – ширена канавы по дну, b=3,2 м;

m – заложение откосов, m=1 (45⁰);

h – высота канавы, определяется путем подбора.

Смоченный период определяется:

(3.8)

Гидравлический радиус канавы определяется как:

(3.22)

Коэффициент Шизи определяется:

(3.9)

где п – коэффициент шероховатости канавы, п=0,018;

у – эмпирический коэффициент, у=0,167.

Уклон канавы определяется:

(3.10)

Расход воды определяется как:

(3.11)

Расчет проведен для высоты потока в канаве равной 0,5 м. Аналогичный расчет проводим для высот 0,4; 0,3 и 0,2 м. Результаты заносим в таблицу 3.1.

Таблица 3.1 – Расчет параметров нагорной канавы

Далее строим график зависимость расхода воды в канаве от высоты потока воды в канаве, см. рис 3.1.

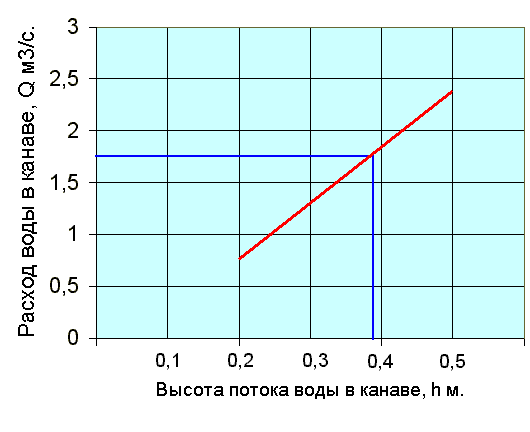

Рисунок 3.1 - График зависимость расхода воды в канаве от высоты потока

воды в канаве.

Из графика видно, что при данном расходе воды 1,75 м³/с высота потока воды в канаве буде равна 0,39 м.

К полученной высоте потока прибавляем необходимую безопасную высоту.

. (3.12)

где ε – необходимый надводный борт, по ТБ, ε = 0,45 м.

Таким образом, глубина нагорной канавы будет равна 1 м.

Определяем объем нагорной канавы:

; (3.13)

где В_ПОВ, В_ПОН – ширина канавы поверху и понизу соответственно, В_ПОВ=5,2 и В_ПОН=3,2;

L – длина нагорной канавы (принята с проекта), L=1950 м.

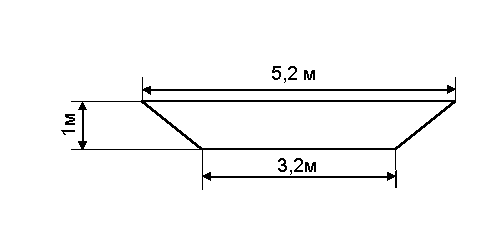

Рисунок 3.2 – Сечение нагорной канавы.

Затраты на проведение нагорной канавы определяются как:

(3.14)

где Ц_Б170 – стоимость затрат на 1 м³ для бульдозера Т 170, Ц_Б170 = 9,3 руб. (см. табл. 3.15) .

Осушение карьера в случае ливневых вод предусмотрено водоотливной установкой состоящей из двух грунтовых насосов ГРТ 400/40.

Выбор насосной установки:

(3.15)

где z_СУТ – максимальная суточная норма осадков, z_СУТ = 0,06 м;

S_ВС – площадь водосбора, S_ВС = 262500 м².

Таким образом выбор насосной установки необходимо проводить исходя из максимального водопритока в час, из этого условия выбирается грунтовый насос ГРТ 400/40 в количестве 2 шт., суммарной производительностью 800 м³/ч.

Насосы располагаются параллельно, такая комбинация позволяет увеличить производительность насосов до 800 м³/ч (суммарно), а напор оставить прежним 40 м.

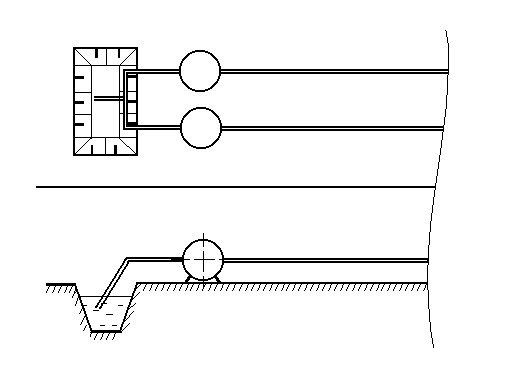

Схематично соединение насосов показано на рисунке 3.3.

Рисунок 3.3 – Схема соединения насосов ГРТ 400/40

1. Вскрытие месторождения

Работы по вскрытию включает совокупность работ, проводимых с целью создания доступа к горизонту залежи, т.е. обеспечения непосредственной транспортной связи этого горизонта с поверхностью и размещения горных машин.

Вскрытие состоит из проведения горных выработок или строительства специальных сооружений (выносных канав, котлованов, выездов, траншей, плотин).

При экскаваторной разработке вскрытие россыпи осуществляется двумя способами: без проведения выработок и с независимым вскрытия отдельных горизонтов.

При вскрытии без проведения выработок оборудования располагается на поверхности россыпи и используется как для вскрышных, так и для добычных работ.

При независимом вскрытии горизонтов используют две технологические схемы: транспортная и бестранспортная. При бестранспортной разработке выработки проводятся, только если экскаватор производит вскрытие без применения транспортных средств. На экскаваторных разработках с применением транспорта работы по вскрытию включает проведения траншей, устройство выездов, сооружения насыпей и съездов, планировку площадок для экскаваторов и транспортных средств. При этом способе россыпь разрабатывается одним или несколькими уступами (в зависимости от мощности россыпи).

Проектом принят независимое вскрытие отдельных горизонтов с применением транспортной технологии.

1. Схема вскрытия

Схема вскрытия карьерного поля включает в себя капитальную траншею и четыре разрезных траншеи. Четыре разрезные траншеи необходимы для вскрытия исходи из условия экскавации торфов. Вскрытие месторождения производиться экскаваторам ЭШ 15/90 А. Экскаватор проходит разрезную траншею №1, после того как из неё будет убран и вывезен золотоносный пласт песков, она засыпается торфами разрезной траншеи №2, так как предусмотрено расположение отвалов вскрыши в отработанное пространство. И так далее, разрезная траншея №2 засыпается торфами из №3, а та в свою очередь из №4. При этом достигается низкий коэффициент переэкскавации k_ПЕР=0,2, так же уменьшаться работы по рекультивации нарушенных земель

Сменная норма выработки экскаватора ЭШ 15/90 А определяется из выражения:

(3.16)

где Т_КФМ – календарный фонд времени по месяцам, из расчета 12 часов в смену, Т_КФМ = 480 ч;

Т_В – вспомогательные работы, из расчета 20 мин. в смену, Т_В = 14 ч;

Т_ППР – продолжительность планово предупредительного ремонта, из расчета 3-4 сут. в месяц, Т_ППР=72 ч;

Т_ПЗО – продолжительность предварительно заключительных операций из расчета 1 ч. в смену, Т_ПЗО = 40 ч;

Т_ЛО – продолжительность времени на личные надобности и отдых из расчета 25 мин. в смену, Т_ЛО = 34 ч;

Е – емкость ковша экскаватора, Е = 15 м³;

k_и – коэффициент использования экскаватора, k_и=0,61;

t_Ц - время цикла, t_Ц =59,06.

; (3.17)

где k _И3 и k _И4 – соответственно коэффициет использования для третей и четвертой категории пород, k _И3 =0,69 и k _И4 = 0,59;

0,2 и 0,8 – соответственно количественное содержание пород третей и четвертой категории.

; (3.18)

где t _Ц3 и t _Ц4 - соответственно время цикла для пород третей и четвертой категории, t _Ц3 = 56,5 и t _Ц4 =59,7.

Данный расчет проведен для месяца мая, аналогичные расчеты

произведены для остальных месяцев работы экскаватора ЭШ 15/90 А и занесены в табл.

1. Параметры капитальной траншеи

Ширина капитальной траншеи по дну определяется из условия безопасного движения транспортных средств автосамосвалов БелАЗ - 540, при двух полосном движении.

; (3.19)

где В_о - ширина обочины, в_о = 2 м;

m – безопасное расстояние, m = 1 м;

П – ширина проезжей части, П = 11 м.

Глубина заложения капитальной траншеи определяется глубиной залегания песков в местах примыкания и равна:

Н_тр = Н_в + h_пи =20,3+3=23,3 м; (3.20)

где Н_в – мощность вскрыши, Н_в =20,3м;

h_пи – мощность песков, h_пи =3 м.

Длина капитальной траншеи равна:

; (3.21)

где i – уклон капитальной траншеи, i = 70 ⁰/_00.

Объем капитальной траншеи равен:

(3.22)

где β – угол откоса борта траншеи, β = 45 град;

Затраты на строительство капитальной траншеи:

(3.23)

где Ц^ЭШ - стоимость затрат на 1 м³ ЭШ 15/90 А, Ц^ЭШ =5,5 руб.

Принимаем две капитальные траншеи.

Результаты расчета приведены в таблице 3.2.

Таблица 3.2 – Параметры капитальной траншеи

3.3.3 Параметры разрезной траншеи.

Ширина по низу разрезной траншеи определяется с учетом условий безопасного размещения выемочного оборудования и вместимости выработанного пространства на размещения пород вскрытия от первой эксплуатационной заходки.

При тупиковой схеме подачи автосамосвалов под погрузку ширина по дну определяется:

(3.24)

где в_с - ширина автосамосвала БелАЗ - 540, в_с = 3,48 м;

R_а – наименьший радиус поворота автосамосвала БелАЗ - 540, R_а= 12 м;
