2. Составление экспликации земель.

Порядок и методика выполнения

1. Спрямление ломаной границы

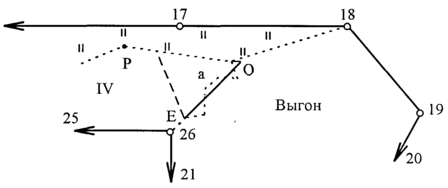

Рисунок 14.

1.1. Спрямить ломаную часть восточной границы поля VI с расчётом сохранения площадей пашни и выгона. Для этого из точки Е в соответствии с рисунком 14 опустить перпендикуляр на линию PQ и площадь фигуры EFaE определить планиметром. Вычислить основание FQ равновеликого треугольника EFQ и отложить его, чтобы получить положение точки Q на плане FQ = 2P_EFaE / EF. Длину EF измерить на плане.

1.2. Задачу спрямления ломаной границы можно решить путём графических построений, пользуясь свойством равновеликих треугольников в соответствии с рисунком 15.

Рисунок 15.

Для этого последовательно исключают повороты ломаной линии "а", "б", "в", "г" начиная с последнего поворота "г". Поворот "г" исключают тем, что проводят линию 21 | | вт, и соединяют точки "в" и 1. Линия в1 исключила поворот "г". Для исключения поворота "в" проводят линию вг | | б1 и соединяют точки "б" и 2. Линия б2 исключила поворот "в". Далее, для исключения поворота "б" проводят линию 63 | | а2 и соединяют точки "а" и 3. Линия аЗ исключила поворот "б" Наконец, для исключения поворота "а" проводят линию aQ | | ЕЗ и соединяют точки Е и Q. Линия EQ исключила поворот "а" и является проектной.

При практическом решении этой задачи с большим числом поворотов ломаной линии получается большое число линий, затрудняющих проектирование.

Поэтому после каждого исключения поворота стирают построенные линии и оставляют лишь получаемые точки 1, 2, 3, Q.

2. Составление экспликации земель

По результатам определения площадей и расчетам, выполненным при проектировании, составить экспликацию земель колхоза к моменту землеустройства и по проекту (таблица 8).

Таблица 8 - Экспликация земель

В гектарах

Виды

Общая

Паш-

Са-

Сенокосы

Паст

При-

Лес

Под

Под

Под

угодий

пло-

ня

ды

всего

в т. ч

бища

усад.

во-

до-

общ.

щадь

сух.

заб.

земли

дой

рог.

пост.

на момент землеустройства

по проекту

Задание 4. Подготовка геодезических данных для перенесения

проекта в натуру.

Цель: приобретение практических навыков подготовки геодезических данных для перенесения проекта в натуру.

Содержание и последовательность выполнения:

1. Угломерный способ перенесения проекта в натуру;

2. Способ промеров.

Порядок и методика выполнения

Для перенесения проекта в натуру необходимо выбрать наиболее простые способы, требующие наименьших затрат, и которые должны обеспечивать необходимую точность.

В данной работе рекомендуется использовать для перенесения проекта в натуру способ промеров и угломерный.

Угломерный способ применить для перенесения в натуру точек N и M₁ по границам полей II и VI северной части землепользования, а границы остальных полей перенести в натуру способом промеров.

1. Угломерный способ (вычисление углов и линий проектного теодолитного хода)

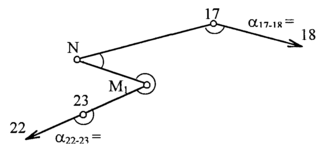

1.1. Составить схему проектного теодолитного хода, прокладываемого от точки 23 до точки 17 с целью перенесения в натуру проектных точек М и N, в соответствии с рисунком 16.

Рисунок 16

1.2 Для сохранения угла при точке 23 равным 180°, вычислить координаты точек M₁, по дирекционному углу _22-23 к горизонтальному проложению S_23-M1, взятому с плана (приложение А):

X_M1 = X₂₃ + S_23-M1 cos _22-23 ;

Y_M1 = Y₂₃ + S_23-M1 sin _22-23 .

1.3 Координаты точки N определить графически.

X_n = X_i + (100/(а₁+а₂))(а₁ М/1000);

Y_n = Y_i + (100/(b_l+b₂))(b_l M/1000).

где М — знаменатель масштаба плана.

Рисунок 17

1.4 Решить обратные геодезические задачи и вычислить проектные (правые по ходу) углы (таблица 9) при точках 23, М, N, 17 (с округлением до 0,1⁰) и горизонтальные проложения (с округлением до 0,1 м).

Таблица 9

Точки	Координты		Приращения		tg r	Румб	S =	Контроль			Точки
	X	Y	X = Xi+1 –Xi	Y = Yi+1 –Yi		r	(X2+Y2)	S = X / cos r = Y / sin r
1	2	3	4	5	6	7	8	9	10	11	12
22											22

1	2	3	4	5	6	7	8	9	10	11	12
23											23
Ml											Ml
N											N
17											17
18											18
									 пр  т

2. Способ промеров

2.1. Определение проектных отрезков.

Для перенесения в натуру проектных точек, расположенных на линиях теодолитного хода, необходимо измерить графически на плане землепользования расстояния от опорных до проектных точек, если эти расстояния не получены путем вычисления при проектировании. Длины измеренных отрезков увязать с общей длиной линии, по которой определены эти отрезки, при этом допустимые расхождения в сумме измеренных отрезков следует рассчитать по формуле

,

где n — число отрезков.

Результаты расчетов свести в таблицу 10.

Таблица 10.

В метрах

Задание 5. Составление и оформление технической документации для

перенесения проекта в натуру.

Цель: приобретение практических навыков составления и оформления технической документации для перенесения проекта в натуру.

Содержание и последовательность выполнения:

1. Составление рабочего чертежа для перенесения проекта в натуру;

Порядок и методика выполнения

1. Составление и оформление рабочего чертежа для перенесения проекта в натуру

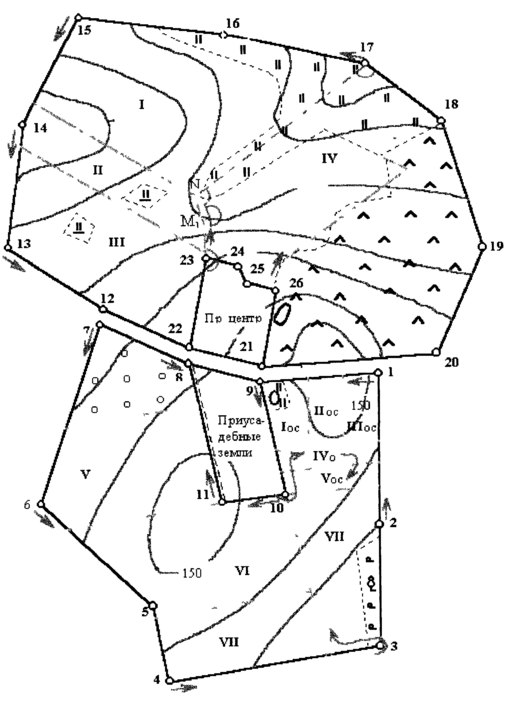

1.1. Составить рабочий чертёж в соответствии с рисунком 18, который является техническим документом при перенесении проекта в натуру. Рабочий чертёж составляют на кальке в масштабе плана землепользования и вычерчивают ситуацию и элементы проекта тушью различными цветами:

чёрной тушью — существующие границы землепользования, граничные знаки и цифровой материал к ним, контуры ситуации и объекты местности;

красной тушью — проектные границы полей с их обозначениями нумерацией по проекту, дороги, скотопрогон, места постановки новых граничных знаков и числовые данные к ним;

синей тушью — проектный теодолитный ход и относящиеся к нему данные (меры линий и углы).

1.2. При составлении рабочего чертежа разработать и указать стрелками маршрут и движения исполнителя, показать условными знаками места постановки вех для получения направления опорных линий при разбивке других участков.

Примеры по опорным линиям от опорной точки до проектных точек подписать нарастающим итогом в направлении движения ленты, перпендикулярно к опорной линии.

На свободном месте рабочего чертежа указать порядок и последовательность движения при перенесении проекта в натуру.

Рисунок 18 — Рабочий чертёж для перенесения проекта в натуру.

Приложение А

ВЫПИСКА

ИЗ ВЕДОМОСТИ КООРДИНАТ ТЕОДОЛИТНЫХ ХОДОВ,
