Радиолокация. Радиолокационные цели. ЭПР.

(реферат)

Содержание

1.Ведение 3

2.Радиолокационные цели 6

2.1.Эффективная площадь рассеяния цели (ЭПР). 8

2.2.Сложные и групповые цели 9

2.3.Объемно-распределенные цели 11

2.4. Поверхностно-распределенные цели 14

Заключение 17

Список литературы 18

1.Ведение

Радиолокация представляет собой средство расширения возможностей человека определять наличие и положение объектов за счет использования явлений отражения радиоволн этими объектами. Ее ближайшим конкурентом при выполнении этих функций является оптическая техника, включающая телескопы, которые обладают высокой точностью и обычно имеют фотографические регистрирующие устройства. Преимущество радиолокационных средств по сравнению с оптическими состоит в том, что радиолокационные устройства могут работать в темноте и сквозь облака, обладают большой дальностью действия и позволяют определять дальность до объекта со значительно большей точностью, нежели оптические устройства. Хотя световые волны также являются электромагнитными, но в радиолокации частота их намного ниже. Это позволяет применять радиотехнические методы и схемы.

Развитие радиолокации явилось важной частью технической революции двадцатого века. Военная техника, использующая принципы радиолокации, впервые была создана перед самым началом второй мировой войны; с этого времени наблюдается быстрый и непрерывный прогресс в указанной области.

Основная идея радиолокации состоит в том, что электромагнитные волны распространяются через атмосферу по определенным законам с известной скоростью, приблизительно равной скорости света в вакууме. Любые препятствия или изменения характеристик среды на пути распространения радиоволн приводят к возникновению отражений, которые могут быть обнаружены и, таким обра­зом, становятся источником информации о наличии и свойствах таких препятствий или изменений. Измерение времени запаздывания отраженного сигнала по отношению к излученному позволяет получить данные о положении препятствия, т. е. «цели». В случае обычной «однопозиционной» радиолокации (когда передатчик и приемник совмещены и расположены в одном месте в отличие от «двухпозиционных» ¹ систем , в которых отраженный сигнал принимается в пункте, удаленном от передатчика) время запаздывания непосредственно характеризует расстояние от места расположения приемника и передатчика до цели. Измерение времени запаздывания облегчается, если передатчик излучает короткие импульсы электромагнитной энергии. Идея импульсного излучения лежит в основе большинства практических применений радиолокации.

Информация о скорости целей может быть получена измерением доплеровского сдвига частоты между излученными и принятыми колебаниями, а угловые координаты удаленных целей — посредством сопоставления характеристик отраженных сигналов с диаграммами направленности передающей и приемной антенн. Наконец, сведения о размерах, форме и отражательной способности цели можно получить путем сравнения формы огибающей отраженных и излученных колебаний.

В зависимости от особенностей применения, радиолокационная информация может быть представлена в различном виде. Имеется ряд методов индикации с использованием осциллоскопов, которые создают оператору удобные условия для наблюдения за наличием, положением и размерами целей. Так, в радиолокационных станциях (РЛС) обнаружения целей индикатор кругового обзора (ИКО) с яркостной отметкой является эффективным средством отображения «картины» расположения целей вокруг РЛС. С другой стороны, изменения положения цели могут явиться источником формирования напряжений, управляющих положением антенны (в случае РЛС сопровождения цели) для обеспечения прицеливания и стрельб соответствующими видами оружия, либо для управления полетом ракет путем использования линии связи. Чтобы решить некоторые важные задачи, данные, полученные при помощи радиолокационной станции, запоминаются в соответствующей форме для дальнейшей их обработки на электронной вычислительной машине.

Практические применения радиолокации в настоящее время отличаются большим разнообразием. Некоторые из наиболее важных задач радиолокации связаны с ее применением в военной технике; сюда относится обзор пространства и обнаружение самолетов противника и наземных подвижных объектов, обеспечение данных для управления орудийным огнем, а также данных для управления ракетами в полете. Кроме того, радиолокационные средства широко используются в навигации как самолетов, так и кораблей (особен­но в ночное время и в условиях тумана), они являются важным элементом современных систем управления воздушным движением, используются с целью управления движением автомашин и имеют большое значение для обеспечения прогнозов погоды. Радиолокация — отличное средство для исследования земной атмосферы и ионосферы, а также для изучения метеоров. В настоящее время радиолокационные устройства используются для обзора космического пространства, обнаружения и слежения за искусственными спутниками Земли, а также в системах противоракетной обороны. Также радиолокация применяется для астрономических наблюдений соседних космических тел солнечной системы: Луны, Солнца, Венеры, Марса и Юпитера. Области применения радиолокации по мере дальнейшего освоения космического пространства, по всей вероятности, будут все больше расширяться. Последние годы не менее актуальными стали вопросы подповерхностного зондирования и нелинейной локации. Подповерхностная радиолокация дает информацию о свойствах и параметрах среды, ее неоднородности. Нелинейная радиолокация (поиск элементов с p-n переходом или нелинейной вольтамперной характеристикой), используется при поиске от различных радиозакладок, «жучков» и прочих электронных средств незаконного съема информации, до радиоуправляемых фугасов и взрывных устройств.

Радиолокационная техника, с одной стороны, использует многие передовые отрасли современной техники, с другой стороны, способствует их развитию. Т.е. на всех этапах своего развития и применения радиолокация тесно переплетается с другими областями науки и техники.

Полезно указать на некоторые другие типы систем, родственных радиолокации: звуколокационные (эхолокационные) системы работают по такому же принципу, как и РЛС, но используют вместо радиоволн акустические волны, радионавигационная система Лоран, хотя и не основана на использовании отраженных сигналов, однако для определения расстояний здесь также необходимо измерять время запаздывания при распространении радиоволн. Многие методы анализа и расчета радиолокационных систем полностью применимы и к этим родственным системам.

2.радиолокационные цели

Электромагнитная волна, падающая на объект, независимо от его природы вызывает вынужденные колебания свободных и связанных зарядов, синхронные с колебаниями падающего поля. Вынужденные колебания зарядов создают вторичное поле внутри или вне тела. В результате этого энергия электромагнитной волны, падающей на цель, рассеивается во всех направлениях, в том числе и в направлении к радиолокационной станции. Приходящая в точку приема, переизлученная волна представляет собой отраженный целью сигнал.

Характер вторичного излучения (отражения) электромагнитных волн зависит от формы объекта, расположенного на пути их распространения, его размеров и электрических свойств, а также от длины падающей волны и ее поляризации.

Принято различать зеркальное, диффузное и резонансное отражения. Если линейные размеры отражающей поверхности много больше длины волны, а сама поверхность гладкая, то возникает зеркальное отражение. При этом угол падения радиолуча равен углу отражения, и волна вторичного излучения не возвращается к РЛС (за исключением случая нормального падения).

Если линейные размеры поверхности объекта велики по сравнению с длиной волны, а сама поверхность шероховатая, что имеет место диффузное отражение. При этом благодаря различной ориентации элементов поверхности электромагнитные волны рассеиваются в различных направлениях, в том числе и в направлении на РЛС. Резонансное отражение наблюдается в том случае, когда линейные размеры отражающих объектов или их элементов равны нечетному числу полуволн. В отличие от диффузного отражения, вторичное резонансное излучение обычно обладает большой интенсивностью и резко выраженной направленностью, зависящей от конструкции и ориентации вызывающего отражение элемента.

В тех случаях, когда длина волны велика по сравнению с линейными размерами цели, падающая волна огибает цель и интенсивность отраженной волны ничтожно мала.

С точки зрения формирования сигнала при отражении объекты радиолокационного наблюдения принято делить на малоразмерные и распределенные в пространстве или на поверхности.

К малоразмерным относятся объекты, размеры которых значительно меньше размеров элемента разрешения РЛС по дальности и угловым координатам. В ряде случаев малоразмерные объекты имеют простейшую геометрическую конфигурацию. Их отражающие свойства могут быть легко определены теоретически и предсказаны для каждого конкретного относительного расположения рассматриваемой цели и РЛС. В реальных условиях цели простейшего типа встречаются довольно редко. Чаще приходится иметь дело с объектами сложной конфигурации, которые состоят из целого ряда жестко связанных между собой простейших отражающих элементов. Примерами целей сложной конфигурации могут служить самолеты, корабли, различные сооружения и т. д.

Другие цели представляют собой совокупность отдельных объектов, распределенных в определенной области пространства, значительно превышающей по своим размерам элемент разрешения РЛС. В зависимости от характера этого распределения различают объемно-распределенные (например, дождевое облако) и поверхностно-распределенные (поверхность суши и т. д.) цели. Отраженный от такой цели сигнал является результатом интерференции сигналов отражателей, распределенных в пределах элемента разрешения.

Для фиксированного взаимного положения РЛС и отражающих объектов амплитуда и фаза отраженной волны имеют вполне определенную величину. Поэтому в принципе для каждого конкретного случая может быть определен результирующий суммарный отраженный сигнал. Однако в процессе радиолокационного наблюдения относительное положение целей и РЛС обычно меняется, что приводит к случайным флюктуациям интенсивности и фазы результирующих отраженных сигналов.

2.1.Эффективная площадь рассеяния цели (ЭПР).

Расчет дальности радиолокационного наблюдения требует количественной характеристики интенсивности отраженной волны. Мощность отраженного сигнала на входе приемника станции зависит от целого ряда факторов и прежде всего от отражающих свойств цели. Обычно радиолокационные цели характеризуются эффективной площадью рассеяния. Под эффективной площадью рассеяния цели в случае, когда антенна РЛС излучает и принимает электромагнитные волны одной и той же поляризации, понимается величина σ_ц, удовлетворяющая равенству σ_цП₁=4πК²П₂, где П₁ -плотность потока мощности прямой волны данной поляризации в точке расположения цели; П₂ — плотность потока мощности отраженной от цели волны данной поляризации у антенны РЛС; R — расстояние от РЛС до цели. Значение ЭПР непосредственно может быть вычислено по формуле

σ_цП₁=4πR²П₂/ П₁

Как следует из формулы приведенной выше, σ_ц имеет размерность площади. Поэтому ее условно можно рассматривать как некоторую эквивалентную цели нормальную радиолучу площадку площадью σ_ц, которая, изотропно рассеивая всю падающую на нее от РЛС мощность волны, создает в точке приема ту же плотность потока мощности П₂, что и реальная цель.

Если задана ЭПР цели, то при известных величинах П₁ и R можно вычислить плотность потока мощности отраженной волны П, а затем, определив мощность принимаемого сигнала, оценить дальность действия радиолокационной станции.

Эффективная площадь рассеяния σ_ц не зависит ни от интенсивности излучаемой волны, ни от расстояния между станцией и целью. Действительно, всякое увеличение П₁ ведет к пропорциональному увеличению П₂ и их отношение в формуле не изменяется. При изменении расстояния между РЛС и целью отношение П₂/П₁ меняется обратно пропорционально R² и величина σ_ц при этом остается неизменной.

2.2.Сложные и групповые цели

Рассмотрение простейших отражателей не вызывает затруднения. Большинство реальных радиолокационных целей представляет собой сложную комбинацию отражателей различного типа. В процессе радиолокационного наблюдения таких целей имеют дело с сигналом, который является результатом интерференции нескольких сигналов, отраженных от отдельных элементов цели.

При облучении сложного объекта (например, самолет, корабль, танк и т. д.) характер отражений от его отдельных элементов сильно зависит от их ориентации. В некоторых положениях определенные части самолета или корабля могут давать весьма интенсивные сигналы, а в других положениях интенсивность отраженных сигналов может падать до нуля. Кроме того, при изменении положения объекта относительно РЛС меняются фазовые соотношения между сигналами, отраженными от различных элементов. В результате этого возникают флюктуации результирующего сигнала.

Возможны и другие причины изменений интенсивности отраженных сигналов. Так, может наблюдаться изменение проводимости между отдельными элементами самолета, одной из причин которого являются вибрации, обусловленные работой двигателя. При изменении проводимости меняются распределения токов, наведенных на поверхности самолета, и интенсивность отраженных сигналов. У винтовых и турбовинтовых самолетов дополнительным источником изменения интенсивности отражений является вращение винт.

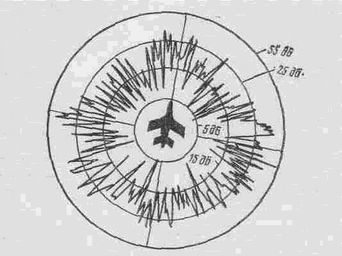

Рис 2.1. Зависимость ЭПР цели от ракурса.
