Практическое задание №6
Прогнозирование возможной радиационной обстановки и её оценка. Прогнозирование зон радиоактивного заражения местности и внутреннего поражения человека при аварийном выбросе на КАЭС.
Вариант № 16
Задание: Спрогнозировать по исходным данным возможные зоны РЗ местности и ВП человека на случай аварии на АЭС (разрушение реактора РМБК-1000 с выбросом продуктов деления Ак=10% и V10=5 м/с), оценить обстановку на ОЭ с рабочим поселком (или городе Н-ск) и осуществить выбор режима радиационной защиты (РРЗ) работающих ОЭ и населения поселка (или города Н-ск). Представить итоговый вывод с инженерными решениями на случай аварии на АЭС.
Исходные данные:
Время аварии Тав, ч | Облачность | Установленная доза Дуст ,бэр | Удаление ОНХ от АЭС, Lо, км | Продолжительность нахождения людей в различных условиях в течение суток Т, ч, и коэффициенты К ослабления радиации в этих условиях | |||||||
на рабочем месте | в транспорте | на открытой местности | в зоне отдыха | ||||||||
Тр | Кр | Ттр | Ктр | Тотк | Котк | То | Ко | ||||
15 | ясно | 2 | 60 | 8 | 10 | 2 | 4 | 2 | 1 | 12 | 10 |
Решение.
Определяем степень вертикальной устойчивости атмосферы (СВУА) по табл.10.1, с учетом V10, облачности и времени суток:
ИЗ – изотермия или нейтральное состояние
Находим по табл. 10.2 среднюю скорость ветра в приземном слое в зависимости от СВУА и V10: Vср=5 м/с
С учетом типа возможной аварии на АЭС определяем по табл. 10.3 размеры зон РЗ и ВП с дозой до полного распада Д и записываем их:
Таблица 1
Тип аварии | Зоны РЗ | Р1, рад/ч | Дω внеш., рад | Двнутр., бэр | Длина L, км | Ширина Ш, км |
С разрушением реактора | А’ А Б В Г Д’ Д’ | 0,014 0,14 1,4 4,2 14 - - | 5,6 56 560 1680 5600 - - | - - - - | 300 100 20 10 | 20 4 2 1 |
Не образуется | ||||||
30 250 | 90 44 | 10 5 |
Р
1=Д/400 – уровень радиации на 1 ч после аварии, Д – доза до полного распада
60 км

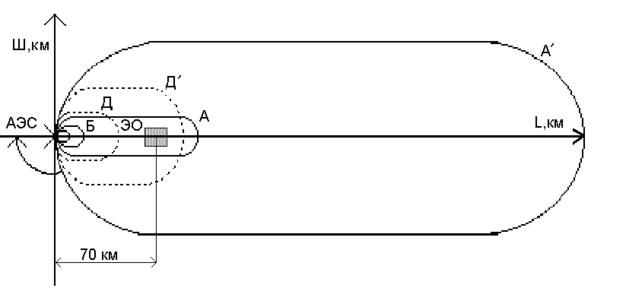

По схеме определяем, в какую из зон РЗ или ВП, или одновременно в зоны РЗ и ВП попал ОЭ с городом: ОЭ попал одновременно в зоны РЗ и ВП
А - зона слабого РЗ (красный цвет);
А – зона умеренного РЗ (синий);
Б – сильного РЗ (зелёный);
В – зона опасного РЗ (коричневый);
Д - опасного внутреннего поражения (коричневый);
Д – чрезвычайно опасного внутреннего поражения (чёрный).
Вычисляем время начала выпадения радиоактивных осадков над заданным объектом:
По табл. 10.4 определяем время формирования радиоактивного следа:
tформ = 3 ч
Если облако сформировалось ко времени подхода его к ОЭ, то над ним будет происходить выпадение радиоактивных осадков. Поэтому по табл. 10.3 определяем методом интерполяции возможный уровень радиации Р1 и возможную дозу Двнеш для зоны РЗ, где находится наш объект; для зоны ВП определяют только возможную дозу Двнутр.
-
ОЭ находится между внешними границами зон А и Б:
-
ОЭ находится между внешними границами зон Д’ и Д:
Определяем уровни радиации на ОЭ на различное время (на начало выпадания осадков, конец рабочей смены, конец первых суток и на конец трех суток):
Рt=Р1/К,
где К – коэффициент пересчета, по табл. 10.5.
Р1 = 0,77 рад/ч; tформ = 3 ч; Тр = 8 ч.
-
на начало выпадения осадков:
tнач = tформ = 3 ч
коэффициент пересчета К=1,75
Р3=0.77/1,75=0.44 рад/ч
-
на конец рабочей смены:
tк=tнач+Тр=3+8=11ч
коэффициент пересчета К= 3.2
Р11=0.77/3.2=0.24 рад/ч
-
за первую смену:
Рср=(Р3+Р11)/2=(0.44+0.24)/2=0.34 рад/ч
-
на конец первых суток с начала выпадения осадков при К24=5
Р24=0.77/5=0.154 рад/ч
-
на конец третьих суток при К72=7
Р72=0.77/7=0.11 рад/ч
Находим дозу облучения, полученную на открытой местности за первые сутки (накопление дозы идет неравномерно: впервые сутки после аварии – более интенсивно, чем в последующее время) по формуле при времени аварии Тав 3 мес:
Д1сут > Дсут (11,34>2)
Д1сут > Дсут, следовательно необходимо подобрать соответствующий режим РРЗ для персонала ОЭ и населения, а также решения по их защите. Для этого рассчитываем критерий возможной дозы за 10 суток и 1 год:
Д10сут = 2(Ркtк - Рнtн)
В табл. 10.5 коэффициенты пересчета даны на время после аварии на АЭС только до 3 суток. Поэтому
Д10сут=Д3сут+Д7сут= Д3сут+ Д3сут/2
(т.к за семикратный период времени радиация снизится в 2 раза (по закону спада радиации))
Д10сут=13.2+13.2/2=19.8 бэр
По табл. 10.6 принимаем решение по защите. Величина 19.8 бэр превышает верхний уровень критериев для принятия решений по защите работающих и населения (на все тело) за исключением решения по эвакуации взрослых. Поэтому укрытие, защиту органов дыхания и йодную профилактику взрослых людей, детей, беременных женщин, эвакуацию детей и беременных женщин необходимо проводить в полном объеме, а эвакуацию взрослых людей осуществлять частично.
Вычисляем суммарную дозу, полученную рабочими первой смены
Д=Дотк+Д8ч+Д0+Дпер+Дотд, где
Дотк – доза, полученная на открытой местности;
Д8ч - доза, полученная за 8-ми часовую смену на рабочем месте;
Д0 - доза, полученная от проходящего радиоактивного облака;
Дпер = Дкр + Дср - доза, полученная при переезде на работу и обратно, где
Дкр – к работе,
Дср – с работы;
Дотд - доза, полученная за время отдыха в зоне отдыха, то есть от конца рабочей смены до истечения первых суток.
Дt=(РсрТ)/К0
Рср = (Рн + Рк)0,5 – среднее значение уровня радиации, рад/ч, за промежуток времени от начала до конца периода облучения;
Т – период облучения работающих в различных условиях;
К0 – коэффициент ослабления.
Известно, что Рср = 0.44 рад/ч; на рабочем месте, продолжительность смены 8ч и коэффициент ослабления защиты К=10; L0=60 км на открытой местности Ротк=0.56 рад/ч; люди находятся 1ч при Ко=1, переезд к работе и с работы занимают 3ч, при Ко=2 с Ркр=0.56 рад/ч; Рср=0.29 рад/ч; время отдыха 12ч; при Ко=10 с Рср=0.29рад/ч; до Р1сут=0.15 рад/ч.
Дотк=(0.562)/1=1.12 бэр
Д8ч=(0.44 8)/10=0.352 бэр
Д0=0.3 бэр (по табл. 10.7)
Дпер=Дкр+Дср=(0.561)/4+(0.291)/4=0.21 бэр
Дотд=((0.29+0.154)/2) 12/10=0.266 бэр
Д=1.12+0.352+0.3+0.21+0.266 = 2.248 бэр
Д Дуст (2.248 2 бэр).
Наибольший вклад Д вносит Дотк ,Д0 и Дпер. лучшим решением является уменьшение времени нахождения на открытой местности до 0.5ч (а 0.5ч перенести в зону отдыха) и переезда на транспорте к работе и с работы до 1ч (а 1 ч перенести в зону отдыха). Величину Д0 нельзя уменьшить, т. к. она зависит от удаления ОЭ от АЭС. С учётом принятых изменений пересчитывают Дотк ,Дотд и Дпер.
Д=0.28+0.352+0.3+0.21+0.452=1.594 бэр, что меньше Дуст
По величине Д определяем радиационные потери (РП) людей на ОЭ и распределение их по времени (табл. 10.8), если Д100 рад или Д50 бэр; т. к. Д=1.594 бэр, то люди, находящиеся в ОЭ, полностью трудоспособны в течении 4-х дней.
Подбираем РРЗ как для работающих, так и для населения, находящегося в условиях радиоактивного заражения местности. Безопасным РРЗ считается такой режим, когда облучение людей не выше суточной установленной дозы Дуст. Он характеризуется коэффициентом безопасной защищенности Сб, который показывает во сколько раз д.б. уменьшена фактическая доза радиации над Дуст :
для населения: Сб= Дсут /Дуст=11.34/2=5.67
для рабочего персонала ОЭ: Сб= Дсут /Дуст=2.248/2=1.124
Для установления безопасного режима работы на ОЭ вычисляем суточный коэффициент защищенности (он показывает, во сколько раз доза облучения, полученная людьми при данном режиме, меньше дозы, которую они получили бы за то же время на открытой местности):
