При IZGIV^*=1 из числа исправных ЧЭ выбираются номера четырех ЧЭ: 3 из них считаются управляющими, а четвертый используется для контроля. Выбор четверки по ПЗ осуществляется аналогично случаю IZGIV^*=2.

При IZGIV^*=0 выбор работающих измерительных каналов осуществляется аналогично случаю работы на четырех ЧЭ, отличие состоит в том, что контрольный ЧЭ не формируется [21].

Алгоритм ЧЭ формирует запросы на включение ЧЭ IPVG(i)=1 после определения их номеров [21].

В результате формируется управляющая матрица В(3х3), используемая в расчетах проекций приращений углов на приборные оси. Для этого формируется вспомогательная матрица D(3х3), составленная из строк матрицы С(6х3), соответствующих номерам управляющих ЧЭ. Управляющая матрица рассчитывается следующим образом [21]:

B = D^-1.

Алгоритм тактированный, работает с тактом То=0,1 с.

3. Алгоритм расчета приращений углов

Алгоритм формирует суммарные признаки функциональной и точностной готовности ГИВУС по признакам, приходящим из подсистемы. Осуществляет выбор диапазона измерений ГИВУС по признаку ППД, формируемому алгоритмами режимов [5 ,21].

Алгоритм формирует информацию о приращениях углов, измеренных каждым ЧЭ :

(i=16),

где m_i – цена импульса і-го ЧЭ ГИВУС;

N_i – число импульсов с і-го ЧЭ за такт;

_i – паспортизуемый уход і-го ЧЭ.

Рассчитываются приращения углов [5, 7] поворота объекта в проекциях на приборные оси ГИВУС _gj :

,

где В_jk – элементы матрицы управления;

nupr_k – номера управляющих ЧЭ ГИВУС (j=13; k=13).

Затем вычисляются проекции приращений углов на оси визирной системы координат (ВСК) j:

где AD_j – погрешности установки ПСК ГИВУС относительно ВСК;

_yxj – вычисленный на борту угловой уход (j=13).

Алгоритм тактированный, работает с тактом То=0,1 с.

4. Алгоритм контроля ГИВУС

Контроль осуществляется при условии IZCON=0.

Алгоритм рассчитывает приращение угла по контрольной оси и сравнивается с приращением, полученным с контрольного ЧЭ [21]:

_k = C_ncon,1_g1 + C_ncon,2_g2 + C_ncon,3_g3

|_k -_ncon|<_p

где ncon – номер контрольного ЧЭ;

_p – порог контроля информации.

Если разность не превышает порог _p, заданный в ПЗ, то все включенные ЧЭ считаются исправными. В противном случае для идентификации отказавшего ЧЭ алгоритм формирует заявку на подключение пятого ЧЭ. После достижения им точностной готовности происходит идентификация отказавшего ЧЭ следующим образом: из 5 задействованных ЧЭ формируется 5 групп по 4 ЧЭ в каждой. Для каждой группы вычисляется скалярное рассогласование между показаниями этих ЧЭ. При наличии отказов рассогласование превышает порог _p и формируется признак ненормы. Поскольку каждый из 5 включенных ЧЭ входит в 4 группы, то при одном отказавшем ЧЭ ненорма рассогласования возникает в 4-х случаях. Для той группы, куда не вошел отказавший ЧЭ, рассогласование будет в норме [21].

Признаку отказа с номером неисправного ЧЭ присваивается значение 1 и спустя время задержки на формирование признака неисправности, заданное в ПЗ, выдается заявка на его отключение.

Если ненорма рассогласования возникла не в 4-х случаях или ненорма возникла при работе на 4 ЧЭ, когда 2 ЧЭ отказали ранее, то формируется признак ненормы контроля, идущий в телеметрию и никаких решений автономно не принимается.

Алгоритм формирует признак смены работающего комплекта ЧЭ IPSM=1.

При отсутствии точностной готовности прибора, или при количестве отказавших ЧЭ, большем 3, или на время переключения диапазонов, или на время подключения 5-го ЧЭ для идентификации отказа формируется IGIV=0. Иначе прибор считается информативным.

На время отсутствия информативности ГИВУС рассчитывается прогнозируемое приращение угла поворота объекта за такт, которое поступает в алгоритм оценки скорости [21]:

,

где - оценочная эффективность исполнительных органов;

n – номер такта.

Алгоритм тактированный, работает с тактом То=0,1 с.

Расчет суммарной погрешности

Рассчитаем суммарную погрешность для ЧЭ ГИВУС 1, 3, 5, 6 в виде:

; (4.16)

где - погрешность цены импульса;

- погрешность случайного ухода;

- погрешность, обусловленная ошибками установки.

Пусть скорость направлена по оси 6-го ЧЭ.

Матрица установки С (6х3) имеет вид:

; (4.17)

Элементы матрицы С определяются выражениями:

(4.18)

После тригонометрических преобразований и предположения, что , выражения (4.18) будут иметь вид, соответственно:

(4.19)

Определим составляющие выражения (4.16).

1. Вычислим - погрешность цены импульса.

Пусть с ГИВУС поступают выходные импульсы N_i (i = 1, 3, 5, 6):

(4.20)

где – приращение угла поворота объекта вокруг оси чувствительности i-го

ЧЭ ГИВУС за такт;

– реальная цена импульсов i-го ЧЭ ГИВУС;

[…] – операция выделения целой части.

В алгоритме обработки информации ГИВУС приращение угла поворота объекта за такт вычисляется по формуле [7]:

(4.21)

где - алгоритмическая цена импульсов i-го ЧЭ ГИВУС, взятая из ПЗУ или ПЗ.

Подставляя величину в виде [7, 16, 21, 22]:

где - ошибка знания реальной цены импульсов ГИВУС, и полагая в (4.3.5) в данный момент времени, из (4.18) получим [16]:

где - ошибка в вычислении приращения угла в алгоритме обработки информации ГИВУС, определяемая по формуле [22]:

(4.22)

Контрольную разность можно представить в виде [7]:

(4.23)

Т.к. ошибки случайны и независимы между собой, получим [21]:

(4.24)

где - ошибка в вычислении приращения угла поворота в ПСК ГИВУС, которая вычисляется по формуле [7, 16, 21]:

(4.25)

где В(j, i) – матрица управления, которая имеет вид:

,

,

.

После подстановки в (4.25) численных значений и некоторых предположений, мы получим значение погрешности от цены импульса .

2. Вычислим - погрешность случайного ухода.

В данном случае имеем [7, 21, 22]:

(4.26)

тогда после подстановки в (4.24) (4.25) и с учетом (4.26) мы получим значение погрешности от случайного ухода .

3. Приведем методику вычисления - погрешности, обусловленной ошибками установки

Данная погрешность вычисляется по формуле [7 ,16]:

4.4 Алгоритм стабилизации

В правых частях динамических уравнений (1.1) стоят проекции вектора главного момента всех внешних сил М, действующих на корпус космического аппарата : .

Характерной особенностью момента управления является активность, он появляется в результате включения вспомогательных органов (в частности реактивных двигателей стабилизации), и исчезает при их отключении. Момент , следует логике теории автоматического управления, и обеспечивает заданное угловое движение корпуса космического аппарата [1, 3].

Источником внешнего возмущающего момента , является взаимодействие с внешней [1, 4, 6, 10, 12] средой, приводящее к появлению действующих на корпус внешних сил – гравитационного, аэродинамического, светового, магнитного и др. Будем рассматривать гравитационный и аэродинамический моменты. Другие моменты не будем рассматривать в силу их малости.

Момент имеет две составляющих – (создаваемую реактивными двигателями), и (создаваемым моментным магнитоприводом и др. Будем рассматривать только ).

Важным свойством динамической системы ориентации является: если осями ориентации являются поступательно движущиеся оси, то при соответствующем законе управления вместо сложных пространственных поворотов космического аппарата можно изучать три независимых плоских угловых движения, что мы и сделаем в системе, т.е.:

(4.27)

получено три независимых уравнения.

Пусть двигатели работают в импульсном режиме [1, 4, 6, 11, 12]. Зона нечувствительности определяется условием:

. (4.28)

Для изучения нужного динамического процесса, коэффициенты k в законе управления (Рис. 4.2):

; (4.29)

должны быть положительны. Сигнал управления формируется путем сложения сигналов датчика угла и датчика угловых скоростей. Включение двигателей происходит при . Диаграмма зависимости управляющего момента от сигнала имеет вид ( рис 4.3 ) [1 ,3 , 25].

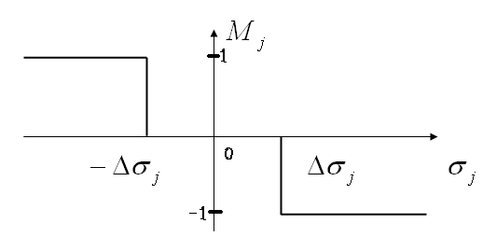

Рис. 4.2 - Закон управления

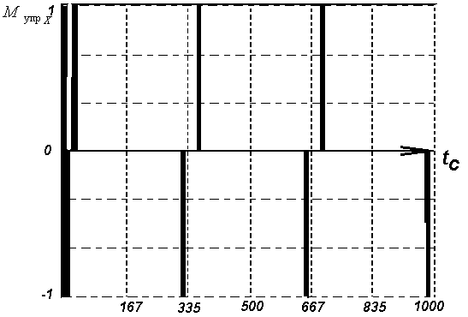

Рис. 4.3 - Изменение управляющего момента со временем в канале X:

Фазовая диаграмма процесса установления ориентации имеет вид (рис 4.2). Заштрихованная область – это комбинация значений , при которых действует управляющий момент [6]. Линии являются линиями переключения, т.е. при пересечении этих линий изображающей точкой происходит включение (или выключение) исполнительных органов системы ориентации. Указанные линии походят через точки на оси абсцисс, а их наклон зависит от коэффициента k [1, 3, 25]:

; (4.30)

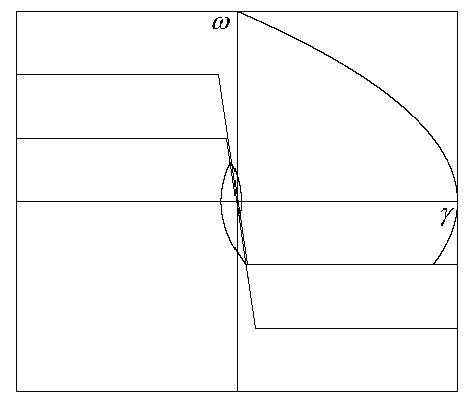

Рис. 4.4 - Фазовый портрет

Также вводятся дополнительные зоны нечувствительности: , - нижняя и верхняя линии переключения, располагающиеся параллельно оси абсцисс. Они предназначены для «гашения» больших начальных угловых скоростей [25]. При пересечении этих линий изображающей точкой происходит включение (или выключение) исполнительных органов системы ориентации. Соответственно дополнительная зона нечувствительности находится между , и . Фазовый портрет при больших начальных угловых скоростях приведен на (Рис. 4.5)

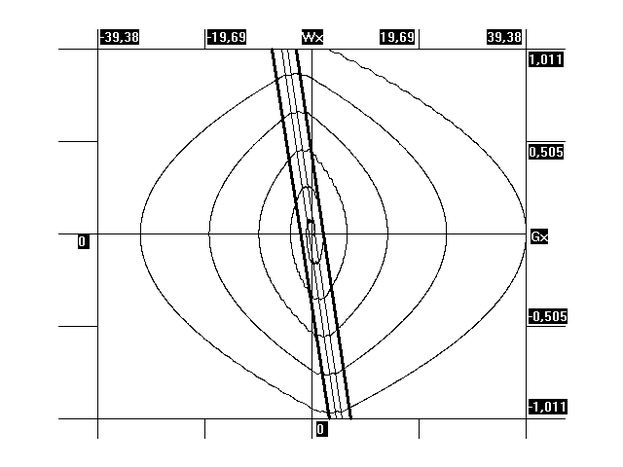

Рис. 4.5 - Фазовый портрет с большими начальными угловыми скоростями

Также вводится гистерезис, - предназначенный для гашения шумов при «скольжении» фазовой диаграммы по линии переключения с наклоном -1/K [3].

Рассмотрим КА как упругое тело [1.3.6.7,9,10,11.12]. Уравнения осцилляторов для упругой модели имеет вид [5]:

(4.31)

где - коэффициент демпфирования для каждой отдельно взятой гармоники.

- квадрат собственной частоты не демпфированных колебаний для каждой гармоники. - управляющий момент с учетом возможного отказа. i = 1,2,3,4. Коэффициенты мы берем из таблицы, приведенной в Приложении А.

При нулевой правой части, мы получаем свободные колебания, зависящие от начальных отклонений, угловых скоростей и др. При ненулевой правой части мы получаем вынужденные колебания, которые накладываются на свободные колебания. Они являются затухающими со временем, в силу коэффициента демпфирования. Прототипом для данной упругой модели послужил маятник на пружинке. Рассматриваемая система является линейной.

Находим, также как для абсолютно твердого тела, угловые скорости, угловые ускорения, с учетом возможных отказов [25, 26].

Введем в имитационную модель космического аппарата наряду с двигателями большой тяги – двигатели малой тяги. Будем рассматривать двигатели дросселированной тяги, т.е. реактивные двигатели могут работать как с большой тягой, так и с малой. Введем дополнительную зону нечувствительности для двигателей большой тяги. Для более эффективного гашения шумов введем паузу по времени при выходе из зон нечувствительности. Для наглядности введем паузу Tp = 3 сек. Тогда, фазовый портрет для упругой модели, с учетом работы двигателей малой тяги и действующих на космический аппарат аэродинамического и гравитационного моментов, имеет вид (рис 4.6). Так как задана достаточно большая пауза, то процесс может, получился неустойчивым. Таким образом, очень важным фактором является правильный выбор паузы [25].

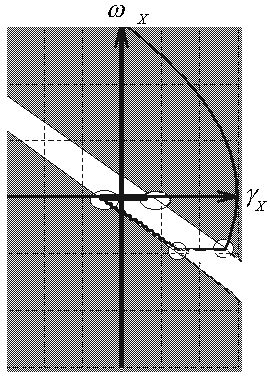

Рис. 4.6 - Фазовый портрет для большой паузы

Разработанный алгоритм позволяет моделировать сложные физические процессы с учетом внешних факторов действующих во время полета космического аппарата [1, 3, 25].

4.5 Решение задачи идентификации отказов

Алгоритм обработки данных в бесплатформенной инерциальной навигационной системе строится с использованием субоптимального дискретного фильтра Калмана [7, 16, 22, 25, 27].

Для малых угловых отклонений осей ССК от БСК и при условии I_x I_y I_z уравнения (1.1) и (1.2) запишем в виде [25]:

Тогда для построения системы оценки вектора состояния (_j, _j, m_вj) примем следующую модель объекта наблюдения [16, 22, 27]:

(4.32)

где m_j=М_ДСj /J_j - эффективность управляющего момента;

М_ДСj - управляющий момент ДС;

m_вj=М_вj /J_j - эффективность возмущающего момента;

u_j - сигнал управления ДС;

j=x, y, z.

Запишем систему уравнений (4.32) в стандартной векторно-матричной форме, дополнив ее уравнением измерений [7]:

где x_j = (x_1j, x_2j, x_3j)^T=(_j, _j, m_вj)^T - вектор состояния;

z_j - вектор измерений;

_j - шум измерений;

,

j=x, y, z.

Используя критерий Калмана, несложно показать, что такая система является полностью наблюдаема [7, 16, 22, 25, 26, 27]:

rank[H^T A^TH^T (A^T)²H^T]=n=3, где n - порядок системы.

Реализация в бортовом вычислителе дискретного фильтра Калмана сводится к оценке вектора состояния по следующим соотношениям [25, 27]:

(4.33)

где: - оценка вектора состояния;

- переходная матрица для вектора состояния;

- матрица измерений;

- ковариационная матрица ошибок фильтрации;

- ковариационная матрица ошибок прогноза;

- матричный коэффициент усиления;

- ковариационная матрица шумов измерения;

j=x, y, z.

Работа алгоритма основана на анализе величины оцениваемого в фильтре Калмана возмущающего момента [25]. Если математическое ожидание оценки возмущающего момента, вычисленного на некоторой временной базе, где управление равно нулю, превосходит допустимый порог, то принимается решение об отказе ДС и переходе на резерв (рис. 4.7) [25].

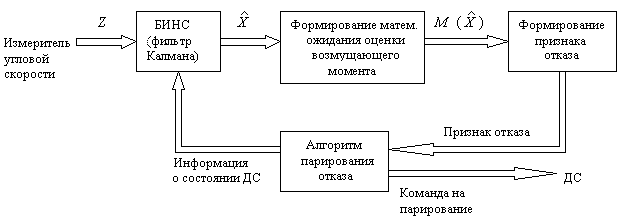

Рис. 4.7 - Обобщенная структурная схема алгоритма

4.6 Метод статистически гипотез

Статистическая гипотеза - есть некоторое предположение относительно свойств [27, 28] генеральной совокупности, из которой извлекается выборка. Критерий статистической гипотезы – это правила позволяющие принять или отвергнуть данную гипотезу на основании выборки. При построении такого правила используются определенные функции результатов наблюдений , называемые статическими для проверки гипотез. Все возможные значения подобных статистик делятся на две части: если нет – гипотеза принимается, как не противоречащая результатам наблюдения, если да – гипотеза отвергается [27, 28, 29]. При этом всегда возможно совершить ошибку; различные типы возможных ошибок заданы в таблице 4.1:

Таблица 4.1

Вероятность совершить ошибку l рода [8] называется уровнем значимости критерия и обозначается q. Обычно уровень значимости выбирают, равным 0.01; 0.1; 0.05 (последнее значение - наиболее часто) [28].

Критерии значимости – это критерии, с помощью которых проверяют гипотезы об абсолютных значениях параметров или о соотношениях между ними для генеральных совокупностей (с точностью до параметров) функцией распределения вероятностей [29].

Построение гистограммы выборки. Гистограмма является эмпирическим аналогом функции плотности распределения f(x). Обычно ее строят следующим образом:

1. Находят предварительное количество квантов (интервалов), на которое должна быть разбита ось Ox. Это количество K определяют с помощью оценочной формулы:

K=1+3.2lgN ; (4.34)

Где найденное значение округляют до ближайшего целого числа.

1. Определяют длину интервала [29]:

; (4.35)

Величину можно округлить для удобства вычислений.

1. Середину области изменения выборки (центр распределения) принимают за центр некоторого интервала, после чего легко находят границы и окончательное количество указанных интервалов так, чтобы в совокупности они перекрывали всю область от до .

2. Подсчитывают количество наблюдений попавшее в каждый квант; равно числу членов вариационного ряда, для которого справедливо неравенство [27-29]:

; (4.36)

здесь и - границы m-ого интервала. Отметим, что при использовании формулы (4.36) значения попавшее на границу между (m-1)-м и m-ом интервалами, относят к m-ому интервалу.

1. Подсчитывают относительное количество (относительную частоту) наблюдений /N , попавших в данный квант.

Строят гистограмму [7, 8, 9], представляющую собой ступенчатую кривую, значения которой на m-ом интервале , (m=1,2,…,K)

1. постоянно и равно /N, или с учетом условия равно ( /N) .

Критерии согласия. Критерием согласия [8] называется критерий гипотезы о том, что генеральная совокупность имеет распределение предполагаемого типа (например, нормально распределение). Среди различных критериев согласия наиболее употребителен универсальный критерий согласия (Пирсона).

Проверку гипотезы о виде функции распределения с помощью этого критерия производят следующим образом [27-29]:

1. a) По выборке строят гистограмму. Если в каком-либо f-ом интервале число наблюдений окажется меньше пяти, то его объединяют с соседним интервалом (или интервалами) так, чтобы число наблюдений в таком объединенном интервале оказалось большим или равным пяти. Пусть – окончательное число интервала группирования, тогда очевидно, что

; (4.37)

б) Задаются видом гипотетической функции распределения и для каждого из r (r=1,2,…) параметров этого распределения находят оценки, причем эти оценки можно определять как по исходным, так и по сгруппированным данным [27].

в) Определяют теоретическую вероятность попадания в каждый из интервалов случайной величины с заданным распределением, параметры которого или известны или оценены в параграфе б) [28].

г) вычисляют число g:

; (4.38)

1. Известно, что для данного критерия согласия случайная величина g при Больших N имеет распределение с - r - 1 степенями свободы, где r - число определенных неизвестных заранее параметров гипотетического распределения, а уменьшения числа степеней свободы еще на единицу объясняется наличием линейного соотношения (4.35) между эмпирическими величинами и N , входящими в расчетную формулу (4.36). Задавшись уравнением значимости q, по таблице -распределений находят критическое значение , причем критическая область определяется неравенством g> = = - r – 1; .

2. Сравнивая значения g и и выносят решение о принятии (g <= ) или отклонение (g > ) рассматриваемой гипотезы о виде функции распределения [27-29].

4.7 Алгоритм контроля отказов ДС при неполной тяге

Алгоритм неполной тяги - представляет собой алгоритм позволяющий моделировать остаточную тягу при отказе одного из реактивных двигателей стабилизации, для отказа типа «не отключение». Остаточная тяга может меняться в пределах: 0%-100%. При 0% тяги, отказ типа «не отключение» переходит в отказ типа «не включение». Пусть P – тяга, а k – коэффициент остаточной тяги, задаваемый в процентах. Тогда в общем случае, при отказе одного из двигателей, тяга имеет вид (4.39) [25, 26]:

(4.39)

Блок-схема алгоритма имеет вид (Рис. 4.8):

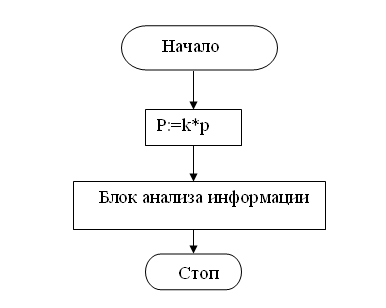

Рис. 4.8 - Блок схема алгоритма неполной тяги

В общем случае коэффициент K носит стохастический характер. Блок анализа информации формирует таблицу включений, для алгоритма стабилизации [25].

При функционировании алгоритма контроля мы находим максимальные опасной продолжительности на каждой базе, после чего варьируем начальные условия в пределах 20%. Формируем выборку. Таким же образом мы варьируем параметров для случаев отказа работы двигателей типа «не отключение» и типа «не включение». Начальные варьируемые условия приведены в таблице 4.2.:

Таблица 4.2

где N – это исходные начальные условия, N- параметр варьируемый в сторону уменьшения, N+ параметр варьируемый в сторону увеличения [25].

Упрощенная выборка имеет вид:

Таблица 4.3

Для наглядности построим гистограмму, и изобразим ее в виде функции – закона распределения, [8, 9, 25-29] для облегчения нахождения критической точки в методе статистических гипотез. Находим математические ожидания. Графики зависимостей приведены на (Рис. 4.9) [27-29]:

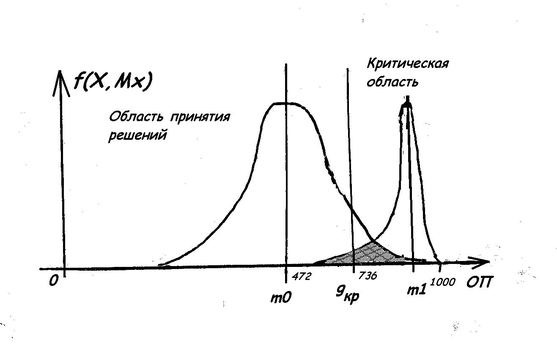

Рис. 4.9 – Аппроксимированная гистограмма

Здесь m0 и m1 - математические ожидания. При рассмотрении левостороннего критерия, получили критическую точку Gкр = 736. Т.о. =Gкр, если, следуя алгоритму контроля, ОП < , то есть основания утверждать, что отказа в работе двигателя нет, в противном случае, при попадании значения ОП в критическую область, т.е. ОП >= , ПО присваивается значение единицы, и есть основания утверждать, что отказ в работе двигателя есть [25].

5 РЕЗУЛЬТАТЫ ЧИСЛЕННОГО МОДЕЛИРОВАНИЯ

Рассмотрим космический аппарат как упругое тело, описываемое уравнениями (3.1), (3.2), (3.4), (3..5). Рассмотрим режим построения базовой ориентации с учетом внешних возмущающих воздействий – аэродинамического и гравитационного, а также с учетом дрейфа нуля ГИВУС.

Для наглядности функционирования алгоритма стабилизации ДС КА, где в качестве гистерезиса используется пауза по времени, проведем моделирование СУО, с начальными условиями, приведенными в табл. 5.1.

Таблица 5.1

Функционирование СУО с набором начальных условий варианта 2 табл. 5.1 во временной плоскости представлено на рис. 5.1, рис. 5.2, рис. 5.3.

Функционирование СУО с набором начальных условий варианта 1-6 табл. 5.1 на фазовой плоскости, представлено в приложении Б.
