22. КШ Оградительные сооружения. Типы конструкций. Условия применения. Пути удешевления стоимости работ и снижение материалоемкости

Оградительные сооружения бывают внешними и внутренними

Внешними называют оградительные сооружения, предназначенные в основном для защиты акватории порта от проникания на нее со стороны моря волнения, течений, наносов и движущегося льда, а в некоторых случаях — для защиты подходных каналов от заносимости. От волнения акваторию порта защищают главным образом волноломы и молы. От течений, наносов и льда или от одного из этих факторов акваторию защищают преимущественно оградительные дамбы. Они же применяются для защиты территории от затопления, а также подходных каналов от заносимости. Одновременно они, конечно, защищают находящиеся в канале суда и от воздействия других факторов, в том числе и волнения. Обычно дамбы выполняют откосного профиля из местных грунтов с устройством защитного покрытия, поэтому на водохранилищах, по существу, все оградительные сооружения являются дамбами (см. далее).

К внутренним относят оградительные сооружения, расположенные на акватории порта и отделяющие одну ее часть от другой. В этом случае оградительные сооружения предназначаются не столько для защиты акватории от волнения, проникающего с моря, сколько для того, чтобы воспрепятствовать образованию волн на самой акватории или оградить бассейны специального назначения, например, нефтяные гавани (см. рис. 11.1).

Иногда при расширении акватории за счет строительства новых оградительных сооружений внутренними могут оказаться старые внешние оградительные сооружения; в этом случае их существование должно быть специально обосновано.

К внутренним оградительным сооружениям относятся также шпоры — сооружения, примыкающие к другим сооружениям; иногда шпорами называют и короткие молы.

Классификация:

1) по форме:

- сооружения вертикального профиля

- откосного профиля

- смешанного типа

2) вертикального профиля делятся на 2 типа:

- гравитационные

- свайные

Оградительные сооружения откосного профиля различают по виду покрытия откосов, конструкции ядра, крутизне откосов.

23. КШ Особенности перегрузки нефтепродуктов. Суда-танкера для морских и внутренних водных путей. Типы причалов

Для перегрузки нефтепродуктов не нужны большие площади причалов. Для погрузки и выгрузки нефтепродуктов обычно используют грузовые центробежные насосы, устанавливаемые на танкерах и являющиеся их неотъемлемым оборудованием Часовая производительность насосного оборудования должна соответствовать 1/10 грузоподъемности танкера, чтобы на перегрузочные операции было затрачено не более 10ч

- доставка нефтепродуктов танкерами типа "река-море" на танкера-накопители, с последующей перегрузкой на крупнотоннажные морские танкеры-отвозчики, имеющие большую осадку;

- при необходимости суда-перевозчики могут ожидать обработки на специальных якорных стоянках.

- отсутствие навигационных препятствий и большие естественные глубины обеспечивают удобный и безопасный подход судов без буксирного обеспечения.

- перегрузка осуществляется контактным способом по варианту "борт-борт". Грузовые операции по передаче нефтепродуктов с судна на судно выполняются штатными средствами и устройствами танкеров.

Типы причалов:

- Временные в открытой акватории

- Постоянные в виде пирсов и набережных во внутренней акватории порта

24. КШ Берегоукрепительные и берегозащитные сооружения. Типы конструкций. Принципы работы

Берегоукрепительное сооружение - гидротехническое сооружение, предназначенное для защиты берега от размыва и обрушения.

Разрушение морских берегов причиняет большой ущерб народному хозяйству, так как при этом подвергаются угрозе разрушения расположенные на побережье портовые сооружения, транспортные сухопутные пути, уменьшаются площади ценных земель и, наконец, исчезают пляжи.

В зависимости от места расположения берегозащитные сооружения разделяются на внутрипортовые берегоукрепления и защитные сооружения открытого берега.

Внутрипортовые берегозащитные возводятся на занятых причалами участках акватории порта, где волнение обычно небольшое и отсутствует вдольбереговой поток наносов и поперечная переработка берегового откоса. Очень часто при проектировании таких сооружений предусматривается возможность использования их для швартовки небольших судов. В этом случае берегозащитные сооружения должны обладать всеми свойствами причальных сооружений и одновременно обеспечивать в максимальной степени гашение волновой энергии. Если внутри порта швартовка судов к берегозащитным сооружениям не предусматривается, они обычно выполняются в виде откосных сооружений или покрытий.

Защитные сооружений открытого берега кроме выполнения своих основных функций используются для устройства рекреационных пляжей, прогулочных тротуаров, курортологических комплексов. Способы защиты, конструкция и размеры берегоукрепительных сооружений на открытом берегу определяются крутизной подводного склона, соответствующими ему типом берега и гранулометрическими составом пляжеобразующих наносов, характером их перемещения, режимом уровней воды, течений и главным образом волнения.

25. КШ Принцип расчёта деривационного канала для питания гидростанции на 1 МВт

Мощность гидроэлектростанции рассчитывается по формуле: . Скорость в деривационном канале не превышают 0,5 м/с. Деривационный способ создания напора чаще всего используется в горной местности, где относительно маловодные реки и значительный уклон. Суть д. к. заключается в том, что вода отводится из естественного русла в искусственный канал, который называется деривацией, и подводит воду к напорному бассейну, из которого по турбинным водоводам вода подводится к зданию ГЭС. Это канал является самым дешёвым.

26. КШ Судоподъемные сооружения. Способы подъема судов. Доки. Конструкции сооружений и механизмы

Судоподъемником называют гидротехническое сооружение, в котором судно перемещается из одного бьефа в другой вместе с камерой. Они применяются в средне-высоконапорных гидроузлах. Судоподъемники экономят воду на шлюзование. По способу действия судоподъемники подразделяют на механические, гидравлические поплавковые. По способу движения судовой камеры - на вертикальные и наклонные. Были применены на Красноярском гидроузле.

1. На шпально-баластном основании:

1. пары

2. шпалы

3. щебеночные основание

4. рельсы

5. судоподъемная тележка.

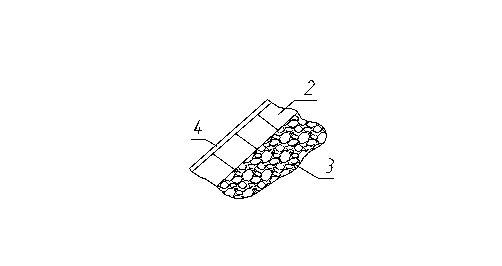

1. на ж/б элементах и каменной постели.

2- ж/б элементы

3- каменная постель

4- рельсы

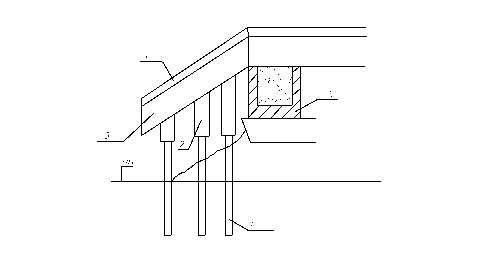

1. На сваях или колоннах оболочках.

1. сваи

2. капители; 3 – ригель; 4- рельсы; 5- тыловое сопряжение.

Док - искусственное сооружение, предназначенное: - для осмотра, ремонта и окраски подводной части судна (для докования); а также - для их постройки и транспортировки.

По назначению различают строительные, ремонтные и транспортные доки.

По конструкции различают наливные, плавучие и сухие доки.

27. КШ Регулирование стока воды в реках. Использование зарегулированного стока для водного транспорта, гидроэнергетики и др

Речной сток по природе не равномерен, для рационального его использования необходимо выравнивание стока, в течение всего года, в идеале с пополнением стока за счет многоводных лет с помощью водохранилища, т.е. необходимо обеспечивать годичное и многолетнее регулирование.

Годичное регулирование может быть полным, т.е. обеспечивающим в течение года постоянный зарегулированный расход, для такого регулирования требуются значительные объемы водохранилища, которыми обладают не все гидроузлы.

При ограниченном объеме водохранилища ведется частичное регулирование стока, в этом случае весь избыток стока при полноводии задерживать не удается, и после наполнения водохранилища, ведется пропуск воды с повышенным расходом, что приводит к холостым сбросам части величины бытового стока мимо турбин и потери гидропотенциала.

Некоторые гидроузлы не имеют водохранилища даже для того, чтобы осуществлять частичное регулирование (Например: деривационные) поэтому они работают на бытовом стоке.

Требование различных отраслей к внутригодовому распределению могут не совпадать, поэтому на практике в условиях изменчивого стока решаются более сложные задачи регулирования.

28. КШ Определение размеров основных элементов порта. Районирование и зонирование территории порта. Компоновка порта

Под входом в порт понимают совокупность элементов, обеспечивающих безопасность прохождения судов на акваторию порта: входные ворота, участок подходного канала с одной стороны и входного рейда с другой. Ширина входа в порт – это проекция расстояния между головами оградительных сооружений на нормаль к оси судового хода.

Расчет проходной ширины ворот порта.

где: - ширина судна; - скорость сноса судна под действием течения и ветра (скорость дрейфования), м/с; - скорость судна при подходе к порту; - расчетная длина судна; - время рыскания судна (принимается равным 60с); - угол рыскания (3-10 град,); - запас навигационной безопасности.

Навигационная глубина порта определяется как сумма слагаемых: где - осадка расчетного судна в грузу; - запас на увеличение осадки судна при его крене, для танкеров Zo= 0,017 В(запас на крен судна), где В-ширина танкера; - запас глубины в порту, он равен 0,04Т(запас на движение судна); - волновой запас; - Запас на осадку судна на ходу (скоростной запас) (принимается по таблице); - багерместерский запас - сознательное переуглубление дна.. Если порт подвержен приливам - отливам, то величина отлива - прилива также учитывается, но тогда навигационных глубины будет две - при приливе и при отливе.

Глубина в канале определяется по зависимости: , где: - осадка расчетного судна. Глубина воды в канале где - волновой запас, равен 0,15м; - скоростной запас, равен 0,1м.

Районирование порта

Морские торговые порты для удобства эксплуатации разделяют на отдельные районы, что позволяет лучше использовать перегрузочное оборудование, дифференцировать глубины по площади акватории, принимать конструкции причалов, наилучшим образом отвечающие типам судов и способам переработки грузов. При районировании порта учитывают специфику районов, целесообразное взаимное размещение районов различного назначения, специализацию технологических перегрузочных комплексов, структуру грузооборота, виды плавания.

По технологическим признакам в порту выделяют грузовые районы, районы комплексного обслуживания транспортного флота, предназначенные для оказания судну и его экипажу всех услуг с момента подхода судна к внешнему рейду и до момента его ухода из порта: пассажирский район, район судоремонта.

Грузовые районы различают по видам грузов и направлениям грузопотоков.
