15. КШ Конструирование причалов из массивов-гигантов. Элементы конструкции. Порядок расчета и проверки на устойчивость элементов конструкции

Расчет причальных сооружений гравитационного типа.

При расчете необходимо выполнить:

1. Расчет устойчивости на опрокидывание;

2. Расчет устойчивости на сдвиг по подошве сооружения и по грунту основания совместно с каменной постелью;

3. Расчет прочности каменной постели и грунта основания под каменной постелью;

4. Расчет прочности отдельных элементов конструкции;

5. Расчет общей устойчивости сооружения по круглоцилиндрическим поверхностям скольжения и фиксированным плоскостям.

1 - швартовная тумба;

2 - тумбовый массив;

3 - уголковая стенка верхнего строения.

Верхнее строение выполняется в виде монолитной ж/б конструкции, включающей в себя тумбовый массив и уголковую стенку верхнего строения.

Элементы конструкции:- Массивы гиганты-Каменная постель -Надстройка (уголковый массив)-Швартовная тумба

Нагрузки, воздействующие на верхнее строение:

1) швартовная;

2) от навала судна;

3) от давления грунта (включая эксплуатационную нагрузку);

4) собственный вес сооружения.

Достоинства:

-относительно малая трудоемкость и длительность работ по установке на место;

-не нужны краны.

Недостатки:

-необходимы специальные сооружения для спуска массива – гиганта на воду (доки, судоподъемники).

16. КШ Конструирование причалов из массивовой кладки. Элементы конструкций. Порядок расчета и проверки на устойчивость элементов конструкций

Из бетонных массивов.

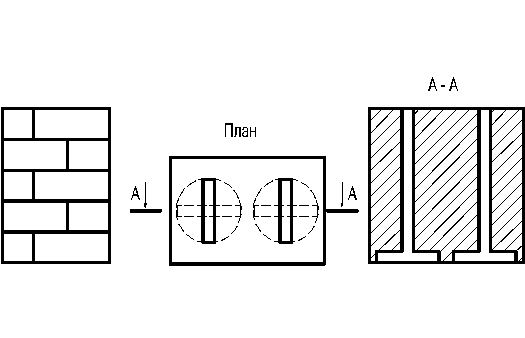

1. Из пустотелых массивов.

Пустоты составляют 25…30% , заполняются ГПС.

Достоинства:

• уменьшение объема бетона;

• использование кранов меньшей грузоподъемности.

Недостатки:

• возможно раскрытие швов;

• вымывание ГПС.

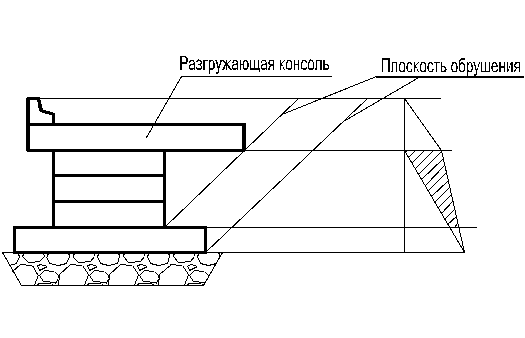

1. Массивовая набережная с разгружающей консолью.

Недостатки всех 3-х видов:

• необходимо уложить большое число элементов с помощью водолазов;

• производство работ по отгрузке постели трудоемко и длительно;

• часто требуется перекладка массивов с досыпкой камня;

• необходимо весьма тщательное равнение постели;

• при 2-х баллах волнения работы прекращаются, что значительно увеличивает сроки строительства;

• необходимы плавучие краны большой грузоподъемности;

• большие объемы бетона.

• При расчете необходимо выполнить:

Элементы конструкции:

- 1-4 Курса массивов

-Разгружающая консоль

-Каменная постель

-Надстройка (уголковый массив)

-Швартовная тумба

Порядок расчета

1. Расчет устойчивости на опрокидывание;

2. Проверка возможности раскрытия шва с лицевой стороны основания верхнего курса массивов.

3. Производится расчет надстройки на устойчивость и прочность.

4. Определение напряжений на каменную постель и грунт основания.

5. Расчет устойчивости по круглоцилиндрическим поверхностям скольжения.

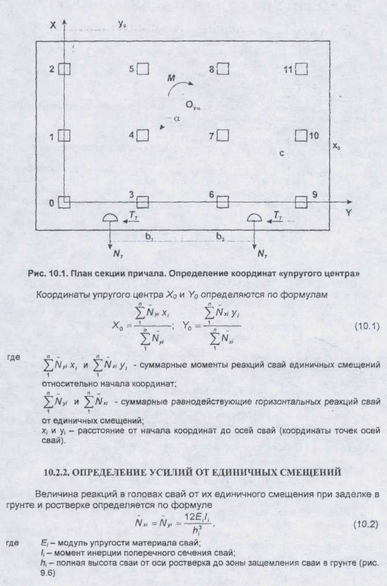

17. КШ Конструирование причалов на свайном основании. Элементы конструкций. Порядок расчета элементов конструкции, проверка на устойчивость секции сооружения. Отличие в расчете пирса и набережной

Причальные сооружения с высоким свайным ростверком получили наибольшее распространение в морском портовом строительстве. Их возводят в том случае, когда грунты основания допускают погружение свай на требуемую глубину. Этот тип причальных сооружений характеризуется сравнительно небольшим весом и в ряде случаев отсутствием распорного давления грунта на них. В связи с этим нагрузки, передаваемые от свайных сооружений на основания, оказываются меньше чем, например, от сооружений гравитационного типа.

По конструктивным признакам причальные сооружения с высоким свайным ростверком могут быть подразделены на две большие группы: сквозные и набережные-стенки.

Набережные стенки, воспринимающие распорное давление грунта, называются распорными, а сквозные сооружения, как правило, не воспринимающие распор грунта, - безраспорными. Промежуточное положение между этими двумя типами занимают набережные с задним шпунтом.

Сквозные свайные сооружения благодаря наличию подпричального откоса почти не отражают подходящие к ним волны, поэтому их возведение благоприятно сказывается на волновом режиме акватории порта. Набережные-стенки строят в тяжелых гидрологических, в частности ледовых условиях.

18. КШ Конструирование причалов из оболочек большого диаметра. Типы конструкции. Элементы конструкции. Используемые материалы

Сооружения из оболочек большого диаметра состоят из двух основных элементов – оболочки и надстройки. Оболочки устраивают либо на каменную постель, либо непосредственно на грунт заглублением подошвы на 1,5-2,5м ниже проектной отметки дна путем монтажа в заранее подготовленные прорези или погружением с помощью подмыва, огрузки или иными методами. Заглубление исключает возможность выпирания грунта, находящегося внутри оболочки, и ее подмыва.

Основным недостатком конструкций из оболочек большого диаметра является большая масса монтажных элементов, в связи, с чем для транспортирования и монтажа сооружений требуются тяжелое подъемное оборудование.

1. D10 метров - частично защемленные в грунте;

2. D = 10 метров - оболочки гравитационные с каменной постелью.

19. КШ Вход в порт. Ширина входных ворот. Определение проектной глубины водных подходов, акватория порта, у причалов

Под входом в порт понимают совокупность элементов, обеспечивающих безопасность прохождения судов на акваторию порта: входные ворота, участок подходного канала с одной стороны и входного рейда с другой. Ширина входа в порт – это проекция расстояния между головами оградительных сооружений на нормаль к оси судового хода.

Расчет проходной ширины ворот порта.

где: - ширина судна; - скорость сноса судна под действием течения и ветра (скорость дрейфования), м/с; - скорость судна при подходе к порту; - расчетная длина судна; - время рыскания судна (принимается равным 60с); - угол рыскания (3-10 град,); - запас навигационной безопасности.

Навигационная глубина порта определяется как сумма слагаемых: где - осадка расчетного судна в грузу; - запас на увеличение осадки судна при его крене, для танкеров Zo= 0,017 В(запас на крен судна), где В-ширина танкера; - запас глубины в порту, он равен 0,04Т(запас на движение судна); - волновой запас; - Запас на осадку судна на ходу (скоростной запас) (принимается по таблице); - багерместерский запас - сознательное переуглубление дна.. Если порт подвержен приливам - отливам, то величина отлива - прилива также учитывается, но тогда навигационных глубины будет две - при приливе и при отливе.

Глубина в канале определяется по зависимости: , где: - осадка расчетного судна. Глубина воды в канале где - волновой запас, равен 0,15м; - скоростной запас, равен 0,1м.

20. КШ Судоходные шлюзы, типы конструкций. Расчет пропускной способности судоходных шлюзов. Параметры, определяющие пропускную способность

где - время одного шлюзования, сутки; Q- грузоподъемность расчетного судна, т; n- число шлюзований в сутки; P- грузопропускная способность шлюза в сутки, т. Время шлюзования включает открытие - закрытие ворот шлюза (по 2,5минут), время ввода - вывода судна из шлюза и в шлюз, согласно данным таблицы самоходное судно подходит 0.7 мин, отходит 1,2 мнн.

толкаемое судно 0,6 1,0

буксируемое судно 0,5 0,9

Судопропускная способность каждого шлюза устанавливается проектом и является паспортом шлюза.

Расчет длины камеры шлюза:

где - сумма длин расчетных судов, шлюзуемых одновременно; - число одновременно шлюзуемых судов; - запас по длине камеры в каждую сторону и между судами, м, где - расчетная длина судна, м.

Параметры, определяющие пропускную способность:

1. Количество камер

2. Ширина и длина камер

3. Мощность насосов

21. КШ Добыча нефти на континентальном шельфе. Виды морских платформ. Строительство платформ Д-6, «Приразломная»

Шельф – это продолжение на море береговой материковой отмели. Континентальный шельф прибрежного государства включает в себя морское дно и недра подводных районов, простирающихся за пределы территориального моря на всем протяжении естественного продолжения сухопутной границы этого государства до внешней границы подводной окраины материка или па расстояние 200 морских миль, когда внешняя граница не простирается на такое расстояние.

Шельф обычно имеет малый уклон от 7 до 8 градусов. На границе где шельф переходит в материковый склон крутизна возрастает до 15 градусов - это является внешним краем шельфа. По геологическому признаку шельфы сложены в основном осадочными породами. Ширина полосы шельфа может быть самой различной: от нескольких сот метров до полутора тысяч километров. Так ширина шельфа Баренцева моря равна 1100км, Средняя же ширина шельфа 65км. Средняя глубина шельфа Баренцева моря 229м. Средняя глубина всех шельфов 130м. Площадь шельфов океанов в изобате 200м равна 26,6млн.кв.км что составляет 7,4% обшей поверхности океана.

Конструкция платформы зависит от глубины предполагаемого строительства.

Бывают:

1) Легкие( Д6)

2) Приразломная крепиться за дно моря

3) Тяжелая (Штокманская платформа на плавучем основании) 320м

4) Маликпак 25м

Д-6 – морская ледостойкая стационарная нефтедобывающая платформа на месторождение «Кравцовское» в районе Куршской косы. Д-6 появилась в Балтийском море только в сентябре прошлого года, запущена в эксплуатацию весной нынешнего, нефть начала добывать в начале июня и на сегодняшний день является главной индустриальной достопримечательностью российского эксклава. МЛСП размещена на двух опорных блоках. На одном расположен жилой модуль (на 75 койкомест) и вертолетная площадка. Второй опорный блок предназначен для основных производственных: бурового и эксплуатационного модулей, вспомогательного технологического оборудования, компрессорного и насосного оборудования, энергоустановок, складских помещений, емкостей и площадок, инженерных коммуникаций и средств связи. Опорные блоки расположены в 70-ти метрах друг от друга и соединены мостовым переходом для перемещения персонала, прокладки кабельных трасс и внутриплощадочных трубопроводов.

Морская ледостойкая стационарная платформа "Приразломная" предназначена для разработки одноименного месторождения нефти на шельфе Печорского моря, запасы которого оцениваются в 83 млн тонн. Платформа была заложена на "Севмаше" в декабре 1995 г. и строится по заказу компании "Севморнефтегаз" - дочернего предприятия "Газпрома". Завод изготовил самую объемную часть платформы - подводный кессон, способный вместить для временного хранения 126 тыс. тонн нефти. В качестве надстройки будут использованы конструкции платформы "Хаттон", уже поработавшей на нефтепромыслах в Северном море. Завершить достройку "Приразломной" в акватории "Севмаша" и транспортировать ее на месторождение планируется в 2007 году.
