1. Классификация ферментаторов по способу подвода энергии

Ферментаторы	Характеристика конструкции аппарата	Тип аппарата
ФГ с подводом энергии газовой фазой	Простота конструктивного оформления и высокая надежность в связи с отсутствием движущихся узлов и деталей	Барботажный. барботажно-эрлифтный. колоночный (колонный), форсуночный
ФЖ с подводом энергии жидкой фазой	Обычно энергия передастся жидкой фазе самовсасывающей мешалкой или насосом	Эжекционный. с циркуляционным контуром, с насасывающей мешалкой
ФЖГ (комбинированные)	Основным конструктивным элементом является перемешивающее устройство, обеспечивающее высокую интенсивность растворения кислорода и высокую степень диспергирования газа. В то же время энергия газовой фазой выводится обычным способом	Барботажный с механическим перемешиванием

2. Основные отличия процессов и аппаратов БТ от процессов и аппаратов химтехнологии

Принципиальное отличие биотехнологических процессов от чисто химических заключается в следующем:

– чувствительность биологических агентов к физико-механическим

воздействиям;

– наличие межфазового переноса веществ (по типу «жидкость – клетки», «газ – жидкость – клетки»);

– требования условий асептики;

– низкие скорости протекания многих процессов в целом;

– нестабильность целевых продуктов;

– пенообразование;

– сложность механизмов регуляции роста и биосинтеза.

3. Классификация реакторов по конструктивным признакам и по организации перемешивания

Аппараты для аэробной глубинной ферментации наиболее сложны как конструкционно, так и с точки зрения их эксплуатации. Главная задача, возникающая при их конструировании, – обеспечение высокой интенсивности массо- и энергообмена клеток со средой. Массообмен определяется транспортом (переносом) кислорода и других биогенных элементов из среды в микробную клетку и отводом из нее продуктов обмена. Главным показателем массообменных характеристик ферментера служит коэффи-циент массопередачи кислорода, так как кислород является основным лимитирующим фактором аэробных ферментационных процессов. Расход кислорода на образование 1 кг биомассы в зависимости от типа углеродсодержащего сырья и степени его восстановленности может составлять от 0.75 до 5.00 кг. Клетки способны утилизировать кислород только в растворенном виде, поэтому необходимо постоянно поддерживать его концентрацию в культуре на уровне, оптимальном для конкретного продуцента. При этом скорость поступления кислорода к клеткам должна превышать скорость его включения в клетки, и в околоклеточном пространстве не должно возникать так называемых «концентрационных ям». Кроме этого, концентрация клеток и растворенного субстрата должны быть равномерными по всему объему ферментера. Поэтому перемешивание является также одним из основных факторов, обеспечивающих требуемую гидродинамическую обстановку в аппарате. При интенсивном перемешивании пузырьки воздуха дробятся в аппарате и диспергируясь увеличивают площадь контакта фаз «среда-клетка». Однако чрезмерное перемешивание может вызвать механическое повреждение биологических объектов.

К настоящему времени разработано и применяется огромное количество разнообразнейших перемешивающих и аэрирующих устройств, и классифицировать их практически невозможно.

4. Характеристика аппаратов с подводом энергии через газовую фазу

Ферментеры с подводом энергии к газовой фазе (группа ФГ). Их общий признак – подвод энергии в аппарат через газовую фазу, которая является ее носителем. Ферментеры характеризуются достаточно простой конструкцией (отсутствуют трущиеся, движущиеся узлы), высокой эксплуатационной надежностью, но имеют не очень высокие массообменные характеристики (коэффициент массопередачи кислорода менее 4 кг/м³) (рис. 1). Данные аппараты представляют собой вертикальную емкость, снабженную газораспределительным устройством одного из известных типов.

Барботажные газораспределительные устройства обычно устанавливаются в нижней части аппарата. Подаваемый сверху через распределительную трубу воздух, пройдя через барботер, насыщает кислородом толщу среды. Коэффициент массопереноса кислорода невысок, 1–2 кг/м³ ч;

Рис. 1,6 Ферментеры с подводом энергии газовой фазой (группа ФГ) (Виестур и др., 1986). а) барботажный: 1 – корпус, 2 – воздухораспределитель, 3 – карман, 4 коллектор.

5. Общая характеристика реакторов с подводом энергии через жидкость

Ферментеры с вводом энергии жидкой фазой (группа ФЖ) наиболее сложны по конструкции и энергоемки, но обеспечивают наиболее высокие по сравнению с группой ферментеров ГФ значения коэффициента массопередачи кислорода, свыше 6 кг/м³ ч. В данных аппаратах ввод энергии осуществляется жидкой фазой, обычно самовсасывающими мешалками или насосами; в последнем варианте жидкость вводится в аппарат через специальное устройство (сопло, эжектор, диспергатор). Данные аппараты также можно подразделит на ряд типов (рис. 1.7): ферментеры с самовсасывающими мешалками не требуют специальных воздуходувных машин, так как поступление в них воздуха происходит в результате разрежения в воздушной камере мешалки, соединенной с воздуховодом и с жидкостью, отбрасываемой лопатками мешалки; в эжекционных ферментерах возможна рециркуляция газовой фазы, что экономит субстрат, однако требуется наличие специальных насосов для перекачки газосодержащей культуральной среды. Применение эжекционного ввода газовых субстратов в ферментер может интенсифицировать массообмен на порядок; струйные ферментеры (с затопленной или падающей струей) оборудуются мощными насосами, которые забирают культуральную жидкость из нижней части аппарата и через напорный трубопровод подводят поток к аэрирующему устройству (по типу шахтного перепада или напорно-струйные). Струя жидкости под давлением свободно падает сверху и пронизывает аэрируемую жидкость до дна аппарата. Происходят интенсивные турбулизация и перемешивание жидкости. Внизу жидкость вновь засасывается насосом и снова подается вверх аппарата, то есть возникает замкнутый контур циркуляции. Недостатком данных аппаратов являются потери энергии при перекачке жидкости, трудности проектирования в связи с отсутствием надежных методик расчета конструкций и режимов работы струйных и эжекционных устройств.

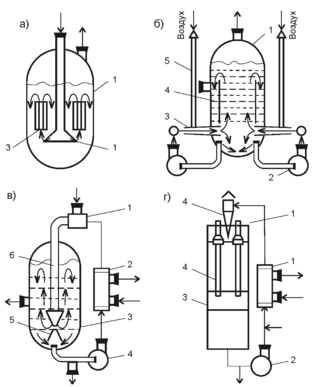

Рис. 1.7. Ферментеры с вводом энергии жидкой фазой (группа ЖФ) (Виестур и др. 1986).

а) – с самовсасывающей мешалкой: 1 – корпус, 2 – мешалка, 3 – циркуляционный контур-теплообменник,

б) – эжекционный: 1 – корпус, 2 – насос, 3 – эжектор, в) – струйный с затопленной струей: 1 – эжектор, 2 – теплообменник, 3 – корпус, 4 – насос, 5 – рассекатель, 6 – труба с насадкой, г) – струйный с плавающей струей: 1 – теплообменник, 2 – насос, 3 – корпус, 4 – эжектор.

6. Общая характеристика реакторов с комбинированным подводом энергии

Третья группа аппаратов – с подводом энергии газовой и жидкой фазами (группа ФЖГ). Основными их конструкционными элементами являются перемешивающие устройства всех известных типов, а также наличие в совокупности насосов и перемешивающих устройств. Это могут быть аппараты с группой самовсасывающих мешалок и насосом для перекачивания культуральной жидкости и другие сочетания перемешивающих и аэрирующих устройств. Коэффициент массопереноса кислорода в таких ферментерах может в принципе иметь любые из известных значения.

Выращивание дрожжей осуществляют в аппаратах эрлифтного типа объемом от 300 до 600 м³ с вводом воздуха в нижнюю зону аппарата при избыточном давлении 40–60 КПа. В процессе насыщения питательной среды воздухом образуется газо-жидкостная эмульсия, циркулирующая по всему объему аппарата, обеспечивающая эффективное перемешивание среды. Для борьбы с образующейся при аэрации пеной используют механическое пеногашение. Рабочий объем аппарата составляет около 70 % от общего объема. На отдельных предприятиях применяют также барботажноэрлифтные ферментеры большего объема, до 1300 м³ с воздухораспределением по нескольким, обычно 4–5 зонам.

7. Возможности аппаратов колонного типа по выбору и оптимизации режимов ферментации.

Барботажно-колонный – в нижней части корпуса такого аппарата устанавливается перфорированная пластина с диаметром отверстий 0.0005 м или сопловой эжектор с диаметром сопла 0.004 м; барботажно-эрлифтный аппарат характеризуется наличием внутри одного или нескольких диффуров («стаканов») или нескольких перегородок для принудительного разделения восходящих и нисходящих потоков циркулирующей жидкости; эти элементы расположены равномерно по сечению аппарата или концентрично:

б) барботажный колон-ный: 1 – корпус, 2 – рубашка, 3 – воздухораспределитель, в) барботажно-эрлифтный: 1 – корпус, 2 – диф-фузор-теплообменник, 3 – воздухораспределитлье;

8. Характеристика секционных колонных аппаратов

Если в аппарат введены секционные элементы в виде решеток, оборудованных лопастной насадкой; в центре аппарата находится труба, через которую вводится воздух, а жидкая фаза поступает противотоком сверху. Газ, поступая на лопастную насадку, обычно из полиэтилена, вращает ее; это существенно увеличивает поверхность контакта газовой и жидкой фаз.

1 – пеногаситель, 2 – емкость, 3 – диспергатор, 4 – корпус, 5 – распределительная перегородка

9. Газлифтный реактор трубчатого тип.

Газлифтный колонный ферментер состоит из двух колонн разного диаметра, соединенных между собой; одна представляет собой барботажную колонну с восходящим потоком воздуха, другая – циркуляционная, с нисходящим потоком. Воздух вводится в нижнюю зону аппарата в барботажную колонну; камера, соединяющая колонны в верхней части аппарата, образует большую поверхность контакта фаз; трубчатый аппарат сконструирован по типу теплообменных труб; взаимодействие газа в трубе при высоких скоростях продувки более интенсивное, чем в большом объеме, поэтому массообмен интенсивнее; аппарат с плавающей насадкой позволяет интенсифицировать массообмен за счет увеличения поверхности контакта фаз и турбулизации жидкости при работе с большими скоростями подачи газовой и жидкой фаз.

г) газлифтный: 1 – корпус,2 – диффузор, 3 – диспергатор, 4 – воздухораспределитель, 5 – теплообменник,

10. Аппараты для переработки концентрированных гидролизных сред

Гидролизаппарат периодического действия представляет собой вертикальный цилиндр с двумя усеченными конусами (рис. 15). Верхний конус заканчивается загрузочным отверстием, закрываемым крышкой. Нижний конус заканчивается выхлопным устройством для удаления лигнина по окончании варки сырья. В верхней горловине гидролизаппарата имеются штуцера для подвода горячей разбавленной кислоты и сдувки воздуха в начале варки, а также для сброса избыточного давления. В нижнем конусе гидролизаппарата устанавливаются фильтрующие устройства для отделения гидролизата от лигнина.

На цилиндрической части гидролизаппарата снаружи приварены опорные лапы, которыми он опирается на несущую конструкцию.

Корпус гидролизаппаратов обычно изготовляется сварной, из листовой стали. В последнее время ведутся опыты по применению для этой цели титана.

Эта форма гидролизаппарата является наиболее удобной для проведения перколяции. Стальные гидролизаппараты должны быть защищены внутри кислотоупорным слоем от корродирующего действия горячей разбавленной серной кислоты. Футеровка состоит из сплошного слоя бетона с шамотом, примыкающего к стальной стенке. Внутренняя поверхность бетонного слоя толщиной 70—90 мм облицовывается специальными термокислотостойкими керамическими плитками или слоем шамотного кирпича. Плитки и кирпич укрепляются на бетонной подмазке, а швы между ними промазываются андезитовой замазкой^ изготовляемой на жидком стекле, или кислотоупорным цементом с шамотом.

Наружная металлическая стенка гидролизаппаратов для предохранения от чрезмерной потери тепла покрывается тепловой изоляцией.

В верхней и нижней горловинах гидролизаппаратов, а также в местах установки штуцеров, имеются бронзовые кольца или штуцер, обеспечивающие переход от кислотоупорной внутренней футеровки к верхней и нижней стальной горловине и коммуникациям. Внутренняя поверхность крышек также покрыта кислотоупорным слоем бронзы или латуни.
