С_э1=С_1е+2С₁₂ (2.11)

Заземлив один из двух проводов, т.е. соединив со свинцовой оболочкой, получим ,что емкость можно измерить

С₁^*= С_1е+ С₁₂ (2.12)

Соединяя два провода вместе и подавая напряжение между ними и свинцовой оболочкой, находим непосредственное значение 2С₁₂. Можно использовать и другие методы измерения.

Сумма трех статических емкостей на землю составляет 1,5-1,7 емкости эквивалентной звезды. Значения емкостей между фазами в кабельных сетях с трехфазными кабелями составляет приблизительно треть емкостей относительно земли С₁₂=1/3С_1е, а для воздушных сетей С₁₂=0,2С_1е.

Для наиболее распространенных трехжильных кабелей с бумажной пропитанной изоляцией значение емкостных токов представлено в таблице 2.2

Если в сети имеются крупные электродвигатели напряжением 6 и 10 кВ, то следует учитывать их собственные емкостные токи. Емкостной ток электродвигателя при внешнем ОЗЗ можно ориентировочно определить по следующим формулам

При U_н=6 кВ I_сд=0,017^.S_ндв (2.13)

При U_н=10 кВ I_сд=0,03^.S_ндв где S_ндв =P_н/(cosφ_н^.η_н)

Таблица 2.2

Значение емкостных токов трехжильных кабелей с бумажной пропитанной изоляцией

Емкостной ток замыкания на землю в трехфазной сети определяется следующим выражением

I_c=√3^.U_н^.ω^.с_ф^.10^{-6 .}L (2.14)

Где U_н- номинальное напряжение сети 35 000 В

ω=2 ^.π ^.ƒ- угловая частота сети – 314

С_ф- удельная емкость сети одной фазы мкФ/км

L- длина линии, км.

Для сети напряжением 35 кВ при подстановке значений уравнение 1 примет вид

I_c=19 ^.С_ф ^.L (2.15)

Расчетные значения емкости кабеля согласно техническим условиям (ТУ 3530-001-42747015-2005) на кабели с изоляцией пероксидносшиваемого полиэтилена на напряжения 6,10,15,20 и 35 кВ для сечений (1х150), (1х185) и (1х240) U=35 кВ соответственно равны 0,2; 0,22; 0,24 мкФ/км.

Тогда удельный емкостной ток (А/км) для этих сечений кабелей составит:

3,8 А- для (1х150);

4,18 А- для (1х185);

4,56 А- для (1х240).

Кроме этого в сети используются RC- цепочки. Согласно паспорту для них емкость на фазу одной цепи составляет С_1ф=0,2 мкФ.

После реконструкции сети такие цепочки устанавливаются только на печных трансформаторах т.е. на каждую секцию будет приходиться дополнительная емкость С_1ф=0,4 мкФ на фазу, это увеличит емкостной ток на каждой секции на

I_c=19^. C_1ф=19^.0,4=7,6 А

Расчетные значения емкостных токов по секциям сети 35 кВ приведены в таблице 2.3.

Таблица 2.3 Расчет емкостных токов сети 35 кВ

*- расчетное значение по проекту реконструкции.

Суммарный емкостной ток двух секций 29,34 А. Как видно из расчетов согласно ПУЭ установка дугогасящих катушек необходима на обеих секциях, т.к. I_c>10 А.

2.3 Анализ режимов работы экранов кабельной сети 35 кВ при различных режимах работы сети

Распределительные сети выполняются одножильными кабелями из сшитого полиэтилена типа ПвВнг цепными линиями. Все кабели прокладываются в одной траншее горизонтально, как показано на рис. 2.3, от механических повреждений кабели защищены кирпичом на протяжении всех распределительных сетей.

Рассчитаем параметры кабеля ячейки 3 (АПК-1) ПвВнг-150 и ячейки 6 на вводе Т1 ПвВнг-185 На рис. 2.3 представлены геометрические размеры кабеля.

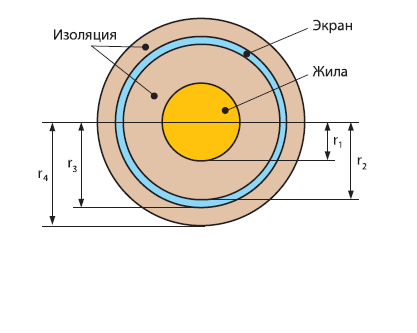

Рис. 2.3 Геометрические размеры кабеля

На ток и напряжения в экране каждой фазы будет влиять не только ток жилы этой фазы, но и токи жил и экранов соседних фаз. Учтем это, для чего обратимся к рис. 2.4

Рис 2.4 Группа из трех однофазных кабелей

Уравнения фазы А, описывающие взаимодействия на рис 2.4, следующие:

∆U_жа=Z_жI_жА+Z_жэI_эА+Z_к(I_жВ+I_эВ)+Z_к(I_жС+I_эС), (2.16)

∆U_эа=Z_эI_эА+Z_жэI_эА+Z_к(I_жВ+I_эВ)+Z_к(I_жС+I_эС). (2.17)

Ранее в однофазной постановке было получено, что для медных экранов I_э ≈ I_ж. Таким образом, справедливо (I_жВ + I_эВ) ≈ 0 и (I_жС + I_эС) ≈ 0, т.е. фазы В, С не могут компенсировать влияние тока фазы А. Следовательно, рассмотренный на примере однофазного кабеля механизм возникновения токов в экранах остается справедливым и для группы из трех однофазных кабелей.

Предположим, что имеет место симметричный режим I_жА+ I_жВ + I_жС =О, при котором все же нет токов в экранах (заземленных по концам) трехфазной группы однофазных кабелей. Тогда из второго уравнения системы получим равенство которое может быть справедливо лишь в случае Z_жэ = Z_к.

О=∆U_эА=Z_жэI_жА+Z_кI_жВ+Z_кI_жС (2.18)

Иными словами, фазы В и С могли бы полностью компенсировать ток в экране фазы А лишь только в том случае, когда они влияли бы на ток экрана фазы А так же хорошо, как это делает ток жилы фазы А.

Итак, токи и напряжения в экранах группы однофазных кабелей зависят от расстояния между кабелями, снижаясь с уменьшением этого расстояния. Размещать соседние кабели вплотную друг к другу нежелательно исходя из вопросов живности охлаждения кабеля. Поэтому заметные токи и напряжения в экранах присущи всем трехфазным группам однофазных кабелей в том случае, когда экраны заземлены с обоих концов кабеля.
