Определим ток короткого замыкания:

кА;

кА;

кА.

8.ВЫБОР КОМПЛЕКТНОЙ ТРРАНСФОРМАТОРНОЙ ПОДСТАНЦИИ

На проектируемом участке находятся следующие потребители электроэнергии:

;

где m-количество единиц энергопотребления;

кВА;

кВА;

кВА;

;

;

;

;

;

кВА.

Предполагаемые КТП:

1. 2 трансформатора мощностью по 1000 кВА каждый.

Загрузка 856/2000=0,43 (43%),

Перегрузка 856/1000=0,856

В связи с тем, что трансформаторы работают со значительной недогрузкой питание кранов и оборудования освещения осуществляется от этих же трансформаторов.

9.РАСЧЁТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ НА ШИНАХ ПЕЧНОЙ ПОДСТАНЦИИ

Для проведения расчёта тока К.З. составим схему замещения участка цепи по которому протекает данный ток.

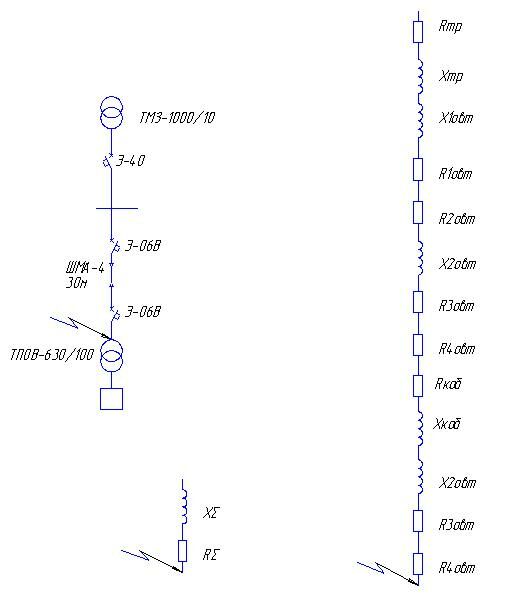

Рисунок.10.- Схема замещения схемы снабжения после трансформаторной подстанции.

Определяю сопротивления схемы замещения:

;

;

;

;

;

Автоматический выключатель Э-40.

Нахожу ток протекающий по данному участку:

;

;

По табличным данным определяю сопротивления:

R_авт1=0,08 мОм;

R_авт2=0,01 мОм;

Х_авт1=0,02 мОм;

Автоматический выключатель Э-06В.

R_авт3=0,08 мОм;

R_авт4=0,01 мОм;

Х_авт2=0,02 мОм;

В качестве токоподвода выбираю шинопровод магистральный алюминиевый ШМА-4, который рассчитан на протекание токов до 1250 А.

;

.

;

где L – длина токоподвода;

мОм;

;

;

;

;

;

;

;

10.КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ

Комплектные трансформаторные подстанции (КТП) являются наиболее массовыми потребительскими подстанциями. Предназначенными непосредственно для электроснабжения приёмников электроэнергии.

КТП внутренней установки предназначены для электроснабжения промышленных предприятий, административных и общественных зданий; они устанавливаются в цехах и других помещениях в непосредственной близости от потребителей электроэнергии.

Для безопасности эксплуатации в КТП внутренней установки используются специальные трансформаторы: Масляные с герметизированными баком, трансформаторы, заполненные негорючей жидкостью, а так же трансформаторы с сухой изоляцией.

Питание КТП-М-1000 осуществляется как по магистральной, так и по радиальной схеме электроснабжения. Ввод со стороны высшего напряжения выполняется глухим или с помощью выключателя, который обеспечивает отключение тока холостого хода и тока нагрузки силового трансформатора.

Питание и защита сборных шин на стороне низшего напряжения осуществляется автоматическими выключателями ввода. Распределение электроэнергии по отходящим линиям, а так же защита их от перегрузок и коротких замыканий осуществляется линейными автоматическими выключателями, установленными в шкафах низкого напряжения.

Для от трансформатора на стороне НН применяется шкаф ШНВ-3МТ, в которых установлен выключатель типа Э-40-В, для отходящих линий применяются шкафы типа ШНЛТ-1М и ШНЛ-2МТ.

Для секционирования шин НН для двухтрансформаторных КТП применяются шкаф типа ШНС-2МТ.

Количество шкафов НН на один трансформатор не должно превышать семи. При установке выключателей серии Электрон в шкафах, допускаются следующие максимально длительные токовые нагрузки: Э40-В – 3500А; Э25-В – 2500А; Э16-В – 1600А; Э06-В – 630А. При этом допускаются нормируемые для трансформаторов кратковременные нагрузки в течении 3ч на 30% или в течение 2ч на 40%,если при этом предварительная нагрузка шкафов не превышала 70% их номинального тока.

Рисунок.11.- Общий вид КТП.

11.ВЫБОР ОБОРУДОВАНИЯ

Выбор высоковольтного выключателя.

Ток протекающий через него равен:

;

Выбираем выключатель типа ВМП-10-20/1000УЗ.

Выключатель типа ВМП-10-20/1000УЗ удовлетворяет предъявляемым к нему требованиям.

Выбор выключателя нагрузки:

Выбор выключателя нагрузки осуществляется по току короткого замыкания на КТП который равен Iкз=7 кА, I_п0=6.64 кА, I_у=17.7 кА по этим параметрам выберем выключатель типа ВНРп-10/400-10зп3У3.

Выбор плавкого предохранителя:

Выбор плавкого предохранителя осуществляется по току короткого замыкания на КТП который равен Iкз=7 кА, I_п0=6.64 кА, I_у=17.7 кА по этим параметрам выберем плавкий предохранитель типа ПКТ101-10-5-12,5УЗ.

Выбор автоматических выключателей:

Автоматический выключатель на линии КТП: Э-40 Максимально допустимый ток для выключателя Э-40 40кА, ток короткого замыкания на рассматриваемом участке цепи равен 23 кА (23<40кА).

Секционный автоматический выключатель на КТП: Э-25 Максимально допустимый ток для выключателя Э-25 55кА, ток короткого замыкания на рассматриваемом участке цепи равен 23 кА (23<55кА).

Автоматический выключатель на отходящих линиях КТП: Э-06В Максимально допустимый ток для выключателя Э-06В 40кА, ток короткого замыкания на рассматриваемом участке цепи равен 23 кА (23<40кА).

Выбираю амперметр РА1, РА2 типа Э351, вольтметр РV1,PV2 типа Э350, Ваттметр W типа Н-395, Счётчик ватт-часов типа СА4У-И672М.

Выбор трансформатора тока:

Выбираем трансформатор тока по высокой стороне ТА1 типа ТПЛК-10.

Выбираю трансформатор на низкой стороне ТА2 типа ТПШЛ-10.

Выбор трансформатора напряжения:

Выбираю трансформатор типа НОСК-3У5.

В качестве токоподвода электроэнергии к силовым трансформаторая от КТП выбираем шинопровод магистральный алюминевый типа ШМА4. Данный шинопровод допускает протекание токов до 1250 А, что превышает значение номинального тока для выбранного участка цепи которое составляет 908 А.

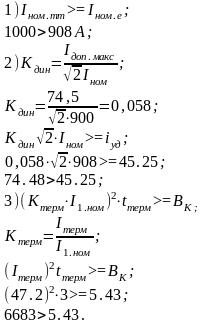

Проверим выбранный шинопровод по воздействию на него токов КЗ, шины должны удовлетворять условию ,

Таким образом, расчётное механическое напряжение не превышает допустимого значения.

12.РАСЧЁТ ПАРАМЕТРОВ СРАБАТЫВАНИЯ РЕЛЕЙНОЙ ЗАЩИТЫ

1.Максимально токовая защита.

Максимально токовая защита от токов короткого замыкания мгновенного действия, отстроенная по току от эксплуатационных КЗ и бросков тока при включении установок. Ток срабатывания реле:

;

где к_н=1,2-1,5;

к_т=0,18; к_тт=200;Iэк=1,2∙4,85=5,82 кА;

2. Защита от перегрузки действует с разными выдержками времени на сигнал и на отключение оперативного или оперативно-защитного выключателя. Уставка реле соответствует току:

, где к_н=1,2-1,25;к_в=0,85;

.

ЗАКЛЮЧЕНИЕ

В курсовом проекте было спроектировано электроснабжение участка цеха включающего в себя 2 печи электрошлакового переплава для получения слитка весом 0,25т и флюсоплавильную печь У-560. Была определена средняя цеховая нагрузка S_ср=145 кВА, среднеквадратичная цеховая нагрузка S_сркв=193.6 кВА, заявленная мощность S_Заявл=396 кВА, найдены токи К.З.на КТП и печной подстанции которые составили 7 кА и 23 кА соответственно. Выбрана комплектная духтрансформаторная подстанция выполненная на трансформаторах типа ТМ-1000/10. Разработана планировка цеха, схема управления защиты и сигнализации и схема питания установок, которые приведены в графической части проекта.
