- расчетная температура подающей воды в летний период: +15^оС

- удельный нормативный эксплуатационный расход воды: по счётчику

а) температура воды, объём которой измеряется: 5-40 °С

б)давление воды: 1МПа

в)цена деления сч.: 0,0001

- План-схема ХВС представлена в приложении В.

- в данном офисе установлен теплообменный аппарат – газовая колонка PG6, который нагревает воду от 25-50°С.Описание ГК представлено в пункте 1.2.

2. Тарифы на энергоносители

- 2009 год:

- электроэнергия: 0,2436 грн

- холодная вода: 4,3 грн за 1 м³

- газ: 0,732 грн за 1м³

- 2010 год:

- электроэнергия: 0,2436грн

- холодная вода: 4,3 грн за 1 м³

- газ: 0,732 грн. за 1м³

В соответствии с постановлением Национальной Комиссии регулирования электроэнергетики Украины № 812 от 13.08.2010 г. с 1 августа 2010 г. вводятся новые цены на природный газ для населения.

Таблица 2.1 – Действующие тарифы на природный газ

N п/п	Дифференциация цен	Цена на 1м3 с НДС, коп
1	При условии, что объем потребления природного газа не превышает 2500 м3 на год:
	при наличии газовых счетчиков	72,54
	при отсутствии газовых счетчиков	79,80
2	При условии, что объем потребления природного газа не превышает 6000 м3 на год:
	при наличии газовых счетчиков	109,80
	при отсутствии газовых счетчиков	120,78
3	При условии, что объем потребления природного газа не превышает 12000 м3 на год:
	при наличии газовых счетчиков	224,82
	при отсутствии газовых счетчиков	247,32
4	При условии, что объем потребления природного газа превышает 12000 м3 на год
	при наличии газовых счетчиков	268,56
	при отсутствии газовых счетчиков	295,41

Так как объем потребления природного газа превышает 2500 м³ в год при наличии счётчика, то оплата производится по тарифу 109,8 коп.

Как видно, цены изменились за год только на газ.

3. Анализ энергопотребления в офисе

3.1 Динамика потребления энергоносителей за год

Потребление электроэнергии за период с октября 2009 г по октябрь 2010 г приведено в таблице 3.1.

Таблица 3.1. – Потребление электроэнергии за период октябрь 2009 г по октябрь 2010 г.

	Конец месяца	Начало месяца	Оплата за 1кВт	Расход эл-ии, кВт/ч	Оплата за потребляемую эл-ию,грн
октябрь	8616	8470	0,2436	146	35,57
ноябрь	8821	8616	0,2436	205	49,94
декабрь	9005	8821	0,2436	184	44,82
январь	9270	9005	0,2436	265	64,56
февраль	9422	9270	0,2436	152	37,03
март	9589	9422	0,2436	167	40,68
апрель	9740	9589	0,2436	151	36,78
май	9881	9740	0,2436	141	34,34
июнь	10021	9881	0,2436	140	34,1
июль	10171	10021	0,2436	150	36,54
август	10366	10171	0,2436	195	47,51
сентябрь	10494	10366	0,2436	128	31,18
октябрь	10534	10494	0,2436	140	34,1

Потребление тепловой энергии представлено на рисунке 3.1

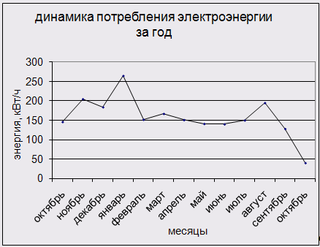

Рис. 3.1.Динамика потребления электрической энергии офисом за год

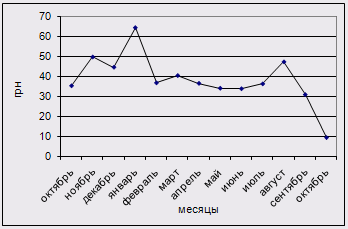

Рис. 3.2. График зависимости оплаты электроэнергии, потребляемой офисом ежемесячно, за годовой период.

Как видно на примере двух приведенных выше графиков проведенное нами исследование имеет абсолютно аналогичную зависимость, поэтому в дальнейшем откажемся от построения второго графика, так как в этом нет необходимости.

Рассмотрим потребление офисом холодной воды. В таблице приведены показания водомера, с подробным указанием данных на начало и конец месяца. Полученные данные заносим в таблицу 3.2.

Таблица 3.2. – Потребление офисом холодной воды за годовой период.

	Кухня-санузел		расход,м3	Оплата за 1 м3	Оплата за потребление воды, грн
	последн.	предыдущ.
октябрь	512	507	5	4,3	21,5
ноябрь	516	512	4	4,3	17,2
декабрь	519	516	3	4,3	12,9
январь	523	519	4	4,3	17,2
февраль	527	523	4	4,3	17,2
март	532	527	5	4,3	21,5
апрель	538	532	6	4,3	25,8
май	546	538	8	4,3	34,4
июнь	556	546	10	4,3	43
июль	568	556	12	4,3	51,6
август	579	568	11	4,3	47,3
сентябрь	588	579	9	4,3	38,7

Изобразим динамику потребления холодной воды офисом на графике.

Рисунок 3.3 – потребление холодной воды за 2010 год в м³

Необходимо также проследить потребление офисом газа. Данные по оплате за услугу пользования природным газом оглашаются в конце каждого месяца и занесены в таблицу 3.3 Так как отопление индивидуальное, оплата за тепловую энергию производится совместно с оплатой за газ.

Таблица 3.3. – Динамика потребления офисом газа за период сентября 2009 г по август 2010 г

	конец	начало	Расход, м3	Сумма, грн
сентябрь	41071	40971	100	73,20
октябрь	41140	41071	69	50,50
ноябрь	41640	41140	500	366,00
декабрь	42240	41640	600	439,20
январь	42840	42240	600	439,20
Февраль	43370	42840	530	387,96
март	43900	43370	530	387,96
апрель	44075	43900	175	128,10
май	44250	44075	175	128,10
июнь	44275	44250	25	18,30
июль	44300	44275	25	18,30
август	44320	44300	20	22,00

Потребление газа представлено на рисунке 3.4

Рисунок 3.4. – Потребление офисом природного газа

Для выявления неравномерности потребления газа в течении суток построим суточные графики газопотребления

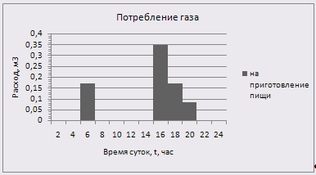

Рисунок 3.5 Суточный график потребления офисом газа в летний период

Рисунок 3.6 Суточный график потребления офисом газа в зимний период

Потребление газа в будний и выходной день практически одинаково.

Приведенный график построен на основе замеров расходов газа. по счетчику. Расход газа составляет:
