Таким образом, коэффициент средней загрузки прибора (3.2):

k_з =0,0121/0,015= 0,807.

Время использования прибора:

- в сутки Тсут=1 ч

- в месяц Т_м=1ч/сут*30сут/мес=30ч/мес;

Вычислим количество потребленной электроэнергии DVD плеером за сутки по формуле (3.1):

Определим потребление электроэнергии прибором за месяц:

Суточный график работы DVD плеера приведен на рисунке.3.15.

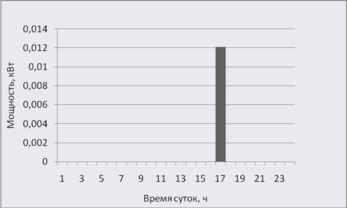

Рисунок 3.15 - Суточный график работы DVD плеера

3.2.2 Электропотребление системой освещения

Произведем расчет электропотребления системой искусственного освещения. Система искусственного освещения офиса представлена лампами накаливания различной мощности и компактными люминесцентными лампами. Определим количество потребленной электроэнергии системой освещения каждой комнаты в течении суток и месяца по формуле (3.1).

Для определения коэффициента загрузки нам необходимо знать фактическую мощность, потребляемую лампами Р_факт, которую определим измерив ток I, который потребляют лампы определенной мощности, и напряжение в сети U. Измерения проводим с помощью цифрового мультиметра. По результатам измерений рассчитываем фактическую мощность ламп по формуле (3.3) и коэффициент загрузки по формуле (3.2)

Результаты измерений и расчетов сведем в таблицу 3.5.

Таблица 3.5 – Показатели электропотребления лампами офиса

Номинальная мощность ламп Рном, кВт	Ток I, А	Напряжение U, В	Фактическая мощность ламп Рфакт, кВт	Коэффициент загрузки, kз
0,06	0,22	225	0,0495	0,825
0,1	0,37	225	0,083	0,8325

Для каждой комнаты время работы ламп различно. Для определения этого времени построим графики использования освещения в каждом помещении офиса.

К значениям времени использования, рассчитаем электропотребление системой искусственного освещения каждой комнаты и освещения двора. Данные по системам освещения каждой комнаты приведены в таблице 1.2.

Все сведем в таблицу 3.6. и 3.7.

Таблица 3.6 – Показатели электропотребления системой освещения за сутки в зимний период

Название помещения	Потребление электроэнергии в сутки, кВт*ч/сут	Потребление электроэнергии в месяц, кВт*ч/мес	Время потребления эл.энергией, час/сут.
Комната 1	1,188	35,64	4
Комната 2	0,1665	4,995	2
Комната 3	0,24975	7,4925	3
Комната 4	0,297	8,91	3
Комната 5	0,41625	12,4875	5
Комната 6	0,099	2,97	2
Комната 7	0,396	11,88	4
Двор	1,188	35,64	4
Пристройки	0,594	17,82	3
Всего:	4,5945	137,835	8

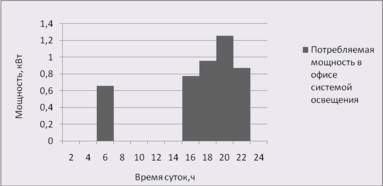

Рисунок 3.16 - Использование фактической мощности системой освещения офиса в течение суток в зимний период

Суточный график использования фактической мощности системой освещения офиса характеризуется двумя пиками - утренним и вечерним.

Таблица 3.7 – Показатели электропотребления системой освещения за сутки в летний период

Название помещения	Потребление электроэнергии в сутки, кВт*ч/сут	Потребление электроэнергии в месяц, кВт*ч/мес	Время потребления эл.энергией, час/сут.
Комната 1	0,594	17,82	2
Комната 2	0,1665	4,995	2
Комната 3	0,08325	2,4975	1
Комната 4	0,099	2,97	1
Комната 5	0,08325	2,4975	1
Комната 6	0,0198	0,594	0,4
Комната 7	0,1485	4,455	1,5
Двор	0,594	17,82	2
Пристройки	0,594	17,82	3
Всего:	2,3823	71,469	3

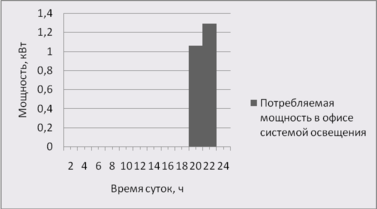

Рисунок 3.17 - Использование фактической мощности системой освещения офиса в течение суток в летний период

3.2.3 Общее электропотребление в офисе

На рисунках 3.18 и 3.19 представлены суточные графики нагрузок в офисе в летний и зимний период.

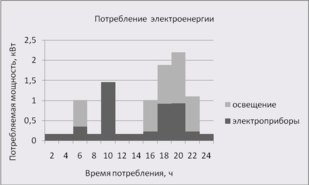

Рисунок 3.18 . Суточный график нагрузок офиса в летний период

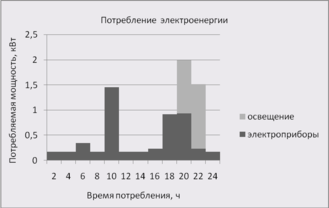

Рисунок 3.19 . Суточный график нагрузок офиса в зимний период

Таблица 3.8 – Структура потребления электроэнергии в месяц (зимнее время – в ноябре)

	Потребляемая мощность,Рном,Вт	измерянная мощность,Р,Вт	время потребления, Т,ч	коэф. загрузки	потребляемая энергия,W, кВт/ч	режим потребления, %
телевизр	80	54	192,9	0,675	10,42	5%
утюг	2200	1900	6,25	0,296	4,07	2%
фен	1900	1035	9	0,545	9,3	5%
пылесос	1600	1280	4	0,8	5,12	2%
холодильник	880	720	180	0,2	31,68	15%
Стир.маш.	2100	532	13,32	0,253	7,08	3%
DVD	15	12,1	30	0,807	0,363	0%
лампы накаливания	100 и 60	83 и 49,5	8	0,8325 и 0,825	137,835	67%
всего					205,868	100%

Таблица 3.9 – Структура потребления электроэнергии в месяц (летнее время – в июне)

	Потребляемая мощность,Рном,Вт	измерян-ная мощность,Р,Вт	время потребле-ния, Т,ч	коэф. загрузки	потребляемая энергия,W, кВт/ч	режим потребления, %
телевизр	80	54	192,9	0,675	10,42	7%
Утюг	2200	1900	0,0796	6,25	4,07	3%
фен	1900	1035	9	0,545	9,3	7%
пылесос	1600	1280	4	0,302	5,12	4%
холодильник	880	720	180	0,0301	31,68	23%
Стир.маш.	2100	532	13,32	0,253	7,08	5%
DVD	15	12,1	30	0,807	0,363	0%
лампы накаливания	100 и 60	83 и 49,5	8	0,8325 и 0,825	71,47	51%
всего					139,503	100%

Наглядно потребление электроэнергии в зимний и летний периоды представлено на рисунках 3.20 и 3.21

Рисунок 3.20– Круговая диаграмма %-ого потребления электроэнергии в летний период
