Министерство образования и науки Украины

Донецкий национальный технический университет

Кафедра промышленной теплоэнергетики

Курсовая работа

по курсу:

"Энергетический аудит"

Проведение энергетического обследования офиса

Выполнила

ст. гр ЭНМ-05 Гуляева А.В.

Руководитель

доцент Попов А.Л.

Донецк – 2010

Реферат

Цель данной курсовой работы: расширить и закрепить теоретические и практические знания по окончании изучения дисциплины "Энергетический аудит".

Обследуется офис, проводится описание объекта, динамика потребления всех энергоносителей, анализируется её структура, выполняются мероприятия по экономии в обследуемом офисе.

Энергоресурсы, офис, аудит, тепловая энергия, электроэнергия, динамика потребления, структура, освещение, техническая характеристика, ХВС, ГВС, потребление, тепловой баланс, коэффициент загрузки, срок окупаемости

Задание

на курсовую работу по курсу энергетического аудита

"Проведение энергетического обследования офиса"

Студент Гуляева Анастасия Владимировна Группа ЭНМ-07

Руководитель работы Попов Анатолий Леонидович

Задание:

Провести обследование 3-х комнатного офиса, расположенного по адресу г. Горловка, пгт. Пантелеймоновка, ул. Пушкина 3 с целью оценки потребления энергоресурсов, определения эффективности энергоиспользования, проведения необходимых мероприятий по энергосбережению.

Содержание

Введение

1. Описание офиса и систем энергоснабжения

1.1 Общие сведения

1.2 Описание системы газоснабжения

1.3 Описание системы теплоснабжения

1.4 Описание системы электроснабжения

1.5 Описание систем холодного и горячего водоснабжения

2. Тарифы на энергоносители

3. Анализ энергопотребления в офисе

3.1 Динамика потребления энергоносителей за год

3.2 Структура потребления энергоносителей

3.2.1 Электроприборы

3.2.2 Освещение

3.2.3 Общее электропотребление

3.2.4 Холодное водоснабжение

4. Расчёт тепловой нагрузки офиса

4.1 Определение тепловых потерь через ограждающие конструкции

4.2 Определение теплопотерь на нагрев инфильтрирующего воздуха

4.3 Определение теплопоступления

5. Расчёт энергосберегающих мероприятий

6. Энергетический паспорт офиса

Заключение

Перечень ссылок

Введение

Энергетический аудит - это техническое инспектирование, энергогенерирование и энергопотребление предприятия с целью определения возможности экономии энергии и предоставление помощи предприятию в осуществлении мероприятий, которые обеспечивают экономию энергоресурсов на практике.

Сложность предприятия как объекта в целом складывается в тесной взаимосвязи всех ее систем. Так, предложение по экономии одного из энергоресурсов может вызвать увеличение потребления другого или отобразиться на выпуске продукции.

Задачи энергетического аудита:

- обнаружить источники нерациональных энергозатрат и неоправданных потерь энергии;

- разработать на основе технико-экономического анализа рекомендации из их ликвидации, предложить программу по экономии энергоресурсов и рациональному энергоиспользованию, предложить очередность реализации предложенных мероприятий с учетом объемов затрат и сроков окупаемости.

Процесс проведения энергетического аудита должен включать в себя:

- первоначальный обзор потоков энергии на основных технологических процессах и установках предприятия;

- создание карты потребления энергии на предприятии; на этом этапе определяется общее потребление энергии и потребление отдельных цехов, участков и технологических установок;

- анализ баланса энергопотребления и сравнение его с аналогом или данными других подобных технологических процессов;

- после осмотра и анализа выявляются возможности для экономии энергии на данном предприятии и определяются приоритеты в исполнении тех или иных рекомендаций аудитора в зависимости от предполагаемого потенциала экономии энергии;

- подготовка энергетическим аудитором отчета о проделанной работе, принятие решения руководством предприятия о порядке внедрения предлагаемых энергосберегающих мероприятий.

1. Описание офиса и систем энергоснабжения

1.1 Общие сведения

Офис находится по адресу: г. Горловка, пгт.Пантелеймоновка, ул.Пушкина, д.3. Год строительства офиса – 1966г., форма собственности – частная, земля приватизированная. Офис состоит из 3 комнат жилой площадью 36,9 м² , в том числе 1-я комната – 5,0 м² , 2-я комната – 6,5 м² , 3-я комната –25,4 м², кухня площадью – 9,0 м², ванной комнаты и санузла – 3,45м², котельная– 3,0 м², коридора – 6,1 м², общей площадью 58,45 м².

Техническая характеристика жилых и подсобных помещений офиса:

- материал наружных стен: кирпич;

- материал перекрытия: деревянные балки;

- материал межкомнатных стен: кирпич;

- материал полов: жилых комнат – деревянные с ПХВ покрытием, передних –– деревянные с ПХВ покрытием , кухни – деревянные, туалета – керамическая плитка.

- высота помещений: 2,7 м².

Офис оборудован водопроводом, канализацией (сливная яма), индивидуальным отоплением, электроосвещением.

Схема офиса представлена в приложении А.

1.2 Описание системы газоснабжения

-предприятие, обеспечивающее услуги газоснабжения: ОАО "Донецкоблгаз" Ясиноватское управление по газоснабжению и газификации

- потребитель газа: газовая печь ПГ4-К 4-х конфорочная

- Расход: 0,35 м³/ч

- общая мощность: 9,62 кВт

- минимальная/максимальная температура духовки: 150/300^оС

- размеры - высота/ширина/глубина: 850/600/600 мм

- газовый нагреватель проточной воды: PG6

- расход воды: 6 л/мин - при нагреве воды до t=50°C

8,5 л/мин - при нагреве воды до t=35°C

12 л/мин - при нагреве воды до t=25°C

- рабочее давление воды: 60-600 кПа

- теплопроизводительность: 300 ккал/мин

- тепловая нагрузка: 370 ккал/мин

- расход газа: 108 л/мин = 2,7 м³/ч

- КПД 82%

- размеры: 225/375/820 мм

- газовый котёл отопительный водогрейный КЧМ-2:

- расход у.т.: 7,8-8,5 кг/м³

- общая мощность: 197 кВт

- номинальное рабочее давление газа в сети: 1300 Па

- пропускная способность по газу: 1-2,7 м³/ч

- температура регулирования: 50-90 °С

- номинальная тепловая нагрузка горелки: 1400 ккал/ч

- поверхность нагрева котла: 2,07 м²

- система учета потребления газа: нормирована

- права и обязанности потребителя и поставщика газа: указаны в договоре

- схема газоснабжения в пределах офиса представлена в приложении Б.

1.3 Описание системы теплоснабжения

- тип системы отопления: индивидуальное;

- схема системы отопления: двухтрубная, горизонтальная, с верхней разводкой;

- температурный график: 90/70 (зависит от температуры наружного воздуха);

- отопительные приборы: радиатор чугунно-секционный, трубы (2ʺ);

- газовый котёл отопительный водогрейный КЧМ-2;

- котёл обложен огнеупорным кирпичом;

- права и обязанности потребителя и поставщика отопления указаны в договоре;

- схема отопления представлена в приложении 3.

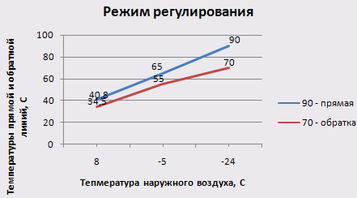

Рисунок 1.1 Температурный график

1.4 Описание системы электроснабжения

- предприятие, обеспечивающее услуги электроснабжения

" Донецкоблэнерго" Горловский РЭС

- система учета: счетчик однофазный (U=220V, I=A, f= 50Hz)

- в системе используется 6 штепсельных розеток двухполюсных, 6 одноклавишных выключателя и 1 двухклавишных выключателя;

- провода лужёные (d=1/2,5 мм²), многожильные, разводка по чердаку в трубах 1/2";

-список и характеристика оборудования, потребляющего электрическую энергию, представлены в таблице 1.1:

Таблица 1.1 – Характеристика потребителей электроэнергии

№	прибор	тип	модель	U,B	f,Гц	W,Вт
1	телевизор	LG	BZ03	220	50	80
2	утюг	Clatronik	DB3061	220-240	50-60	2200
3	фен	Eurolux	EL-1907	230	50-60	1900
4	пылесос	Delonghi		230	50	1600
5	холодильник	INDESIT	R27G	0,88кВт в сутки
6	Стир.машина	INDESIT		220	50	2100
7	DVD плеер	BBK		202	50	15

- характеристика системы искусственного освещения представлена в таблице 1.2:

Таблица 1.2 – Характеристика искусственного освещения

Наименование комнаты	Количество ламп, шт.	Тип ламп	Мощность ламп, Вт	Напряжение, В
зал	6	лампа накаливания	60	230
Спальня1	1	лампа накаливания	100	230
Спальня2	1
коридор	2	лампа накаливания	60	230
кухня	1	лампа накаливания	100	230
котельная	1	лампа накаливания	60	230
Ванная комната	2	лампа накаливания	60	230
Двор	6	лампа накаливания	60	230
Пристройки	4	лампа накаливания	60	230

- права и обязанности потребителя и поставщика электроэнергии указаны в договоре;

- схема электрических нагрузок офиса представлена в приложении Е.

1.5 Описание системы холодного и горячего водоснабжения

-предприятие, обеспечивающее водоснабжение в г.Горловка, пгт.Пантелеймоновка, Горловкое коммунальное предприятие по теплоснабжению "Уголёк" Горловского городского Совета.

- характеристика системы ХВГ:

- расчетная температура подающей воды в зимний период: +5^оС
