Министерство сельского хозяйства и продовольствия
Республики Беларусь
Белорусский Государственный Аграрный Технический Университет
Кафедра электротехнологии
Расчетно-пояснительная записка к курсовому проекту
по дисциплине Проектирование электроустановок
на тему
Электроснабжение родильного отделения для коров на 72 места с профилакторием и вентпунктом
Выполнил:
Студент 5 курса 20ЭПТ группы
Алехно А.К.
Руководитель:
Лицкевич Е.И.
Минск - 2010
Содержание
1. Характеристика проектируемого объекта и описание технологического процесса
1.1 Технологический процесс
1.2 Архитектурно-планировочные и строительные решения
1.3 Характеристика помещений по условиям окружающей среды и по электробезопасности
2. Схемы электрических сетей здания
2.1 Характеристика электроприемников
2.2 Системы токоведущих проводников. Системы заземления
2.3 Определение места электрического ввода в здание. Предварительный выбор ВРУ
2.4 Выполнение структурной схемы электрических сетей здания
2.5 Принципиальная схема распределительной сети
2.6 Принципиальная схема питающей сети
3. Расчет электрических нагрузок
3.1 Цель расчета и обоснование принятого метода расчета
3.2 Определение основных расчетных параметров – расчетной мощности на вводе, коэффициента мощности, полной мощности
4. Выбор оборудования, аппаратов управления и защиты
4.1 Характеристика коммутационных аппаратов
4.2 Характеристика и расчет защитных аппаратов
4.3 Окончательный выбор ВРУ и РП
5. Расчет сечений кабелей и проводов
6. Выбор типов электропроводок здания. Обоснование конструктивного исполнения
7. Разработка схемы принципиальной электрической управления
7.1 Анализ технологического процесса и требования к управлению
7.2 Разработка схемы и выбор элементов схемы
7.3 Описание работы принципиальной схемы управления
Литература
1. Характеристика проектируемого объекта и описание технологического процесса
1.1 Технологический процесс
По заданию на проектирование объектом электрификации является родильное отделение. По правилам устройства и эксплуатации электрооборудования данный объект является объектом второй категории по надежности электроснабжения. Основные объекты электрификации – вакуумный насос, транспортер скребковый, вентиляторы приточный и вытяжные. Система отопления и вентиляции в здании представлена вентиляторами вытяжной и приточной системы вентиляции, отопительными приборами. Освещение предусмотрено осветительными щитками с указанной номинальной мощностью. Здание предназначенное для строительства в составе фермы по производству молока на 600 коров. Внутри имеются помещения родильное отделение и стационар, профилактория помещение для привода транспортера, тамбур, молочная родильной, манеж-приемная ветпункта, помещение для санобработки животных, помещение для персонала, вакуум насосная коридор венткамера и электрощитовая.
Коровы содержатся на привязи в стойлах, телята содержатся в профилактории в индивидуальных клетках. доение коров механическое в стойлах, кормление всеми видами кормов из стационарных кормушек. Раздача грубых, сочных и зеленых кормов производится мобильным кормораздатчиком. Конц. корма раздается с помощью ручных тележек. Уборка навоза осуществляется скребковым транспортерам ТСН-3,0Б.
1.2 Архитектурно-планировочные и строительные решения
Здание г-образной формы. Длина 41 м, ширина 10,5 м, и 12х18 пристройка. Общая площадь 646,5 м2 . Здание стоечно-блочной конструкции. Стены выполнены из железобетонных панелей. Покрытие – железобетонные плиты с утеплением. Высота помещения у наружных стен 3метра.
1.3 Характеристика помещений по условиям окружающей среды и по электробезопасности
Здание содержит 12 помещений. По условиям окружающей среды помещения делятся по влажности на:
-
сухие;
-
влажные;
-
сырые;
-
особо сырые.
Помещения для содержания по условиям окружающей среды относят к сырым с химически активной средой. Остальные помещения относятся к влажным или нормальным (сухие без нагрева свыше 350С, пыли и химически активных сред).
Помещения не относятся к пожаро- и взрывоопасным.
По опасности поражения электрическим током помещение относится к помещениям с повышенной опасностью.
2. Схемы электрических сетей здания
2.1 Характеристика электроприемников
Согласно правилам устройства электроустановок, объект относится к электроприемникам II категории по надежности электроснабжения, поэтому необходимо предусмотреть два независимых взаимно резервирующих источника питания. Перерыв в электроснабжении этих электроприемников от одного из источников допускается только на время включения резервного источника питания действиями оперативной бригады, наличие АВР не обязательно.
В помещении установлены 2 электродвигателя для привода скребковыми установками ТСН-3,0Б с мощностью Рн=4.0 кВт с синхронной частотой вращения 1500об/мин. Поддержание параметров микроклимата в помещении обеспечивается за счет вентиляции. Имеются приточный вентилятор с номинальной мощностью Рн=4 кВт, и 3 вытяжных вентилятора с Рн=0,55 кВт, а также имеется вакуумный насос с Рн=2,2 кВт, холодильник с Рн=0,25 кВт, водонагреватель с Рн=3,6 кВт и щиток освещения с Рн=4,5 кВт.
Для всех электродвигателей принимаем синхронную частоту вращения 1500об/мин.
Таблица 2.1 Технические данные имеющихся электроприводов.
Поз. | Наименование | Кол. . | Электродвигатель | ||||
|
|
| cosφ | Кi | |||
1 | Вакуумный насос | 1 | 2,2 | 5,0 | 81 | 0,83 | 6,5 |
2 | Холодильник | 1 | 0,25 | 0,83 | 68 | 0,67 | 5,0 |
3 | Титан | 1 | 3,6 | 5,48 | |||
4,1 | Транспортер скребковый «горизонтальный» | 1 | 4,0 | 8,5 | 88 | 0,84 | 7,0 |
4,2 | Транспортер скребковый «наклонный» | 1 | 1,5 | 3,52 | 78 | 0,83 | 5,5 |
П1 | Вентилятор центробежный | 1 | 4,0 | 8,5 | 85 | 0,84 | 7,0 |
В1-В3 | Вентиляционное оборудование | 3 | 0,55 | 1,61 | 71 | 0,73 | 5,0 |
2.2 Система токоведущих проводников. Система заземления
Питание электроустановки здания предусматривается на напряжение 380/220 В переменного тока от трансформаторной подстанции. Система токоведущих проводников для электроприемников, относящихся к силовому электрооборудованию – трехфазная пятипроводная. Питающая линия от подстанции – кабельная.
Для проектируемого объекта принимается система заземления типа ТN, подсистема – TN-S, характеризующаяся тем, что от трансформаторной подстанции до ввода в здание предусматривается трехфазная пятипроводная система проводников (три фазы плюс PE и N-проводники). На вводе в здание во вводном щите ВУ предусматривается главная заземляющая шина.
2.3 Определение места расположения электрического ввода в здание. Предварительный выбор ВРУ
Место электрического ввода в здание показано на листе 1 графической части проекта.
Водно-распределительные устройства (ВРУ) предназначены для приема и распределения электрической энергии внутри помещения. ВРУ обеспечивают подключение, коммутацию и защиту силовых и осветительных электропроводок, а также групп или отдельных электроприемников. Исходя из опыта эксплуатации электроустановок сельскохозяйственных производственных зданий, ВРУ размещаем в имеющейся в здании электрощитовой. Такое размещение обеспечивает большую сохранность оборудования, ограничивает доступ постороннего персонала, повышает надежность электроустановки. Исходя из того, что электроприемники различных технологических линий находятся в разных частях здания и удалены друг от друга на достаточное расстояние, принимаем отдельные конструкции вводного устройства и распределительных пунктов. Предварительно выбираем к установке вводно-распределительное устройства ВРУ-Ин1 и распределительный пункт типа «ШР11» с предохранителями.
2.4 Выполнение структурной схемы электрических сетей здания
Структурная схема – это графический документ, дающий общее представление об электрической сети здания. Структурная схема определяет основные функциональные части сети и их взаимосвязь.
Для приема и распределения электроэнергии в родильной предусматриваем радиально-магистральную схему электрической сети, как наиболее полно удовлетворяющую требованиям надежности, простоты и дешевизны.
После анализа ЭП здания все электроприемники с учетом их расположения и принадлежности к технологическим линиям разбиты на группы. Принимаем, что электроприемники запитываются от узла питания (ПР), установленного в электрощитовой, управление электроприемниками осуществляется с использованием щитов управления, устанавливаемых в удобных местах, с точки зрения технологического процесса. Для управления вентиляторами предусмотрена шкаф управления (ШУВ), Ввод в здание осуществляется двумя линиями с возможностью перевода питания на одну линию при выходе из строя питающей линии.

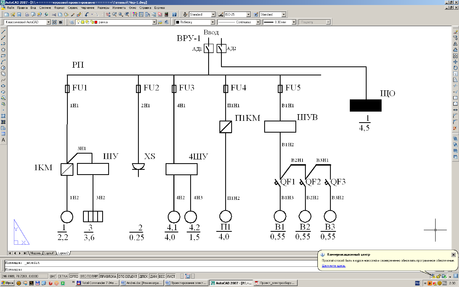

Рисунок 2.4 Структурная схема электрических сетей здания
2 .5 Принципиальная схема распределительной сети
Принципиальная схема электрической сети зданий – это графический документ, дающий полное представление об электрической сети здания, на котором приведена информация обо всех электрических цепях всех аппаратов, устройствах и изделиях, необходимых для исполнения сети. Принципиальные схемы предназначены для полного ознакомления с электроустановками здания, производства электромонтажных работ в электроустановках, разработки других схем. Принципиальная схема составляется на основании разработанной структурной схемы.
Принципиальные схемы разрабатываются на основании структурных схем, они выполняются в соответствии с ГОСТ21.613-88, по форме приведенной в графической части курсового проекта. Электрические сети подразделяют на питающую и распределительную.
В начале выполняется схема распределительной сети, а затем питающей. Начинают работу принципиальной схемы с вычерчивания линий шин РП, записывается информация по данному РП. Все аппараты и устройства обозначаются отрезками прямых линий. Принципиальная схема распределительной сети для здания родильного отделения представлена на листе 2 графической части проекта.
2.6 Принципиальная схема питающей сети
