Текст из файла (страница 3)

В газовой фазе могут присутствовать легкоионизующиеся атомы (обычно атомы щелочных металлов) в виде естественных добавок (плазма продуктов сгорания) или вводится дополнительно с целью повышения ионизации. Наличие ионизующихся атомов в газовой подсистеме приводит к необходимости учета сложного баланса объемных и поверхностных процессов, определяющий межфазный обмен энергией, массой, импульсом и электрическим зарядом в НТП с КДФ. При этом частицы КДФ, являясь источниками и стоками электронов, могут как повышать в плазме n_e, так и способствовать ее понижению.

1.3. Учет ионизации атомов легкоионизируемой присадки.

Основные предположения модели плазмы с макрочастицами, содержащей атомы легко ионизующихся элементов (щелочных металлов), следующие: в состоянии термодинамического равновесия температуры газа и частиц одинаковы; каждая из макрочастиц с точностью до флуктуаций сохраняет свой равновесный заряд z_e; в газовой фазе сохраняются неизменными средние концентрации атомных зарядов – электронов и ионов.

В модели Лукьянова предполагается, что равновесная система неограниченна, а “частичная” подсистема (ансамбль частиц КДФ) состоит из однородно ионизованных (имеющих один и тот же заряд q=z_e) идентичных сферических частиц радиуса r_p с работой выхода W. Связь между концентрацией электронов n_e в газовой фазе и зарядом отдельной дисперсной частицы определяется с помощью формулы Ричардсона – Дешмана [17,с.213] для плотности тока термоэлектронной эмиссии с поверхности КЧ. Этот ток уравновешивается потоком электронов прилипания, т.е. тех газовых электронов, которые за единицу времени “оседает” на частицы КДФ. В результате получаем уже известную формулу (1.2.20), в которой заменено :

. (1.3.1)

Кроме частиц КДФ, в газовой фазе присутствуют легко ионизующиеся щелочные атомы, которые также вносят свой вклад в равновесную концентрацию электронов n_e. Пренебрегая влиянием микрополей на ионизацию атомарных частиц запишем для них формулу Саха (см. (1.1.16)):

. (1.3.2)

Учитывая более высокие степени ионизации атомов, получаем цепочку уравнений Саха. Однако для интервала температур Т=2000….3500 К вклад этих степеней пренебрежимо мал, и в систему ионизационных уравнений входит только первое – (1.3.2). Используя условия электронейтральности плазмы и закон сохранения массы для щелочной компоненты, получаем замкнутую систему термоионизационного равновесия:

(1.3.3)

Система (1.3.3) записана в принятых обозначениях и представляет собой систему ионизационных уравнений Лукьянова [18].

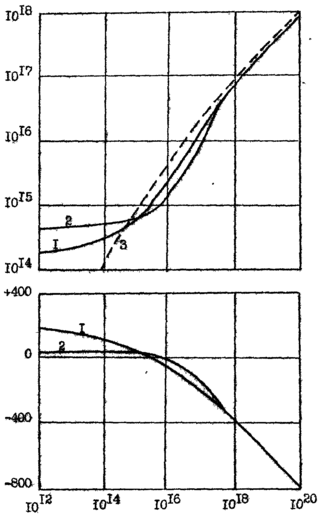

На рис.3 показаны расчетные зависимости концентрации электронов (рис.3.а) и заряда частиц окиси алюминия (рис.3.б) от исходного содержания щелочных атомов (атомов калия), полеченных в [18]. Линии I и 2 соответствуют размерам r_p частиц Al₂O₃. Штриховая линия 3 определяет ионизацию в чисто газовой плазме с теми же параметрами. Она проведена для наглядности несколько выше, поскольку для n_A>10¹²cм^-3 практически сливается с линиями 1,2. Видно, что при малых концентрациях щелочных атомов (n_A<2 10⁸см^-3) частицы КДФ способствуют повышению концентрации электронов в газовой фазе по сравнению с чисто газовой системой в тех же условиях (при таких же температуре и парциальном давлении щелочных атомов).

а

n_e

Z

б

n_A, м^-3

Рис.3. Зависимости n_e и Z от концентрации калия для двухфазной плазмы при Т=2·10³ К; r_p=10^-6 м, W=4.7 эВ, n_e=10¹² м^-3 (кривые 1) и n_e=10¹³ м^-3 (кривые 2). Для сравнения приведены значения n_e в однофазной плазме, вычисленные по формуле Саха (кривая 3)

При более высоких концентрациях атомов щелочной присадки оказывается деонизирующее влияние дисперсных частиц: их заряд отрицателен и они служат стоками электронов (рис.3.б). Дальнейшее повышение концентрации легко ионизующихся атомов приводит к росту n_e и его асимптотическому приближению (“снизу”) к зависимости по Саха, т.е. формулой (1.1.18). Вне зависимости от размера заряд дисперсных частиц проходит через 0 при значении n_e=n_s.

Преобразуем систему (1.3.3) к удобному для аналитического рассмотрения виду. Из первого и четвертого уравнений .Используя второе и третье уравнения (подставляем выражение для n_i в третье уравнение, из него n_e выражаем z и определяющие параметры системы K_S, n_p, n_A; подставляем это соотношение в левую часть второго уравнения), окончательно получаем

(1.3.4)

Трансцендентное уравнение (1.3.4) относительно зарядового числа z дисперсной частицы в символическом виде запишем так:

Ψ(z)=0 (1.3.5)

Уравнение (1.3.5) однозначно решает вопрос об ионизации частиц и газа в модели, в которой не учитываются эффекты объемного заряда, существенно влияющие на электрон-ионные процессы в плазме. Как показывают эксперименты, отрицательные заряды частиц КДФ в плазме со щелочными присадками достаточно велики (z≥10⁴), что ограничивает применимость этой модели. По характеру используемых физических допущений ее следует отнести к классу идеально-газовых моделей.

2. Дебаевский подход моделирования гетерогенных кулоновских систем.

Модели дебаевского типа заимствуют представления из теории слабых электролитов Дебая – Хюнкеля [19]. Каждая частица КДФ, как и ион [19], поляризует свое окружение, что приводит к появлению избыточного усредненного заряда в окрестности выделенного (рассматриваемой частицы КДФ), т.е. к эффектам электростатического экранирования. Закон распределения избыточного заряда в окрестности КЧ определяется больцмановской статистикой для концентраций заряженных частиц в самосогласованном электростатическом поле в системе координат частицы. Распределение потенциала φ и объемного заряда ρ (избыточного заряда) подчинены уравнению Пуассона. Совместно с законом сохранения заряда для объема, занятого плазмой, а также больцмановскими распределениями зарядов в поле частицы, оно составляет замкнутую систему уравнений для зарядового числа z выделенной КЧ.

2.1. Объемный заряд и потенциал в плазмозоле.

Рассмотрим бесконечную среду, содержащую идентичные сферические частицы КДФ, равномерно распределенные в нейтральном газе с высоким потенциалом ионизации (I_q>>kT), T – температура газа и частиц. В результате электростатических взаимодействий локальные концентрации электронов и дисперсных частиц в окрестности выделенной КЧ отличаются от средних по объему, и избыточный заряд вблизи КЧ (фактически усредненная по времени плотность электростатического заряда среды в системе координат КЧ) будет

(2.1.1)

где - радиус вектор точки, z – средний заряд КЧ, e – элементарный заряд.

В (2.1.1) предполагается, что все частицы КДФ имеют один и тот же –заряд z.

Распределение избыточного заряда (2.1.1) и самосогласованного потенциала связаны уравнением Пуассона

. (2.1.2)

Электронейтральные молекулы буферного газа, поляризуясь в поле КЧ, также вносят свой вклад в экранирование. Поэтому в правую часть (2.1.2) должна входить (в общем случае) диэлектрическая проницаемость . Однако, для рассматриваемых давлений (р~1….10 МПа) 1 и не учитывается.

Поскольку система неограниченна и в ней нет выделенных направлений, оператор Лапласа Δ в (2.1.2) содержит только радиальную часть, а функции точки - локальные концентрации электронов и частиц будут зависеть только от расстояния . Интегрируя уравнение (2.1.1) по всему объему плазмы, не содержащему выделенной КЧ, для изотропного случая (сферически симметричное распределение избыточного заряда) получаем

. (2.1.3)

Уравнение (2.1.3) отражает факт электронейтральности плазмозоля. Локальные концентрации и связанны с усредненными по объему концентрациями n_e и n_p больцмановскими соотношениями:

(2.1.4)

Отметим, что (2.1.4) справедливы только в случае слабой ионизации дисперсных частиц, т.е. при . В этом приближении они допускают линеаризацию.

Из уравнения (2.1.1), которое определяет избыточный заряд в окрестности рассматриваемой КЧ и условия, вытекающего из закона сохранения заряда для среды в целом,

zn_p-n_e=0 , (2.1.5)

находим связь между распределением усредненного электростатического потенциала и избыточного заряда . Окончательно приходим к дифференциальному уравнению 2-го порядка для избыточного заряда в окрестности заданной КЧ:

. (2.1.6)

Посредством D² (квадрат дебаевского радиуса для плазмозоля идентичных частиц) обозначена константа

(2.1.7)

Граничные условия для дифференциального уравнения (2.1.6) можно записать из следующих физических соображений:

1) в плазмозоле идентичных эмитирующих частиц усредненная плотность объемного заряда у поверхности КЧ должна определяться балансом потоков электронов эмиссии и прилипания (потока газовых электронов, поглощенных поверхностью КЧ);

2) на бесконечности (при r )плотность избыточного заряда должна обращаться в нуль. Таким образом, приходим к граничным условиям Дирихле (задаются значения самой функции – плотности избыточного заряда (r) на поверхности КЧ и вдали от нее):

θ(r)=θ ; θ( )=0. (2.1.8)

Отбросив растущее на бесконечности частное решение (2.1.6), представим выражение для избыточного заряда θ(r) в виде

(2.1.9)

Подставляя его в уравнение электронейтральности плазмоля (2.1.3) и производя интегрирование, получаем

. (2.1.10)

Таким образом, имеем трансцендентное уравнение для зарядового числа КЧ в плазмозоле. Поверхностная плотность избыточного заряда параметрически зависит от электростатического заряда z и определяется как

(2.1.11)

где Q – отношение статистических весов частицы p в зарядовых состояниях z+1 и z; Ф_z – работа выхода электрона с поверхности заряженной частицы радиуса r_p.

Вследствие наличия собственных размеров частицы КДФ не могут приблизиться на расстояния r<2r_p и поэтому объемный заряд на поверхности (при r=r_p+0) КЧ равен плотности электронной компоненты.

Подставляя (2.1.11) в (2.1.10), получаем уравнение для среднего зарядового числа z КЧ в плазмозоле. Решив это уравнение относительно z и подставив найденное значение корня в условие электронейтральности среды (2.5), получим среднее значение концентрации электронов в газовой фазе:

n_e=zn_p. (2.1.12)

Таким образом, уравнения (2.1.10) – (2.1.12) полностью решают вопрос об ионизационном равновесии в плазмозоле идентичных сферических частиц в рамках дебаевского рассмотрения.

2.2. Зависимость электронной концентрации от определяющих параметров плазмы.

Гетерогенная плазма, состоящая из двух подсистем: “частичной” – заряженных частиц КДФ и газовой – нейтрального буферного газа с эмитированными КДФ электронами, характеризуется параметрами, на основе которых можно однозначно в рамках той или иной модели рассчитать ее равновесный состав. Кроме термодинамических параметров (T, P, V), характеризующих плазму в целом, каждая из подсистем определяется своими параметрами. Для ансамбля макрочастиц КДФ – это их размер или функция распределения по размерам в полидисперсной системе, работа выхода W вещества частиц. Свойства атомарных частиц в газовой фазе определяются потенциалами ионизации I_j парциальными давлениями компонент P_j, т.е. счетными концентрациями атомарных частиц каждого сорта n_Aj.

Основная цель описания термической ионизации в любой из моделей – построение зависимостей электрофизических параметров системы (плазмы с КДФ) от ее определяющих параметров. При математической формулировке задачи физическая модель обычно сводится к решению соответствующей системы уравнений сохранения и кинетики, записанной для термодинамического равновесия. После преобразований системы ионизационных уравнений приходят в конечном итоге к решению трансцендентного уравнения (см., например (1.2.14)), выражающего функциональную связь между определяющими – исходными параметрами задачи и искомыми (в данном случае электрофизическими). Так, уравнение

(2.2.1)

связывает усредненный заряд дисперсной частицы, а значит, и концентрацию электронов n_e=zn_p, со всеми остальными параметрами, характеризующими плазмозоль, а именно: температурой Т, размером частиц КДФ r_p, их концентрацией n_p (входит в определение D), работой выхода с поверхности материала частиц W.

Таким образом, исследование зависимости концентрации электронов n_e в равновесном плазмозоле идентичных частиц от определяющих параметров (Т, r_p, n_p, W) можно проводить на основе анализа решения (2.2.1) в пространстве параметров задачи. Общие параметры Т, n_p характеризуют систему в целом, а r_p, W определяют свойства отдельных макрочастиц. Если добавить сюда искомые параметры z и n_p, то каждая точка (Т, r_p, n_p, W, z, n_e) в пространстве параметров задачи будет определять некоторое состояние ионизации в плазмозоле. Причем реализующимся состояниям соответствуют точки, которые лежат на “поверхности”, задаваемой в пространстве параметров (2.2.1). Это уравнение множеству точек (Т, r_p, n_p, W) ставит в соответствие множество решений задачи (z, n_e).

Символически связь между z и определяющими параметрами запишем так:

F(z, T, W, n_p, r_p)=0 (2.2.2)

3. Ячеечные модели плазмы, содержащей частицы.

Расчет равновесных состояний ионизации в системах с сильным кулоновским взаимодействием частиц конденсированной фазы (К-фазы) и газа, т.е. в случае, когда

, (3.1)

не может быть реализован в рамках дебаевского рассмотрения, так как в правой части уравнения Пуассона (2.1.2) не представляется возможным связать средние по объему концентрации заряженных частиц с их локальными концентрациями в системе координат выделенной КЧ. Это привело к появлению моделей, использующих решение нелинейного уравнения Пуассона в ограниченной области – ячейке [20]. В существующих моделях этого класса для плазмозолей концентрация электронов вблизи поверхности КЧ определена законом термоэмиссии, а область электронейтральности содержит одну – сферическая симметрия (модель Гибсона [20], ее модификация) или две – цилиндрическая симметрия – частицы КДФ одинакового размера, которые в последнем случае могут отличаться сортом.

Главная особенность этих моделей в сферически симметричном случае – предположение о том, что весь объем плазмы можно заменить совокупностью сферических ячеек, каждая из которых содержит строго одну из идентичных сферических частиц. Для случая двух сортов частиц К-фазы объем плазмозоля заменяется совокупностью цилиндрических ячеек, содержащих две либо одинаковые, либо различающиеся сортом дисперсные частицы. Граничные условия для нелинейного уравнения Пуассона (2.1.2) выбираются на поверхности КЧ и на границе ячейки. Эти идеи распространяются на случай существенной нелинейности в правой части (2.1.2).

Статистический подход к моделированию электрофизических свойств НТП с КДФ, по характеру используемых представлений также может быть отнесен к классу ячеечных. Здесь ограниченная область экранирования выделенной КЧ является усредненным по ансамблю Гиббса электронейтральным объемом, в котором КЧ находится в последовательные моменты времени. Рассмотрим специфические особенности ячеечного подхода согласно работе Гибсона [20], в которой впервые изучена возможность распространения результатов, полученных для индивидуальных частиц К-фазы в ячейке на весь объем, занятый гетерогенной плазмой.

3.1. Ионизация системы газ – частицы в модели Гибсона.

В состоянии термодинамического равновесия распределение потенциала и объемного заряда тесно связаны между собой и подчинены уравнению Пуассона (2.1.2). Термоионизационное равновесие системы газ – частицы будет полностью определено, если одновременно найдены оба распределения: заряда ρ и потенциала φ. Таким образом, описать ионизацию в плазме газ – частицы – значит решить уравнение Пуассона при некоторых упрощающих предположениях, используемых в модели.

В [20] предполагается, что в плазмозоле идентичных частиц (в системе макрочастицы + излученные ими электроны + электрически и химически нейтральный буферный газ) в состоянии термодинамического равновесия наблюдается однородная ионизация дисперсных частиц (все частицы К-фазы имеют один и тот же заряд q=ze, z – зарядовое число, е – элементарный заряд). Плазма электрически нейтральна, а распределения объемного заряда электронов и потенциала в плазме связаны больцмановским коэффициентом, т.е. электроны в поле частиц распределены по Больцману:

, (3.1.1)

где r – расстояние от центра макрочастицы; n_eb – концентрация электронов на расстоянии b от выделенной КЧ; - электростатический потенциал; k – постоянная Больцмана; T – температура; b – радиус сферически-симметричной ячейки, в которой, согласно основному допущению модели [20], частица КДФ оказывается полностью за экранированной электронным газом, т.е.

(3.1.2)

Радиус b определяется объемом, отведенным в плазмозоле на одну дисперсную частицу:

. (3.1.3)

Связь электронной плотности в ячейке с распределением электростатического потенциала задается уравнением (2.1.2), которое запишем:

. (3.1.4)

Учитывая граничные условия (3.1.2), имеем задачу Коши. Ее решение параметрически зависит от концентрации электронов на границе ячейки n_eb. Если при этом известна электронная концентрация на поверхности КЧ, т.е. для r=r_p – радиусу частиц конденсата, приходим к замкнутой системе уравнений для определения концентрации электронов в плазме. Действительно, из уравнения Пуассона (3.1.4) находим параметрическую зависимость потенциала в ячейке от n_eb. Подставляя эту зависимость в распределение Больцмана (3.1.1) и учитывая, что , можно в символическом виде записать

. (3.1.5)

Таким образом, получили трансцендентное уравнение относительной переменной n_eb. Разрешив его относительно n_eb и подставив n_eb в уравнение, выражающее факт электронейтральности ячейки, получим значение среднего заряда КЧ в плазме:

. (3.1.6)

Окончательно средняя по объему концентрация электронов в плазмозоле:

. (3.1.7)

Изложенная последовательность шагов расчета ионизации плазмозоля дает возможность строить конкретные алгоритмы числовых расчетов, предполагающих их реализацию на ЭВМ. Расчеты, приведенные в [20] реализованы на основе подпрограмм, содержащих в своей основе три основных момента: вычисление зависимости ; определение концентрации электронов на границе ячейки решением трансцендентного уравнения относительно n_eb; вычисление заряда КДФ – z и средней концентрации электронов в объеме плазмозоля – n_e. Концентрация электронов на внутренней границе ячейки в модели определяется законом термоэмиссии Ричардсона-Дешмана:

. (3.1.8)

Здесь К – коэффициент коррекции, учитывающий свойства поверхности КЧ (содержит коэффициент отражения электронов поверхностью дисперсных частиц); В=4,83·10²¹К^-3/2.

3.2. Режим слабого экранирования

Прежде чем составлять алгоритм решения задачи с термической ионизации монодисперсного плазмозоля в рамках ячеечной модели, преобразуем (3.1.1) – (3.1.8) к виду, удобному для программирования. Если нормировать значения потенциала на kT, а расстояния посредством b – радиуса ячейки, то математическую модель задачи можно записать как

(3.2.1)

где введены обозначения:

(3.2.2)

D_b – дебаевский радиус электронов, локализующихся на границе ячейки. Так как вблизи этой границы вследствие непрерывности нормированного потенциала у и его производной dy/dx они оказываются близкими к нулю, экспоненту, входящую в правую часть уравнения Пуассона (3.1.1), разложим в ряд по малому параметру (x-1):

(3.2.3)

После дважды интегрированного уравнения, вернемся к безразмерному потенциалу у (умножим выражение на 3/с и разделив на x), приходим к зависимости

(3.2.4)

Уравнение (3.2.4) определяет связь безразмерного потенциала у в ячейке с концентрацией свободных электронов на ее внешней границе n_eb, которая входит в выражение для константы с.

Режим слабого экранирования, описываемый (3.2.4), наиболее часто реализуется на практике в гетерогенной плазме (плазме с КДФ) для микрочастиц в случае, когда r_p/D_S<5. В таком режиме плотность электронов в ячейке изменяется незначительно (практически однородна), а потенциал в окрестности КЧ кулоновский, т.е. . Таким образом, если среднее по объему значение плотности электронов равно их концентрации на границе ячейки n_eb, имеем однородное распределение электронной компоненты и отсутствие экранирования. Малое отличие этих плотностей указывает на слабое экранирование КЧ.

Выводы

1. С учетом областей термодинамических параметров реально действующих плазменных устройств существующая модель идеально – газового и дебаевского подхода, должны быть уточнены и расширены на случай плотных плазменных систем с существенным вкладом электростатического взаимодействия термодинамических параметров.

2. Наиболее естественным образом, такое расширение может быть осуществлено для статистической ячеечной модели квазинейтральных ячеек с использованием условного разбиения пространства в не макрочастицы на две области: линейного и не линейного экранирования. В таком подходе аналитическое сопряжение двух решений на границе этих областей дает возможность сформулировать и решить задачу не линейного экранирования макрочастицы в ГПС в замкнутом виде. Полученное решение характеризуется дебаевскими ассимптотиками, а расчетные данные хорошо согласуются с имеющимся экспериментальным материалом.

Список литературы

1. Ландау Л.Д., Лифшиц Е.М. Статистическая физика. – М.: Наука, 1978. –583 с.

2. Лифшиц Е.М., Питаевский Л.П. Физическая кинетика. – М.: Наука, 1979. –528 с.

3. Saha M.N. Ionisation in the solar chramosphorell Philosophycal Magazin. –1920.-v.40 – P.472-488.

4. Тамм И.Е. Основы теории электричества. – М.: Наука, 1976. –616 с.

5. Голант В.Е., Жилинский А.П., Сахаров С.А. Основы физики плазмы. – М.: Автомиздат, 1977. –384 с.

6. Ландау Л.Д., Лифшиц Е.М. Квантовая механика. Нерелятивистская теория. – М.: Наука, 1974. –752 с.

7. Самуйлов Е.В. Сечение прилипания электронов к сферическим частицам и теоретическая ионизация частиц // Теплофизика высоких температур. –1966. – Т.4. - №2. – с.143-147.

8. Фиалков Б.С., Щербаков Н.Д., Акст Н.К., Беседин В.И. Использование электрофизических явлений для контроля и управления теплотехническими и технологтческими процессами // Физика горения и взрыва. – 1983. - № 5. – с. 29.

9. Цветков Ю. В., Панфилов С. А. Низкотемпературная плазма в процессах восстановления. – М.: Наука, 1980. – 350 с.

10. Boxman R.L., goldsmith S. The interaction between plasma and microparticles in a multi-cathode-spot // Vacuum arc. // G. Appol. Phys. –1981. –V.52. N1. P151 157/

11. Красников Ю. Г., Кучеренко В. И. Термодинамика не идеальной низкотемпературной многокомпонентной плазмы на основе химической модели // Теплофизика высоких темтератур. – 1978. – Т. 16. - № 1. – С. 45 – 53.

12. Dimick R.C., Soo S.L. Scattering of electrons and ions by dust particles in a gas // Phys. Fluids. 1964. –V.7.№1. P – 1638 – 1640/

13. Sodha M.N., Kaw P.K., Srivastava H.K. Conductivity of dust – loden gases // Brit. G.Appl.Phys. – 1965. – V.16. - №5.- P.721 – 723.

14. Самуйлов Е. В. О константе равновесия ионизации частиц // Теплофизика высоких температур. – 1965. – Т. 3. - № 2. – С.216 – 222.

15. Журавский А. М. Справочник по эллепт ическим функциям. – М. – Л.: Изд – во. АН СССР, 1941. – 235 с.

16. Аршинов А. А., Мусин А. К. Равновесная ионизация частиц // Доклады Академи Наук СССР. – 1958. – Т. 120. - № 4. – С.747 – 750.

17. Добрецов Л. Н., Гомоюнова М. В. Эмиссионная электроника. – М.: Наука, 1966. – 564 с.

18. Лукьянов Г А. Ионизация в разряженной низкотемпературной плазмы при наличии твердой фазы и примеси щелочного металла // Теплофизика высоких температур. – 1976. – Т. 14 - № 3. – С. 462 – 468.

19. Debye P., Huckel E. Zur Fheorie der Electrolyte. I.Gefrierpunktsniedrigung und vervandte Erscheinungen // Phys. Zschr. –1923 –B.24. –S.185 –206.

20. Gibson E. Ionisation phenomena in a – gas – particle – plasmall Phys. Fluids. – 1966.-V.9. - №12. – P.2389 – 2399.
