(1.1.14^’ )

будут фигурировать потенциалы ионизации I_k, которые равны энергии ионизации иона с зарядом Кe. Поскольку значения I_k для К>1 быстро возрастают , в области температур 1000…3000 К, характерной для низкотемпературной плазмы, будет в основном наблюдаться однократная ионизация атомов. Закон сохранения числа частиц и заряда α определенного сорта совместно с цепочкой уравнений Саха (1.1.14^') представляет замкнутую систему уравнений, описывающую ионизационное равновесие в газовой плазме.

В качестве примера рассмотрим ионизацию атомов калия в аргоне. При неизменной температуре Т плазмы повышение исходного содержания атомов калия n_A приведет к увеличению равновесной плотности электронов в плазме. Поскольку , в пренебрежении более высокими степенями ионизации атомов калия запишем систему ионизационных уравнений:

(1.1.15)(1.1.15’)(1.1.15’’)

где (1.1.15) – уравнение Саха для однократной ионизации; (1.1.15’) – закон сохранения числа частиц (исходное содержание присадки калия в результате реакций ионизации не меняется); (1.1.15’’) – закон сохранение заряда (концентрация электронов в системе определяется числом ионизованных атомов калия).

Вводя обозначение

(1.1.16)

и используя (1.1.15’) и (1.1.15’’), преобразуем (1.1.15) к виду

. (1.1.17)

Последнее уравнение имеет очевидное решение

, (1.1.18)

которое и определяет однократную ионизацию атомов калия в плазме по Саха.

На рис.1. показаны расчетные зависимости концентрации электронов в НТП, образованной атомами аргона и калия для температур плазмы Т= 1000, 2000, 3000 К, от исходного содержания атомарного калия n_A.

Источниками электронов в высокотемпературном электронейтральном газе могут быть и частицы КДФ с малой работой выхода электронов W. В этом случае появляется специфическая плазменная среда – плазмозоль [7], т.е. система нейтральный молекулярный газ с высоким потенциалом ионизации + свободные электроны, эмиттированные частицами КДФ + заряженные макрочастицы, обменивающиеся электронами с газовой фазой. Отличительные черты такой системы: возможность приобретения частицами КДФ больших (макроскопических)

Рис.1. Ионизация атомов калия в аргоне (концентрационная зависимость)

зарядов, наличие у макрочастиц собственного объема, сравнимого с размерами микронеоднородностей в системе, фактически всегда наблюдаемая полидисперсность КДФ.

В связи с широким применением гетерогенных плазменных сред в ряде современных областей энергетики(МГД–генераторы на твердом топливе, управление процессом горения [8]) и технологии (высокотемпературные гетерогенные процессы [9], плазменное напыление [10] и др.), описание термоионизации в НТП с КДФ вызывают в настоящее время значительный интерес [11]. Возможность воздействия на ионизацию среды посредством частиц КДФ была доказана в экспериментах по измерению концентрации электронов в плазме углеводородных пламен [12,13].

Система идентичных частиц в буферном газе.

Наиболее простая модель плазмозоля [14] предполагает, что имеется “ансамбль” идентичных сферических частиц КДФ, обменивающихся электронами с химически нейтральным буферным (несущим) газом. Система неограниченна, и температура всех подсистем: газа, КДФ, электронов – постоянна и равна Т. Равновесная реакция ионизации макрочастицы с зарядовым числом

(1.2.1)

как и ранее, описывается методами расчета равновесных химических систем. Поскольку конденсированные частицы (КЧ) в такой модели представляют собой фактически гигантские молекулы, то в константы равновесия реакций (1.2.1) (соответствующие константы Саха) должна войти разность энергии до и после ионизации КЧ. Эта размерность и является потенциалом ионизации m – кратно заряженной частицы КДФ, который в моделях выбирается равным

, (1.2.2)

где W – работа выхода с поверхности вещества частиц; e – заряд электрона; r_p – радиус сферической частицы.

Выбор потенциала ионизации частицы КДФ в виде (1.2.2) фактически означает предположение, что электрон, покидающий КЧ, затрачивает энергию, равную работе выхода с поверхности вещества незаряженной частицы, плюс работа, связанная с кулоновским взаимодействием между эмиттирующей КЧ и излучаемым электроном. Она равна кулоновской энергии электрона на поверхности КЧ только для уединенных макрочастиц или для достаточно разреженных систем. Действительно, в этом случае можно пренебречь эффектами объемного заряда и их влиянием на работу по удалению электрона.

На основе идеально-газовых представлений, как и ранее [(1.1.14), (1.1.14’), (1.1.15), (1.1.15’), (1.1.15’’)], получим соотношение для концентраций КЧ:

(1.2.3)

где Q_m, Q_m-1 – статистический вес соответственно m- и (m-1) – кратно ионизованной частицы КДФ; m_e – масса электрона; h и k – постоянные Планка и Больцмана.

Обозначив n₀ концентрацию нейтральных КЧ в системе, построим цепочку уравнений Саха (1.2.3), считая что для макрочастиц Q_m/Q_m-1=1. Частицы плазмозоля с положительными зарядами дают последовательность уравнений, которыми определяются все более высокие степени ионизации отдельной КЧ. Таким образом, получаем набор уравнений для процессов термоэмиссии электрона с поверхности идентичных сферических частиц с зарядами q_m-1=(m-1)e, где m = 1, 2, 3, …, :

(1.2.4)

В уравнениях (1.2.4) К обозначена константа Саха для процесса термоэмиссии электрона с поверхности незаряженной частицы плазмозоля, т.е. для реакции . Выражая из m – го уравнения с помощью , которое в свою очередь, можно выразить из (m-1) – го уравнения, и так далее, продолжая этот процесс вплоть до первого уравнения системы (1.2.4), получаем

. (1.2.5)

После некоторых преобразований произведение в последней формуле запишем так:

. (1.2.6)

В данном случае введены обозначения

(1.2.7)

Аналогично для отрицательных степеней ионизации дисперсных частиц получим:

(1.2.8)

По последнему уравнению (1.2.8) найдем . Выразим далее из предыдущего уравнения этой системы и подставим его в выражение для . Продолжив, как и ранее, этот процесс вплоть до первого уравнения (1.2.8), окончательно получим

. (1.2.9)

Уравнения (1.2.5) и (1.2.9) связывают концентрацию нейтральных частиц КДФ в плазмозоле с концентрациями m –кратно ионизованных положительных(1.2.9) макрочастиц. Совместно с законом сохранения заряда

(1.2.10)

и условием сохранения полного числа КЧ в плазмозоле

(1.2.11)

(n_p – концентрация частиц КДФ) они позволяют определить замкнутую систему уравнений термоионизационного равновесия в плазмозоле идентичных частиц. Из (1.2.10) и (1.2.11) можно найти среднюю ионизацию частиц КДФ, т.е. их среднее зарядовое число:

(1.2.12)

и относительную концентрацию электронейтральных макрочастиц в системе

. (1.2.13)

Как показал Саясов, соотношения, аналогичные (1.2.12) и (1.2.13), могут быть преобразованы с помощью эллиптических θ – функций к удобному для математического анализа виду:

(1.2.14)

(1.2.15)

Здесь

(1.2.16)

m=1,2,… .

На основе таблиц θ –функций построены зависимости lg(n_e/K) от lg(n_p/K) при

Lg(T)

4,42

3,42

2,42

1,42

0,42

-8 -7 -6 -5 -4 -3 -2

lg(r_P)

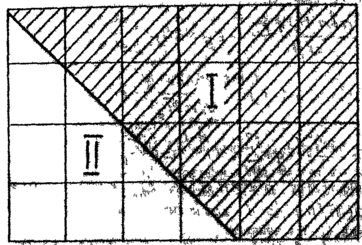

Рис.2.Область применимости приближения Эйнбиндера в координатах lg(r_p), lg(T)

различных значениях параметра σ², охватывающие достаточно широкий диапазон изменения размеров КЧ r_p и температур Т монодисперсного плазмозоля.

После некоторых преобразований приходим к формуле Эйнбиндера, которая достаточно точна для высоких степеней ионизации частиц.

На рис.2 в координатах (lg r_p, lg T), изображена область применения формулы

(1.2.17)

к описанию ионизационного равновесия в плазмозоле идентичных частиц. Множество точек плоскости (r_p, T), соответствующее заштрихованной области I, выделяет состояния плазмозоля, для которых с относительной погрешностью применима приближенная формула Эйнбиндера (1.2.17).

Эта формула является следствием идеально-газового приближения, т.е. получена без учета влияния микрополей на ионизацию частиц, а следовательно, корректна для систем газ – макрочастицы, в которых влиянием этих полей на ионизационные процессы можно пренебречь. Точность (1.2.17) повышается с усилением ионизации частиц КДФ, однако при этом все более начинают сказываться эффекты объемного заряда, что ограничивает его применимость “сверху” (в области больших зарядов свойства плазмозоля не могут аппроксимироваться идеально-газовым приближением).

Область II на рис.2, ограниченная координатными осями и линией ρ=1 (линия I), соответствует состояниям плазмозоля, которые = 2πσ² ≤ 1, так что exp(-πρ) ≤ 0.1 и в (1.2.14) для среднего заряда КЧ логарифмическую производную d/dy(lnθ₃(y, ρ)) удобнее представить в виде разложения по параметрам y΄ и ρ´ [15, с.96]:

(1.2.18)

Распределение частиц КДФ по зарядам можно найти, используя (1.33), по которой определяют также относительную концентрацию дисперсных частиц с зарядовым числом m. Оно совпадает с нормальным (гауссовским) распределением [16], в котором σ имеет смысл дисперсии распределения.

В случае малой дисперсии σ²<<1 или ρ≤1, т.е. состояний плазмозоля, соответствующих точкам области II, имеем резкое распределение по зарядам и термоионизационное равновесие лимитируется основной реакцией

. (1.2.19)

Здесь (E-Entier (целая часть) от y), т.е. большинство частиц в системе имеет кратность ионизации и , а средний заряд y - центр распределения Гаусса удовлетворяет неравенствам ≤ y ≤ . При высокой степени ионизации частиц n_e/n=z>>1 приближение Эйнбиндера можно распространить на всю область параметров r_p, n_p и значение y z. Причем связь между n_e – средней концентрацией электронов и средним зарядом конденсированной частицы в соответствии с (1.2.19)

(1.2.20)

где .

В случае сильной ионизации частиц , так что (1.2.20) фактически совпадает с формулой, полученной Сагденом и Тращем из решения кинетической задачи о термоэмиссии электронов с идентичных частиц с зарядом ze.
